Vorsicht bei Drahtanschlüssen
Wenn Kabel eines Fremdherstellers
(Stromversorgungskabel) verwendet werden,
verwenden Sie die mitgelieferten Sechskantschrauben
und den Sechskantschlüssel, um den Anschluss zu
vereinfachen.
Bitte beachten Sie die unten aufgeführten
Anschlusshinweise, um einen korrekten Anschluss zu
garantieren.
Wenden Sie sich an Ihren Händler, wenn Sie Zweifel
bezüglich des Anschlusses haben.
1. Prüfen Sie das Drahtformat.
Hinweise:
• Kabelgröße (Batteriekabel, Erdungskabel)
Für dieses Gerät wird eine Kabelgröße zwischen
2
2
0,8mm
– 21mm
empfohlen.
• Wenn Ihnen die Drahtlehre unbekannt ist, fragen
Sie bitte Ihren Händler.
2. Entfernen Sie 7 – 10 mm der Isolation von den
Enden der Drahtleitungen. (Abb. 7)
Hinweise:
• Ist die Länge des freigelegten Drahtes zu kurz,
wird ein schlechter Anschluss die Folge sein,
was eine Betriebsstörung oder
Tonunterbrechung verursachen kann.
• Ist andererseits die Länge zu lang, kann ein
elektrischer Kurzschluss die Folge sein.
3. Lösen Sie die an der Klemme angebrachte
Schraube. Schieben Sie das abisolierte Kabelende
in die Leiterklemme. Ziehen Sie die Sechskant-
schraube mit dem Sechskantschlüssel (beigefügt)
an, um die Leitung festzuklemmen. (Abb. 8)
Bevor dieser Anschluss durchgeführt wird, benutzen
Sie Schrupfschlauch, um freigelegten Draht, der
über den Anschluss herausragt, abzudecken.
Hinweise:
• Benutzen Sie nur die beigefügten Sechskant-
schrauben.
• Schließen Sie zur Sicherheit die
Batterieanschlussdrähte immer zum Schluss an.
• Um ein Trennen der Anschlussdrähte oder das
Herunterfallen des Gerätes zu verhindern,
benutzen Sie nicht die Verkabelung, um das
Gerät zu tragen.
8
Deutsch
7 – 10 mm (9/32" – 3/8")
Sechskantschraube/
Vite esagonale/
Sexkantskruv
Anschlußdraht/Filo/Kabel
Precauzioni sui collegamenti dei fili
Quando si usano dei cavi terzi (filo di alimentazione),
usate le viti esagonali in dotazione e la chiave
esagonale in dotazione per semplificare il collegamen-
to.
Fate riferimento alla descrizione sotto per la procedura
corretta.
Se avete dubbi riguardo questo collegamento,
consultate il vostro rivenditore.
1. Controllate le dimensioni del filo
Note:
• Misura del cavo (filo conduttore della batteria,
cavo di massa)
La misura raccomandata per il filo conduttore di
quest'unità è quella 0,8mm
• Se non conoscete la misura del cavo, rivolgetevi
al vostro rivenditore.
2. Rimuovete l'isolamento dalle estremità del filo di
circa 7 – 10 mm. (Fig. 7)
Note:
• Se la lunghezza del filo esposto non è sufficiente,
il collegamento potrebbe non risultare corretto
provocando così l'interruzione del funzionamen-
to o del suono.
• Al contrario, se la lunghezza è eccessiva, si
potrebbe verificare un corto circuito.
3. Ruotate la vite fissata al terminale. Inserite
l'estremità esposta del filo nel terminale del
conduttore. Serrate la vite esagonale con la chiave
esagonale (in dotazione) per fissare il conduttore.
(Fig. 8)
Prima di effettuare questo collegamento, usate
una guaina per coprire quelle parti di filo
scoperte che si estendono oltre il terminale.
Note:
• Utilizzate solo le viti esagonali in dotazione.
• Per sicurezza, collegate sempre i fili della batteria
per ultimi.
• Per evitare lo scollegamento dei fili o la caduta
dell'unità, non usate i fili per trasportare l'unità.
Italiano

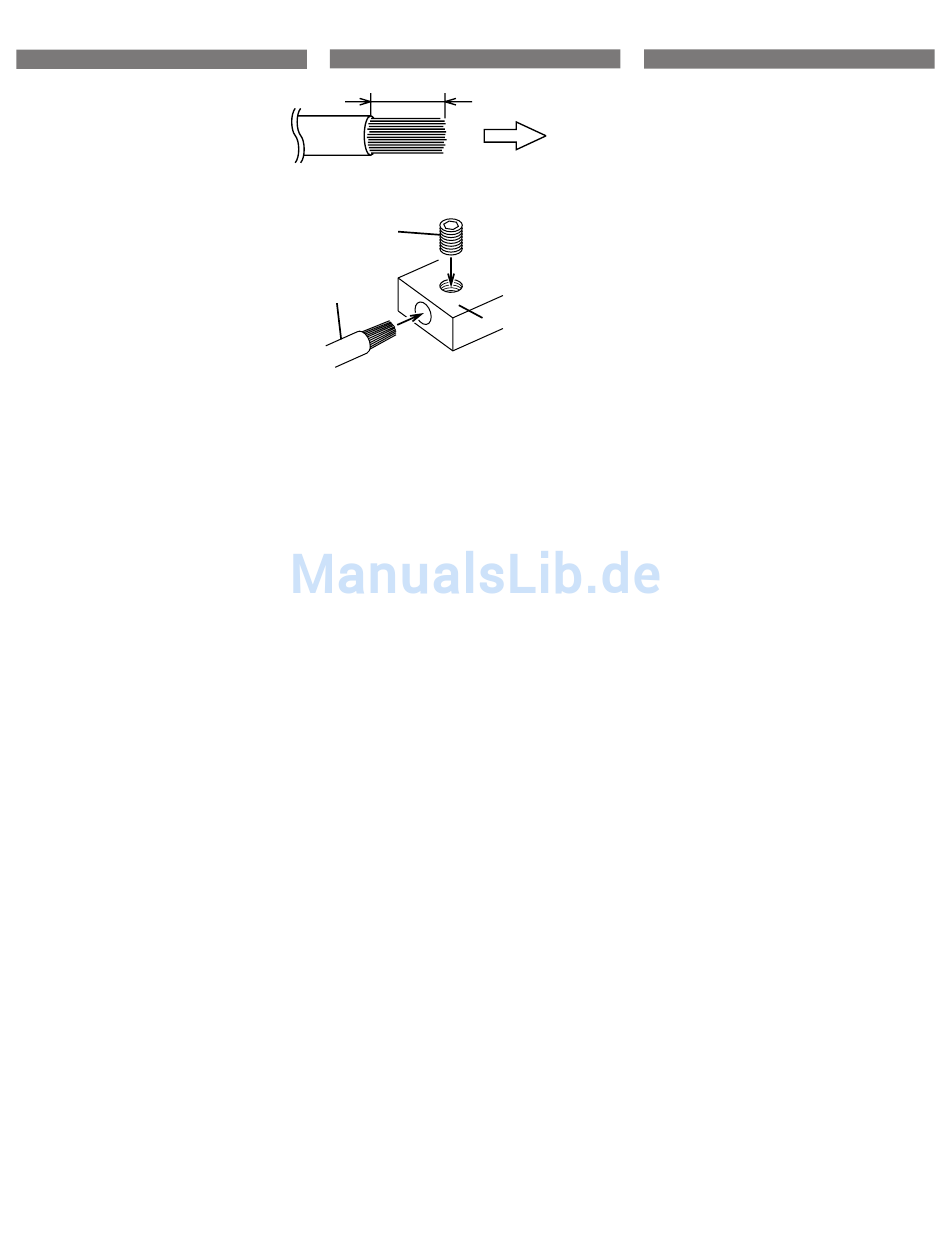

Zu den Anschlüssen des Gerätes/
Estremità del filo del prodotto/
Sidan där kablarna ansluts
Abb. 7/Fig. 7
Anschlussklemme/Terminale del filo/Kabelanslutning
Abb. 8/Fig. 8
Viktigt om kabelanslutningar
Använd de medföljande sexkantskruvarna och
tillhörande nyckel för att underlätta anslutningen om
du använder kablar (strömkabel) av annan tillverkning.
Rätt installation beskrivs nedan.
Rådfråga din återförsäljare om du är tveksam.
1. Kontrollera kabeldimensionen.
Observera:
• Kabeldimension (Batterikabel, jordkabel)
2
– 21mm
2
.
• Fråga återförsäljaren om du inte vet kabel-
2. Skala av isoleringen cirka 7 – 10 mm från
kabeländarna. (Fig. 7)
Observera:
• Om för kort bild av isoleringen skalas av blir
• Om för lång bit av isoleringen skalas av finns det
3. Vrid på skruven som sitter i uttaget. Sätt i den
blottade kabeländen i uttaget. Spänn
sexkantskruven med sexkantsskiftnyckeln
(medföljer) för att fästa kabeln. (Fig. 8)
Innan denna anslutning görs skall den bit av
ledaren som eventuellt sticker ut ur kontakten
skyddas med isolerande krympslang.
Observera:
• Använd de medföljande sexkantskruvarna.
• Av säkerhetsskäl skall batterikablarna anslutas
• Lyft inte apparaten i kablarna för att undvika att
Rekommenderad kabel-dimension för denna
2
2
apparat är 0,8mm
– 21mm
.
dimensionen.
kontakten dålig, vilket kan resultera i funktions-
störningar och sämre ljud.
risk för kortslutningar.
sist.
kablarna förstörs eller att apparaten faller i
golvet.
Svenska
