Rotax 277 Serviceinformation Seite 16

ROTAX
UOMUARDIER

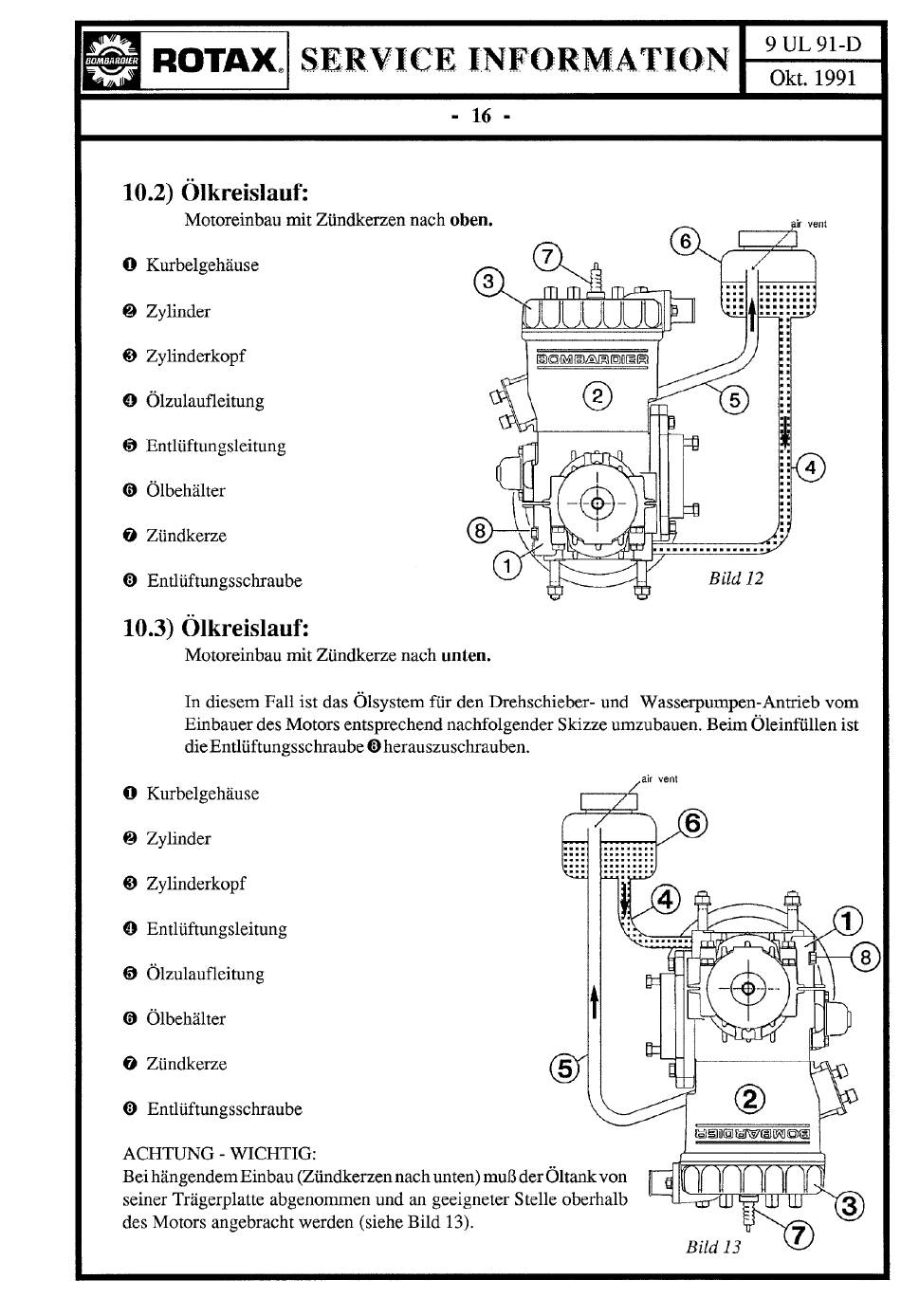

10.2) Olkreislauf:
Motoreinbau
O Kurbelgehäuse
O Zylinder
O Zylinderkopf
O Ölzulaufleitung
O Entlüftungsleitung
O Ölbehälter
O Zündkerze
O Entlüftungsschraube
10.3) Ölkreislauf:
Motoreinbau
In diesemFall ist dasÖlsystemfür denDrehschieber- und Wasserpumpen-Antrieb vom
EinbauerdesMotors entsprechend nachfolgender Skizzeumzubauen. B eim Öleinfüllen ist
die Entlüftungsschraube O herauszuschrauben.
O Kurbelgehäuse
O Zylinder
O Zylinderkopf
O Entlüftungsleitung
O Ölzulaufleitung
O Ölbehälter
O Zündkerze
O Entlüftungsschraube
ACHTUNG - WICHTIG:
Beihängendem Einbau(Zündkerzen n ach unten) mußderÖltankvon
seiner Trägerplatte abgenommen und an geeigneter Stelle oberhalb
des Motors angebracht werden (siehe Bild 13).
SERVICE
-
mit Zündkerzen nach oben.
mit Zündkerze nach unten.
INFORMATION
16 -
7
3
(ililåiilül*
8
1
5
9 UL 91-1)
Okt.
vent
6
5
4
Bild 12
air vent
6
4
7
Bild 13
1991
1
8
3
