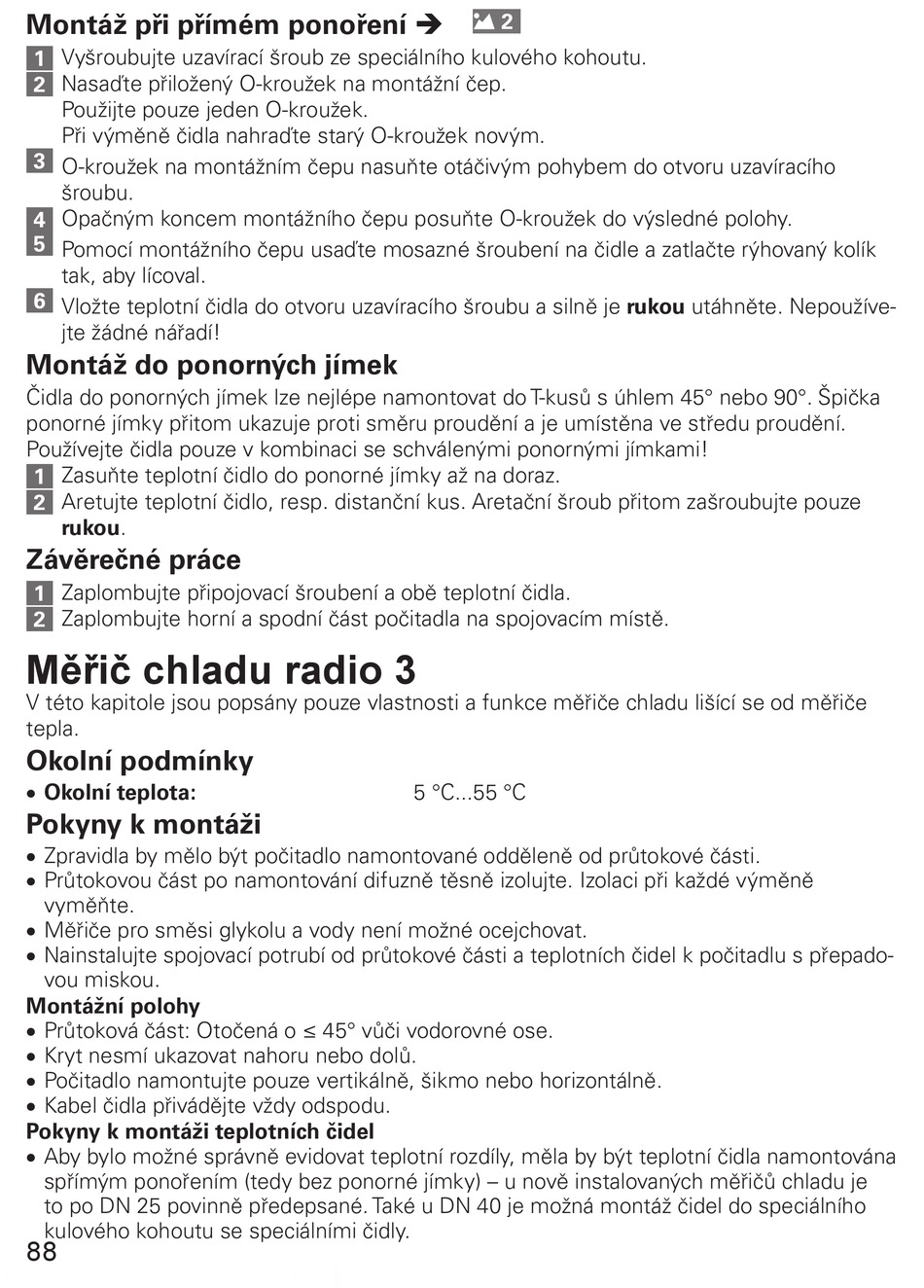

Montáž při přímém ponoření 
1 Vyšroubujte uzavírací šroub ze speciálního kulového kohoutu.
2 Nasaďte přiložený O-kroužek na montážní čep.
Použijte pouze jeden O-kroužek.
Při výměně čidla nahraďte starý O-kroužek novým.
3
O-kroužek na montážním čepu nasuňte otáčivým pohybem do otvoru uzavíracího
šroubu.
4 Opačným koncem montážního čepu posuňte O-kroužek do výsledné polohy.
5
Pomocí montážního čepu usaďte mosazné šroubení na čidle a zatlačte rýhovaný kolík
tak, aby lícoval.
6
Vložte teplotní čidla do otvoru uzavíracího šroubu a silně je rukou utáhněte. Nepoužíve-
jte žádné nářadí!
Montáž do ponorných jímek
Čidla do ponorných jímek lze nejlépe namontovat do T-kusů s úhlem 45° nebo 90°. Špička
ponorné jímky přitom ukazuje proti směru proudění a je umístěna ve středu proudění.
Používejte čidla pouze v kombinaci se schválenými ponornými jímkami!
Zasuňte teplotní čidlo do ponorné jímky až na doraz.
1
Aretujte teplotní čidlo, resp. distanční kus. Aretační šroub přitom zašroubujte pouze
2
rukou.
Závěrečné práce
1 Zaplombujte připojovací šroubení a obě teplotní čidla.
Zaplombujte horní a spodní část počitadla na spojovacím místě.
2
Měřič chladu radio 3
V této kapitole jsou popsány pouze vlastnosti a funkce měřiče chladu lišící se od měřiče
tepla.
Okolní podmínky
• Okolní teplota:
Pokyny k montáži
• Zpravidla by mělo být počitadlo namontované odděleně od průtokové části.
• Průtokovou část po namontování difuzně těsně izolujte. Izolaci při každé výměně
vyměňte.
• Měřiče pro směsi glykolu a vody není možné ocejchovat.
• Nainstalujte spojovací potrubí od průtokové části a teplotních čidel k počitadlu s přepado-
vou miskou.
Montážní polohy
• Průtoková část: Otočená o ≤ 45° vůči vodorovné ose.
• Kryt nesmí ukazovat nahoru nebo dolů.
• Počitadlo namontujte pouze vertikálně, šikmo nebo horizontálně.
• Kabel čidla přivádějte vždy odspodu.
Pokyny k montáži teplotních čidel
• Aby bylo možné správně evidovat teplotní rozdíly, měla by být teplotní čidla namontována
spřímým ponořením (tedy bez ponorné jímky) – u nově instalovaných měřičů chladu je
to po DN 25 povinně předepsané. Také u DN 40 je možná montáž čidel do speciálního
kulového kohoutu se speciálními čidly.
88
2
5 °C...55 °C
