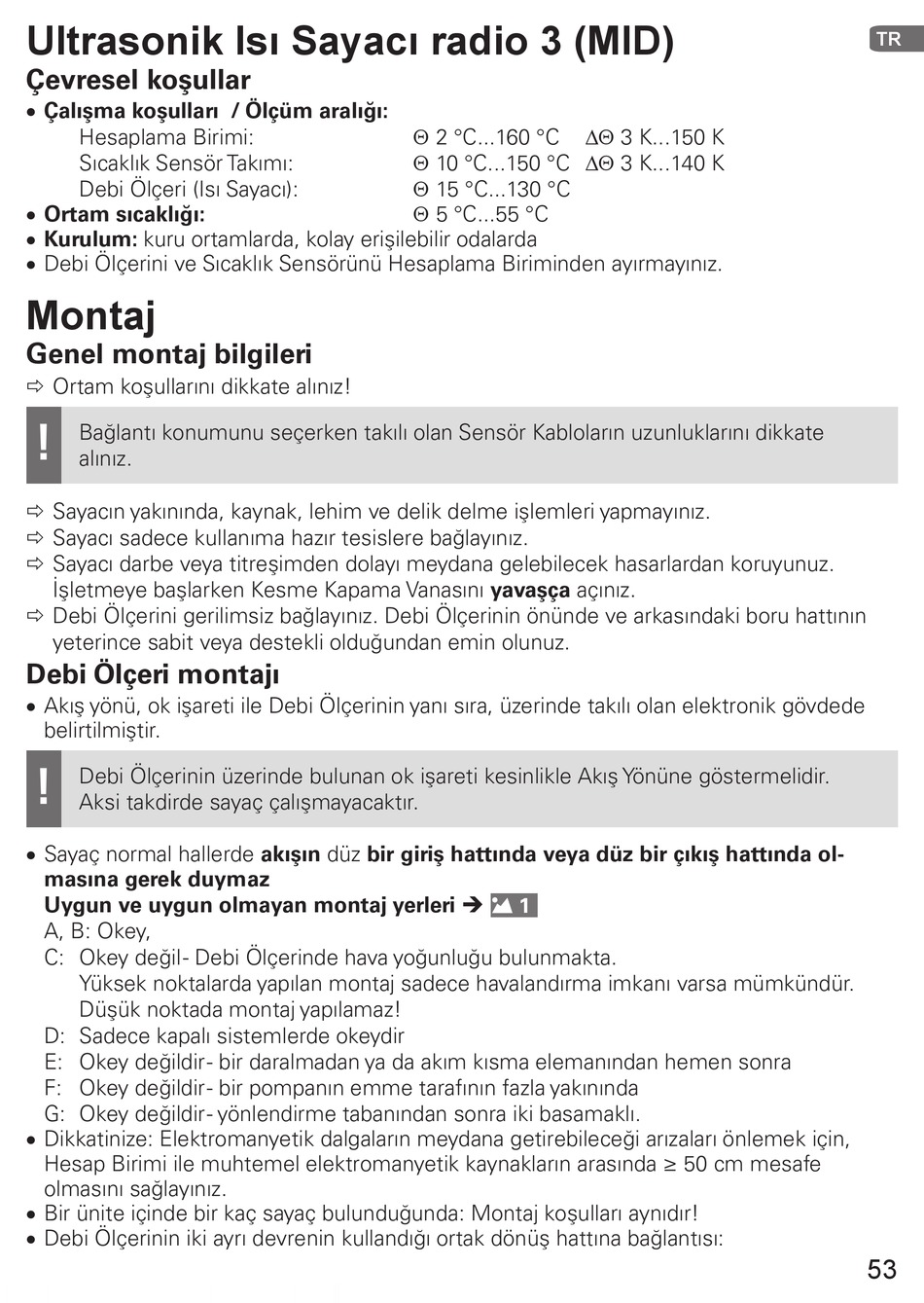

Ultrasonik Isı Sayacı radio 3 (MID)
Çevresel koşullar
• Çalışma koşulları / Ölçüm aralığı:
Hesaplama Birimi:
Sıcaklık Sensör Takımı:
Debi Ölçeri (Isı Sayacı):
• Ortam sıcaklığı:
• Kurulum: kuru ortamlarda, kolay erişilebilir odalarda
• Debi Ölçerini ve Sıcaklık Sensörünü Hesaplama Biriminden ayırmayınız.
Montaj
Genel montaj bilgileri
Ö Ortam koşullarını dikkate alınız!
!
Bağlantı konumunu seçerken takılı olan Sensör Kabloların uzunluklarını dikkate
alınız.
Ö Sayacın yakınında, kaynak, lehim ve delik delme işlemleri yapmayınız.
Ö Sayacı sadece kullanıma hazır tesislere bağlayınız.
Ö Sayacı darbe veya titreşimden dolayı meydana gelebilecek hasarlardan koruyunuz.
İşletmeye başlarken Kesme Kapama Vanasını yavaşça açınız.
Ö Debi Ölçerini gerilimsiz bağlayınız. Debi Ölçerinin önünde ve arkasındaki boru hattının
yeterince sabit veya destekli olduğundan emin olunuz.
Debi Ölçeri montajı
• Akış yönü, ok işareti ile Debi Ölçerinin yanı sıra, üzerinde takılı olan elektronik gövdede
belirtilmiştir.
!
Debi Ölçerinin üzerinde bulunan ok işareti kesinlikle Akış Yönüne göstermelidir.
Aksi takdirde sayaç çalışmayacaktır.
• Sayaç normal hallerde akışın düz bir giriş hattında veya düz bir çıkış hattında ol-
masına gerek duymaz
Uygun ve uygun olmayan montaj yerleri 
A, B: Okey,
C: Okey değil - Debi Ölçerinde hava yoğunluğu bulunmakta.
Yüksek noktalarda yapılan montaj sadece havalandırma imkanı varsa mümkündür.
Düşük noktada montaj yapılamaz!
D: Sadece kapalı sistemlerde okeydir
E: Okey değildir - bir daralmadan ya da akım kısma elemanından hemen sonra
F: Okey değildir - bir pompanın emme tarafının fazla yakınında
G: Okey değildir - yönlendirme tabanından sonra iki basamaklı.
• Dikkatinize: Elektromanyetik dalgaların meydana getirebileceği arızaları önlemek için,
Hesap Birimi ile muhtemel elektromanyetik kaynakların arasında ≥ 50 cm mesafe
olmasını sağlayınız.
• Bir ünite içinde bir kaç sayaç bulunduğunda: Montaj koşulları aynıdır!
• Debi Ölçerinin iki ayrı devrenin kullandığı ortak dönüş hattına bağlantısı:
Q 2 °C...160 °C DQ 3 K...150 K
Q 10 °C...150 °C DQ 3 K...140 K
Q 15 °C...130 °C
Q 5 °C...55 °C
