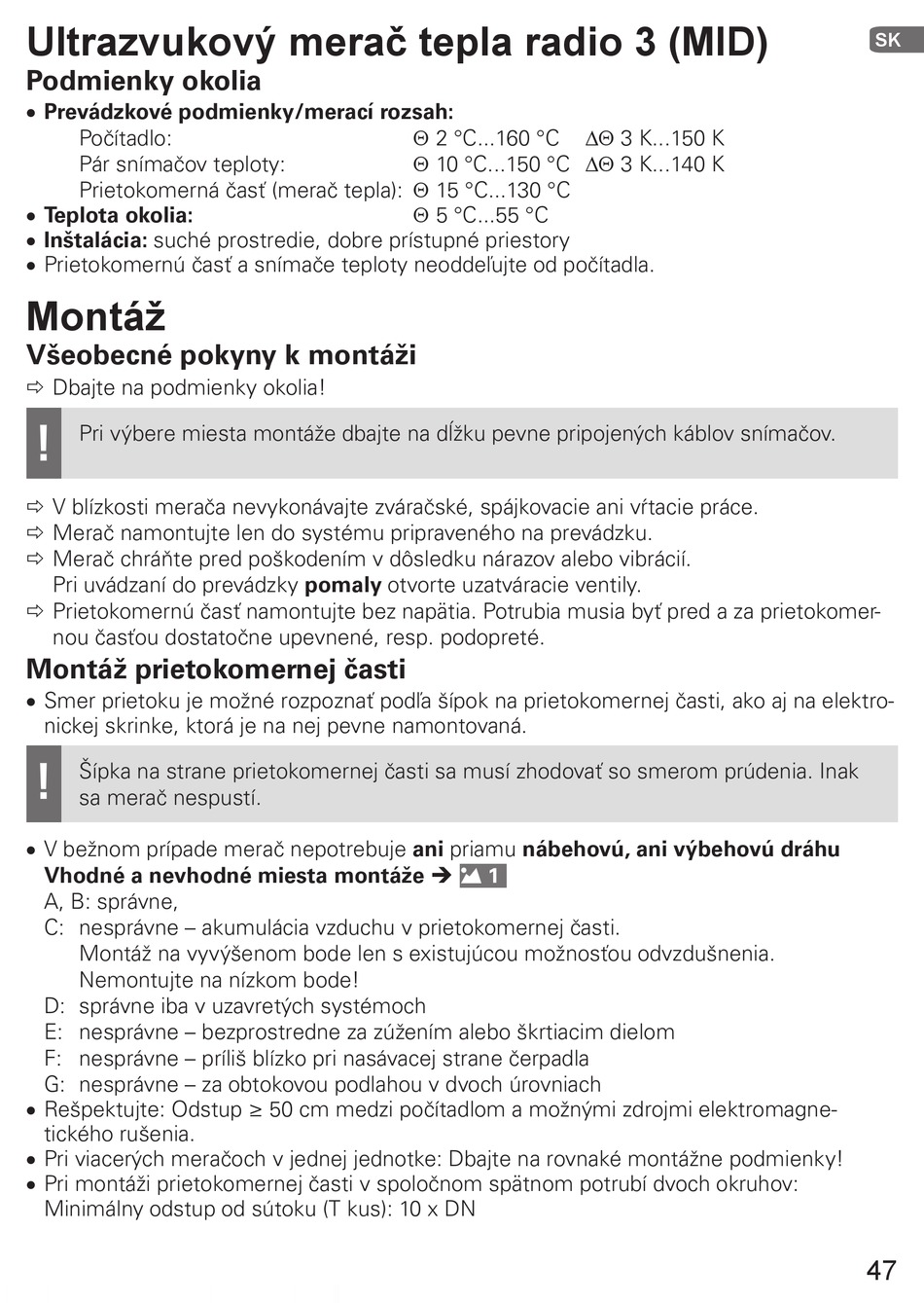

Ultrazvukový merač tepla radio 3 (MID)

Podmienky okolia

• Prevádzkové podmienky/merací rozsah:
Počítadlo:
Pár snímačov teploty:
Prietokomerná časť (merač tepla): Q 15 °C...130 °C
• Teplota okolia:
• Inštalácia: suché prostredie, dobre prístupné priestory
• Prietokomernú časť a snímače teploty neoddeľujte od počítadla.
Montáž
Všeobecné pokyny k montáži
Ö Dbajte na podmienky okolia!
!
Pri výbere miesta montáže dbajte na dĺžku pevne pripojených káblov snímačov.
Ö V blízkosti merača nevykonávajte zváračské, spájkovacie ani vŕtacie práce.
Ö Merač namontujte len do systému pripraveného na prevádzku.
Ö Merač chráňte pred poškodením v dôsledku nárazov alebo vibrácií.
Pri uvádzaní do prevádzky pomaly otvorte uzatváracie ventily.
Ö Prietokomernú časť namontujte bez napätia. Potrubia musia byť pred a za prietokomer-
nou časťou dostatočne upevnené, resp. podopreté.
Montáž prietokomernej časti
• Smer prietoku je možné rozpoznať podľa šípok na prietokomernej časti, ako aj na elektro-
nickej skrinke, ktorá je na nej pevne namontovaná.
!
Šípka na strane prietokomernej časti sa musí zhodovať so smerom prúdenia. Inak
sa merač nespustí.
• V bežnom prípade merač nepotrebuje ani priamu nábehovú, ani výbehovú dráhu
Vhodné a nevhodné miesta montáže 
A, B: správne,
C: nesprávne – akumulácia vzduchu v prietokomernej časti.
Montáž na vyvýšenom bode len s existujúcou možnosťou odvzdušnenia.
Nemontujte na nízkom bode!
D: správne iba v uzavretých systémoch
E: nesprávne – bezprostredne za zúžením alebo škrtiacim dielom
F: nesprávne – príliš blízko pri nasávacej strane čerpadla
G: nesprávne – za obtokovou podlahou v dvoch úrovniach
• Rešpektujte: Odstup ≥ 50 cm medzi počítadlom a možnými zdrojmi elektromagne-
tického rušenia.
• Pri viacerých meračoch v jednej jednotke: Dbajte na rovnaké montážne podmienky!
• Pri montáži prietokomernej časti v spoločnom spätnom potrubí dvoch okruhov:
Minimálny odstup od sútoku (T kus): 10 x DN
Q 2 °C...160 °C DQ 3 K...150 K
Q 10 °C...150 °C DQ 3 K...140 K
Q 5 °C...55 °C
