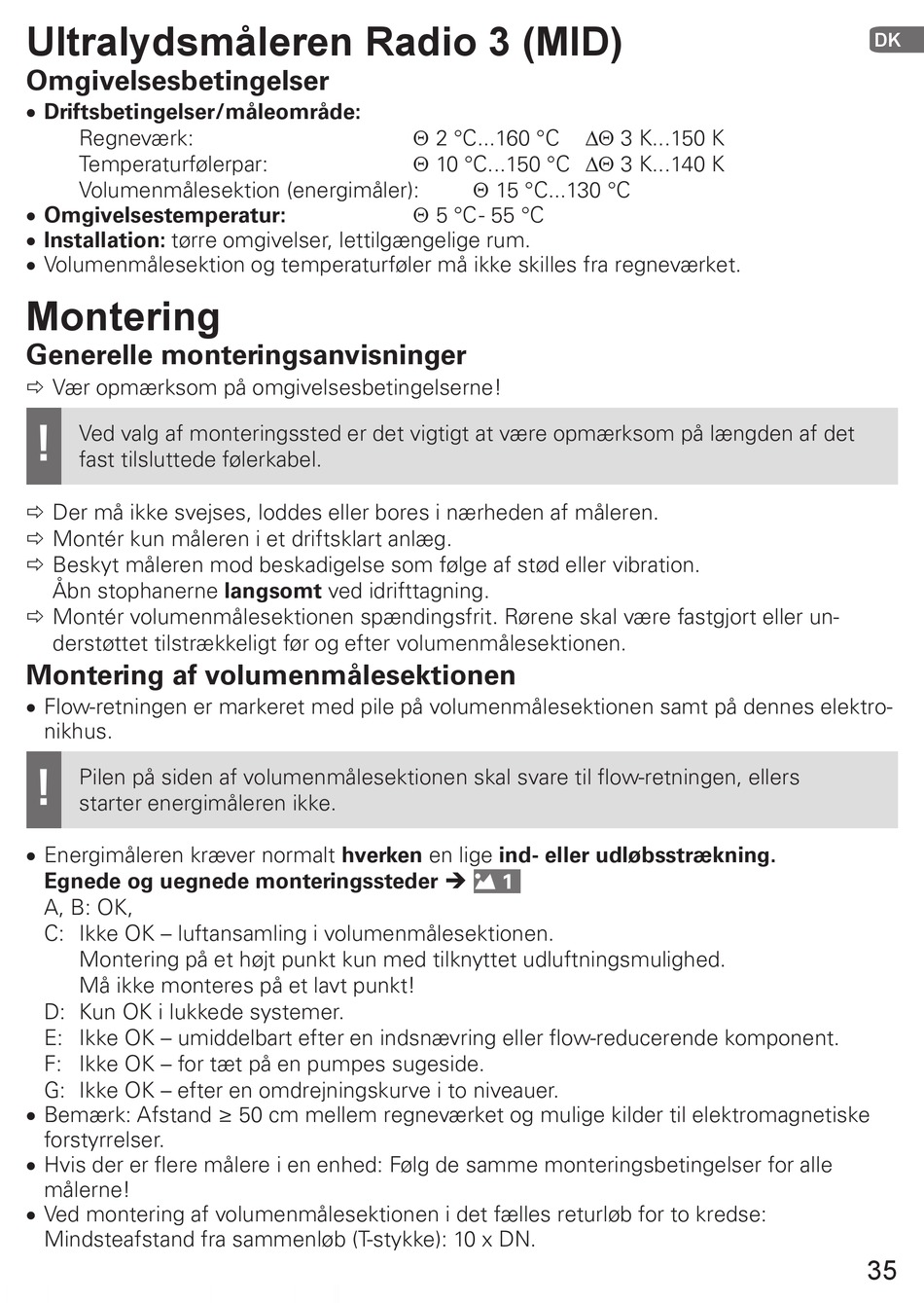

Ultralydsmåleren Radio 3 (MID)
Omgivelsesbetingelser
• Driftsbetingelser/måleområde:
Regneværk:
Temperaturfølerpar:
Volumenmålesektion (energimåler):
• Omgivelsestemperatur:
• Installation: tørre omgivelser, lettilgængelige rum.
• Volumenmålesektion og temperaturføler må ikke skilles fra regneværket.
Montering
Generelle monteringsanvisninger
Ö Vær opmærksom på omgivelsesbetingelserne!
!
Ved valg af monteringssted er det vigtigt at være opmærksom på længden af det
fast tilsluttede følerkabel.
Ö Der må ikke svejses, loddes eller bores i nærheden af måleren.
Ö Montér kun måleren i et driftsklart anlæg.
Ö Beskyt måleren mod beskadigelse som følge af stød eller vibration.
Åbn stophanerne langsomt ved idrifttagning.
Ö Montér volumenmålesektionen spændingsfrit. Rørene skal være fastgjort eller un-
derstøttet tilstrækkeligt før og efter volumenmålesektionen.
Montering af volumenmålesektionen
• Flow-retningen er markeret med pile på volumenmålesektionen samt på dennes elektro-
nikhus.
!
Pilen på siden af volumenmålesektionen skal svare til flow-retningen, ellers
starter energimåleren ikke.
• Energimåleren kræver normalt hverken en lige ind- eller udløbsstrækning.
Egnede og uegnede monteringssteder 
A, B: OK,
C: Ikke OK – luftansamling i volumenmålesektionen.
Montering på et højt punkt kun med tilknyttet udluftningsmulighed.
Må ikke monteres på et lavt punkt!
D: Kun OK i lukkede systemer.
E: Ikke OK – umiddelbart efter en indsnævring eller flow-reducerende komponent.
F: Ikke OK – for tæt på en pumpes sugeside.
G: Ikke OK – efter en omdrejningskurve i to niveauer.
• Bemærk: Afstand ≥ 50 cm mellem regneværket og mulige kilder til elektromagnetiske
forstyrrelser.
• Hvis der er flere målere i en enhed: Følg de samme monteringsbetingelser for alle
målerne!
• Ved montering af volumenmålesektionen i det fælles returløb for to kredse:
Mindsteafstand fra sammenløb (T-stykke): 10 x DN.
Q 2 °C...160 °C DQ 3 K...150 K
Q 10 °C...150 °C DQ 3 K...140 K
Q 15 °C...130 °C
Q 5 °C - 55 °C
