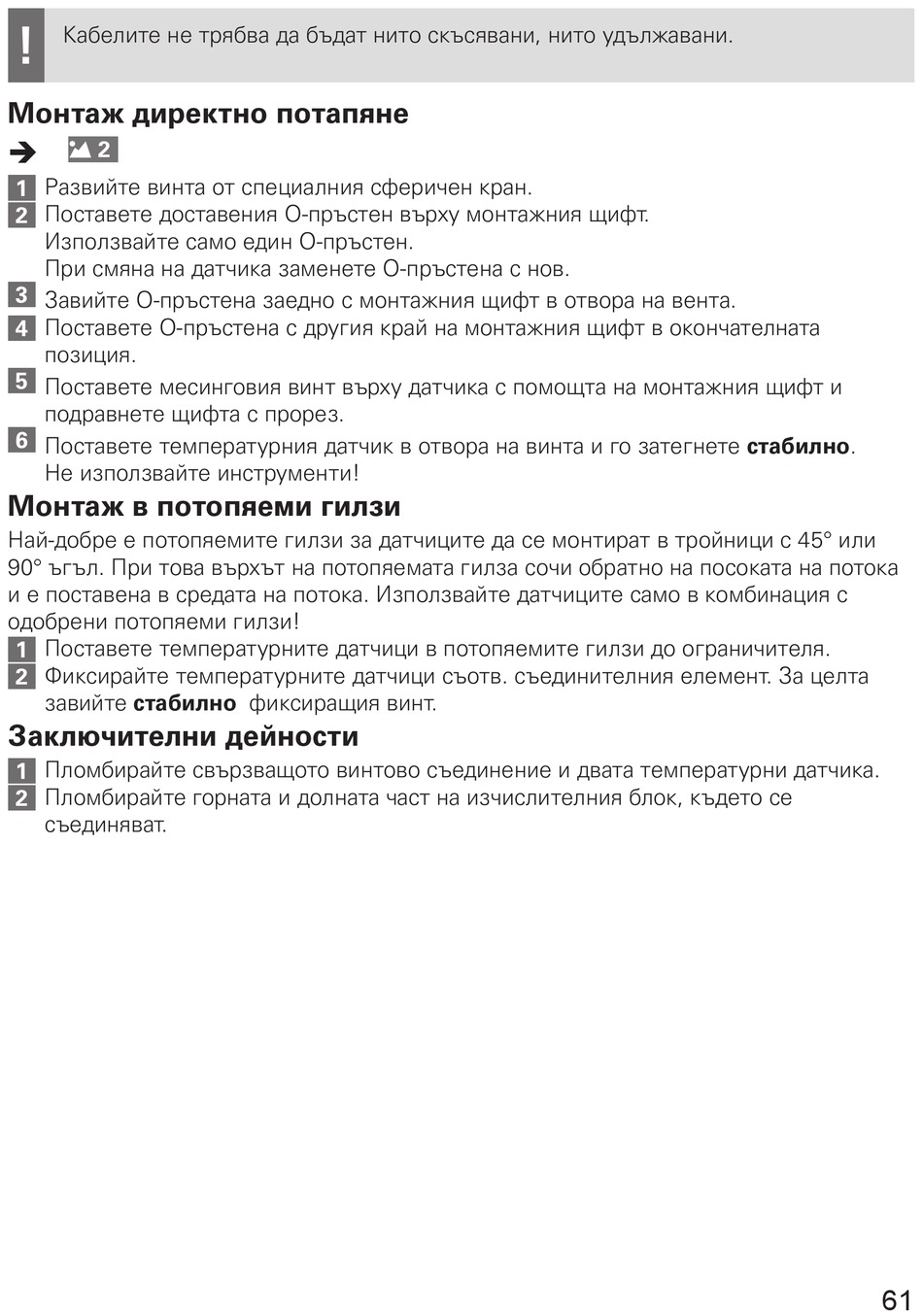

Кабелите не трябва да бъдат нито скъсявани, нито удължавани.
Монтаж директно потапяне
2

Развийте винта от специалния сферичен кран.
1
Поставете доставения O-пръстен върху монтажния щифт.
2
Използвайте само един О-пръстен.
При смяна на датчика заменете O-пръстена с нов.
3
Завийте О-пръстена заедно с монтажния щифт в отвора на вента.
4 Поставете О-пръстена с другия край на монтажния щифт в окончателната
позиция.
5
Поставете месинговия винт върху датчика с помощта на монтажния щифт и
подравнете щифта с прорез.
6
Поставете температурния датчик в отвора на винта и го затегнете стабилно.
Не използвайте инструменти!
Монтаж в потопяеми гилзи
Най-добре е потопяемите гилзи за датчиците да се монтират в тройници с 45° или
90° ъгъл. При това върхът на потопяемата гилза сочи обратно на посоката на потока
и е поставена в средата на потока. Използвайте датчиците само в комбинация с
одобрени потопяеми гилзи!
1 Поставете температурните датчици в потопяемите гилзи до ограничителя.
2 Фиксирайте температурните датчици съотв. съединителния елемент. За целта
завийте стабилно фиксиращия винт.
Заключителни дейности
1 Пломбирайте свързващото винтово съединение и двата температурни датчика.
2 Пломбирайте горната и долната част на изчислителния блок, където се
съединяват.
