MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist. Zur Montage braucht man einen Kreuzschraubenzieher
eine verstellbare Schraubenschlüssel
gelegten Inbussschlüsseln.

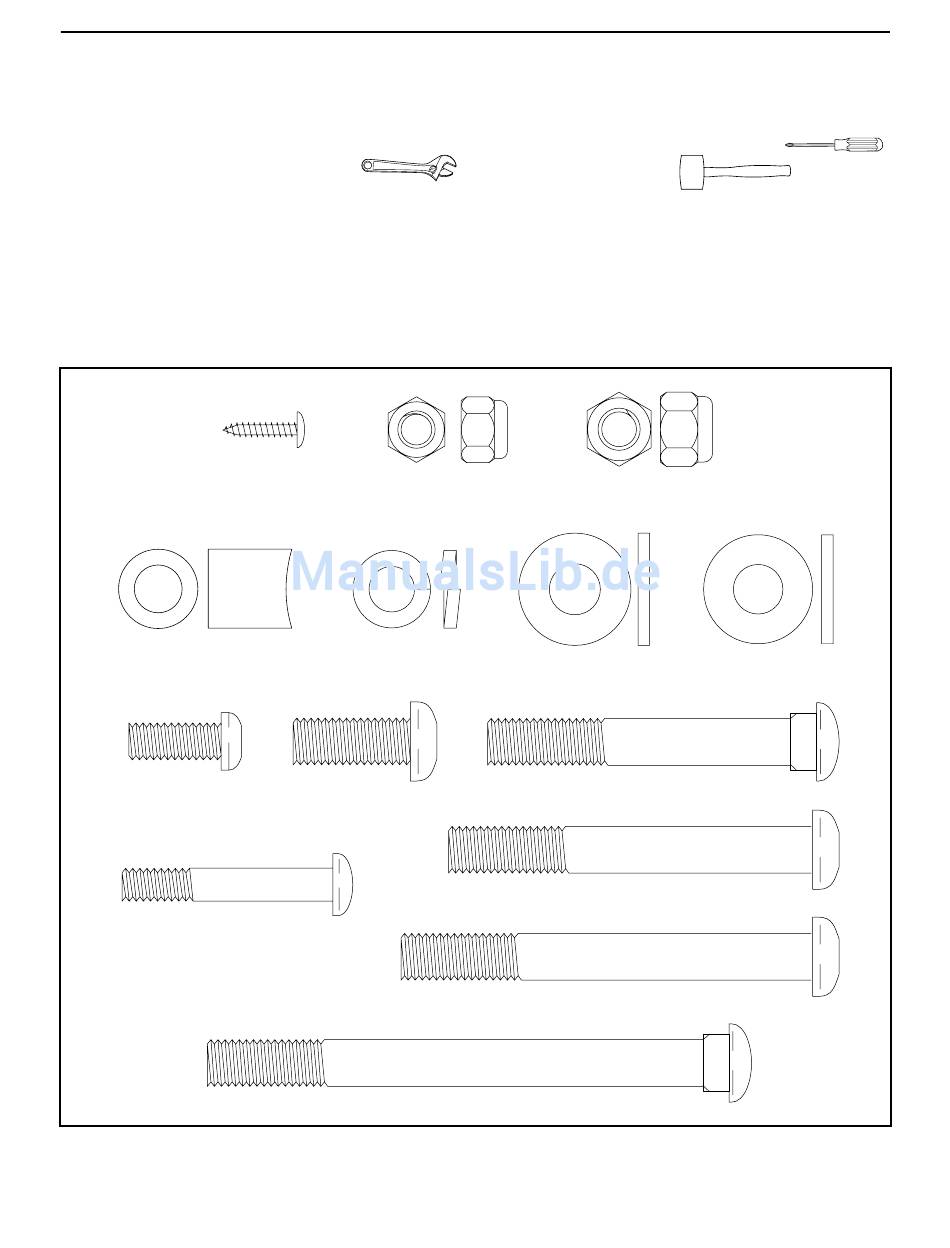

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die unter
jedem Teil zu finden ist, ist die Bestell-Nr. des Teiles, welches Sie in der TEILELISTE auf Seite 22 finden. Die
zweite Zahl bezieht sich auf die Menge der Teile, die zum Montieren nötig sind. Einige kleine Teile wurden
möglicherweise zur Erleichterung des Transportes schon vorher an größeren Teilen angebracht. Sollten
Sie ein Teil nicht sofort finden, überprüfen Sie bitte, ob es nicht schon an einem anderen Teil angebracht
worden ist.
M4 x 16mm
Schraube (66)–2
Rahmen-Abstandsstück
(83)–1
M8 x 19mm knopf-förmige
Schraube (22)–2
M8 x 45mm Button Screw (91)–4
, und einen Gummihammer
M8 Nylon-Verschlussmutter
(46)–4
M10 gespaltene
Unterlegscheibe (70)–4
M10 x 27mm
Schraube (71)–3
M10 x 112mm Einsteck-Bolzen (34)–4
5
M10 Nylon-
Verschlussmutter (29)–6
M10.3 schwarze
Unterlegscheibe (53)–2
Einstell-Bolzen (20)–2
M10 x 78mm knopfförmige
Bolzen (27)–2
M10 x 88mm knopfförmige
Bolzen (63)–1
zu den bei-
M10 Unterlegscheibe
(38)–6
,
