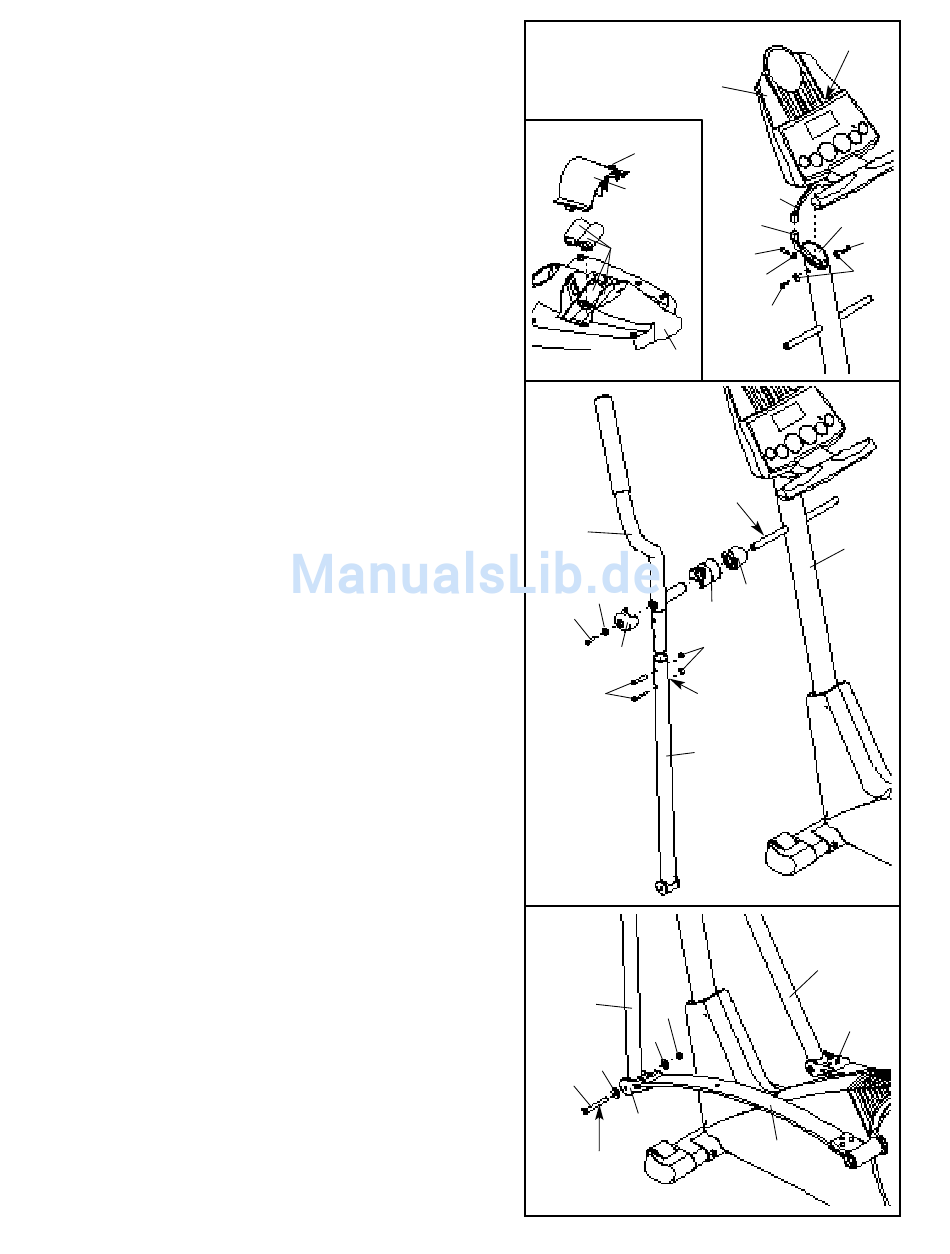

5. Der Computer (5) braucht vier 1,5V (D) Batterien; alkali-
sche Batterien sind empfohlen. Drücken Sie die Lasche an
der Batteriendeckung und heben die Batteriendeckung
hoch. Legen Sie vier zusätzliche Batterien im Batterien-
gehäuse ein. Achten Sie darauf, dass die Batterien
zeichnungsgemäß im Batteriengehäuse ausgerichtet
sind. Schließen Sie wieder die Batteriendeckung.
Während eine andere Person den Computer (5) in der
gezeigten Position hält, verbinden Sie den Drahthalter am
Computer mit dem oberen Drahthalter (86). Führen Sie
den zusätzlichen Drahthalter in den Pfosten (2) ein.
Befestigen Sie den Computer (5) mit drei M10 x 27mm
Schrauben (71) und drei M10 gespaltene Unterlegschei-
ben am Pfosten. Achten Sie darauf, dass Sie die
Drahthalter nicht einklemmen.
Drüken Sie den Buchhalter in den Computer (5) ein, so
dass er fest einschnappt, wie gezeigt.
6. Identifizieren Sie die linke Haltestange (9), der mit einem
Aufkleber markiert ist. Führen Sie die linke Lenkstange in
eines der Lenkstangenbeine (79) ein. Achten Sie darauf,
dass das Lenkstangenbein so gedreht ist, dass die
sechseckigen Löcher auf der angezeigten Seite sind.
Befestigen Sie die linke Haltestange an das Haltestange-
Bein (79) mit zwei M8 x 45mm Bolzen (91) und zwei M8
Nylon-Verschlussmuttern (46). Achten Sie darauf, dass
sich die Nylon-Verschlussmuttern innen in den sechs-
eckigen Löchern befinden. Ziehen Sie die Bolzen noch
nicht fest an.
Schmieren Sie ein bisschen des inbegriffenen Schmier-
mittels auf die linke und rechte Achse im Pfosten (2).
Schieben Sie vorsichtig ein Pfosten-Abstandsstück (26), ein
Haltestange-Abstandsstück (25), die linke Haltestange (9)
und eine Haltestange-Kappe (23) auf die linke Achse am
Pfosten (2), wie gezeigt. Führen Sie eine M8 x 19mm knopf-
förmige Schraube (22) durch eine M10.3 schwarze
Unterlegscheibe (53) und drehen Sie ihn in der Achse fest.
Befestigen Sie die rechte Haltestange und das andere
Haltestange-Bein (nicht gezeigt) auf die gleiche Weise.
7. Halten Sie das niedere Ende der linken Haltestange (9) in
der vorderen Flex-Klammer (17) an der linken Flex-Stange
(14).
Schmieren Sie einen M10 x 78mm knopfförmigen Bolzen
(27). Befestigen Sie das linke Haltestange-Bein (79) mit
dem Knopfbolzen, zwei M10 Unterlegscheiben (38) und
einer M10 Nylon-Verschlussmutter (29) an der vorderen
Flex-Klammer (17). Ziehen Sie dei Nylon-Verschluss-
mutter nicht zu fest an; das linke Haltestange-Bein
muss sich leicht drehen können.
Befestigen Sie das rechte Haltestange-Bein (10) an der
anderen vorderen Flex-Klammer (17), auf die gleiche
Weise.
Beziehen Sie sich auf Schritt 6. Ziehen Sie die M8 x 45mm
Bolzen (91) in den Lenkstangenbeinen (79) fest an. Ziehen
Sie den M10 x 88mm Knopfbolzen (63) fest an.
