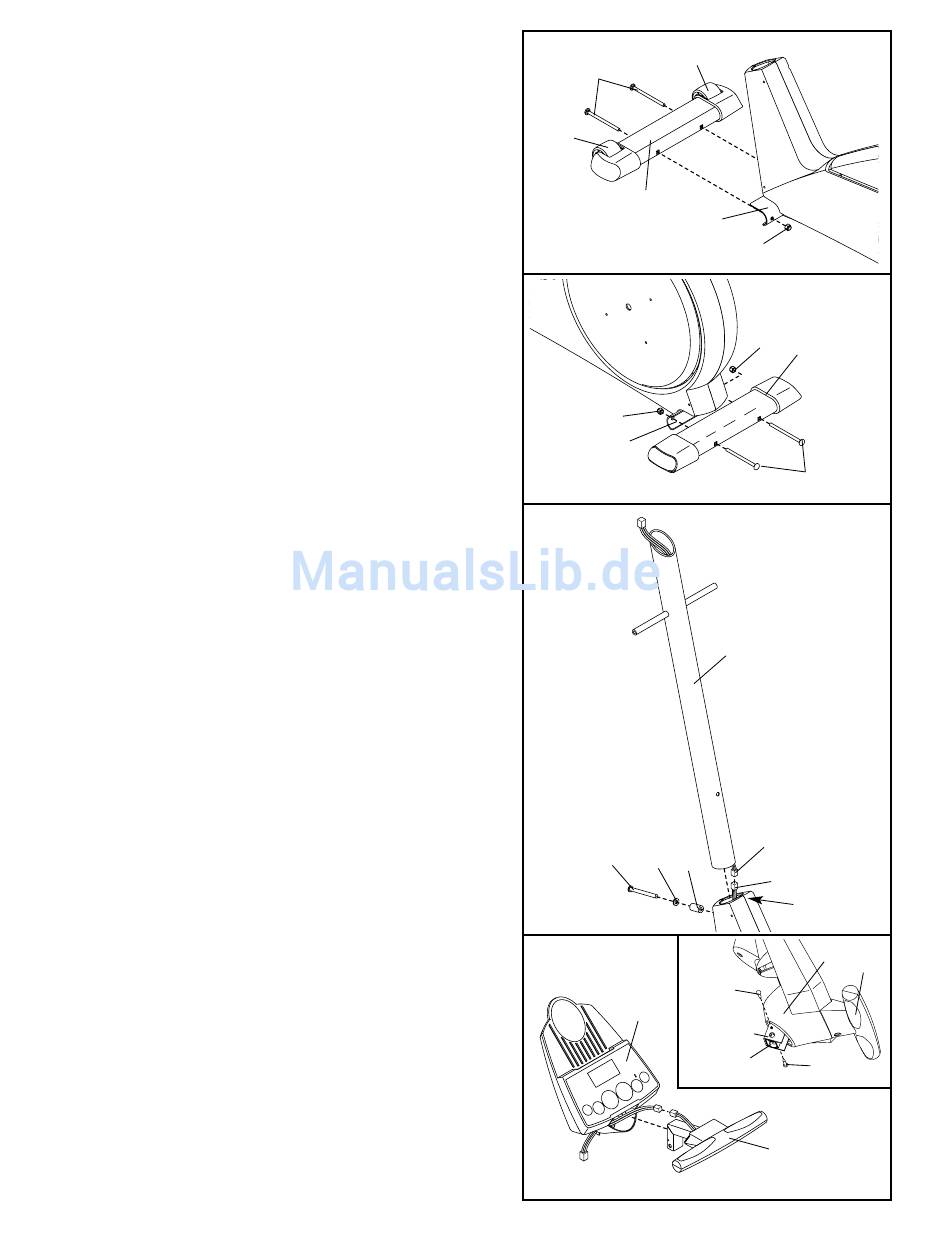

1. Finden Sie den vorderen Stabilisator (3), mit den
Rädern (32). Während eine andere Person den vorde-
ren Teil des Rahmens (1) hoch hebt, befestigen Sie
den vorderen Stabilisator mit zwei M10 x 112mm Ein-
steckbolzen (34) und zwei M10 Nylon-Verschlussmut-
tern (29) am Rahmen. Achten Sie darauf, dass der
vordere Stabilisator so gedreht ist, dass die Räder
den Boden nicht berühren.
2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie den hinteren
Stabilisator (4) mit zwei M10 x 112mm Einsteckbolzen
(34) und zwei M10 Nylon-Verschlussmutter (29) am
Rahmen.
3. Während eine andere Person den Pfosten (2) in der
gezeigten Position hält, verbinden Sie den oberen
Drahthalter (86) mit dem niederen Drahthalter (87).
Ziehen Sie vorsichtig das obere Ende des oberen
Drahthalters, so dass sich keine Schlaffheit im
Drahthalter befindet.
Setzen Sie den Pfosten (2) in den vorderen Teil des
Rahmens (1), wie gezeigt. Achten Sie darauf, dass
Sie die Drahthalter (86, 87) nicht einklemmen.
Schieben Sie eine M10 gespaltene Unterlegscheibe
(70) und ein Rahmen-Abstandsstück (83) auf den M10
x 88mm knopfförmigen Bolzen (63), und führen Sie
den knopfförmigen Bolzen in den Rahmen und in den
Pfosten ein. Achten Sie darauf, dass das nach
innen gewölbte Ende des Rahmen-Abstandsstück
gegen den Rahmen weißt. Ziehen Sie zu dieser Zeit
den Knopfbolzen noch nicht fest an.
4. Verbinden Sie den Drahthalter am Handgriff-Pulssen-
sor (81) mit dem angezeigten Drahthalter am Com-
puter (5). Führen Sie beide Drahthalter in die Öffnung
unten im Computer ein.
Beziehen Sie sich auf die Nebenzeichnung. Führen Sie
die Metallröhre am Handgriff-Pulssensor (81) in die die
Metallklammer im Computer (5) ein, wie gezeigt.
Achten Sie darauf, dass Sie die Drahthalter nicht
einklemmen. Richten Sie die Löcher in der Metallröhre
nach den Löchern in der Metallklammer aus und dre-
hen zwei M4 x 16mm Schrauben (66) in den angezeig-
ten Löchern fest.
1
34
32
3
2
29
1
3
63
70
4
5
6
32
1
29
29
4
34
Achten Sie dar-
auf, dass Sie die
Drahthalter nicht
einklemmen.
2
86
83
87
1
5
81
66
Klammer
Röhre
66
81
