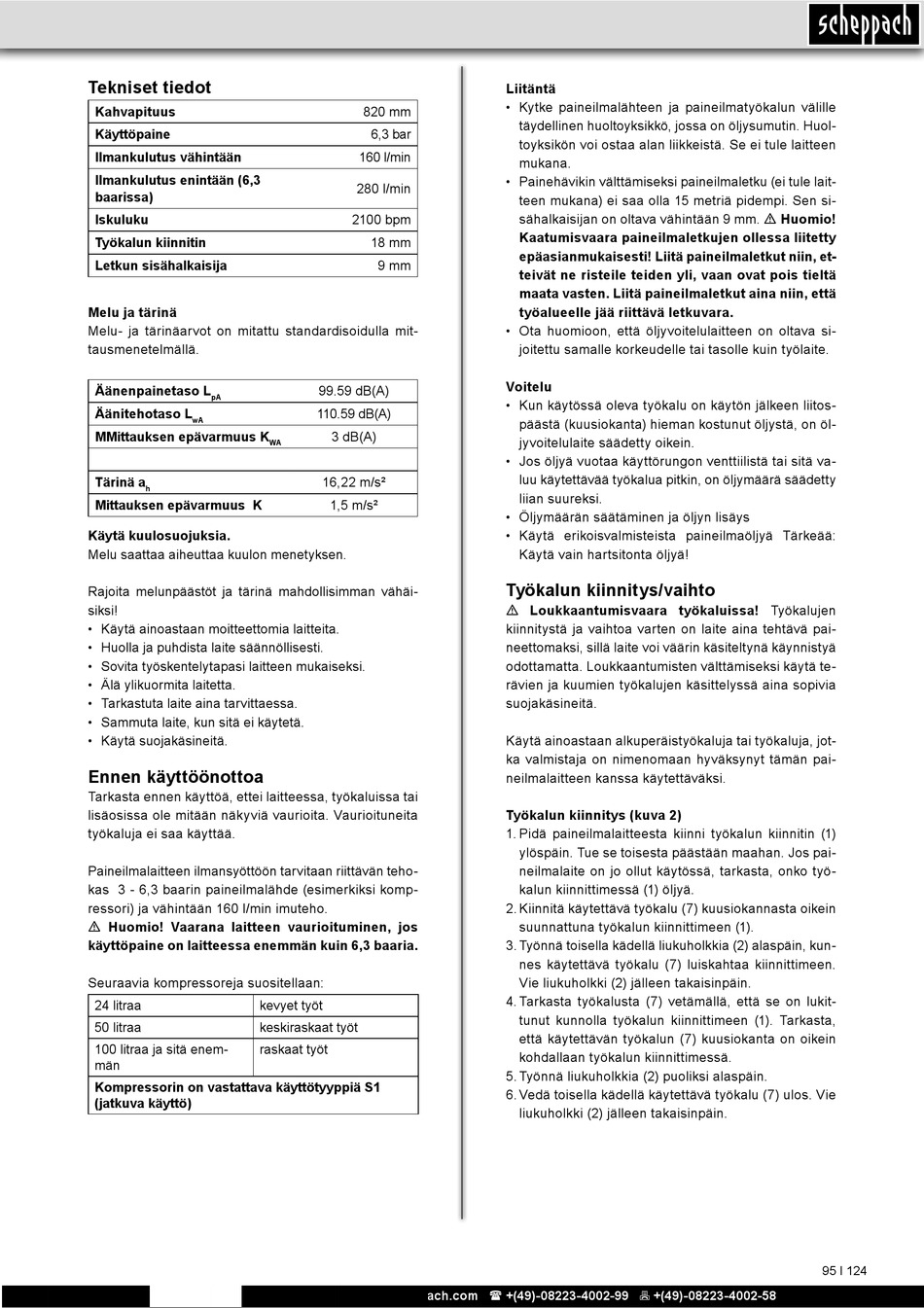

Tekniset tiedot

Kahvapituus
Käyttöpaine
Ilmankulutus vähintään
Ilmankulutus enintään (6,3
baarissa)
Iskuluku
Työkalun kiinnitin
Letkun sisähalkaisija
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardisoidulla mit-
tausmenetelmällä.
Äänenpainetaso L
pA
Äänitehotaso L
wA
MMittauksen epävarmuus K
Tärinä a
h
Mittauksen epävarmuus K
Käytä kuulosuojuksia.
Melu saattaa aiheuttaa kuulon menetyksen.
Rajoita melunpäästöt ja tärinä mahdollisimman vähäi-
siksi!
• Käytä ainoastaan moitteettomia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite aina tarvittaessa.
• Sammuta laite, kun sitä ei käytetä.
• Käytä suojakäsineitä.
Ennen käyttöönottoa
Tarkasta ennen käyttöä, ettei laitteessa, työkaluissa tai
lisäosissa ole mitään näkyviä vaurioita. Vaurioituneita
työkaluja ei saa käyttää.
Paineilmalaitteen ilmansyöttöön tarvitaan riittävän teho-
kas 3 - 6,3 baarin paineilmalähde (esimerkiksi komp-
ressori) ja vähintään 160 l/min imuteho.
m Huomio! Vaarana laitteen vaurioituminen, jos
käyttöpaine on laitteessa enemmän kuin 6,3 baaria.
Seuraavia kompressoreja suositellaan:
24 litraa kevyet työt
50 litraa keskiraskaat työt
100 litraa ja sitä enem- raskaat työt
män
Kompressorin on vastattava käyttötyyppiä S1
(jatkuva käyttö)
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
820 mm
6,3 bar
160 l/min
280 l/min
2100 bpm
18 mm
9 mm
99.59 dB(A)
110.59 dB(A)
3 dB(A)
WA
16,22 m/s²
1,5 m/s²
Liitäntä
• Kytke paineilmalähteen ja paineilmatyökalun välille
täydellinen huoltoyksikkö, jossa on öljysumutin. Huol-
toyksikön voi ostaa alan liikkeistä. Se ei tule laitteen
mukana.
• Painehävikin välttämiseksi paineilmaletku (ei tule lait-
teen mukana) ei saa olla 15 metriä pidempi. Sen si-
sähalkaisijan on oltava vähintään 9 mm. m Huomio!
Kaatumisvaara paineilmaletkujen ollessa liitetty
epäasianmukaisesti! Liitä paineilmaletkut niin, et-
teivät ne risteile teiden yli, vaan ovat pois tieltä
maata vasten. Liitä paineilmaletkut aina niin, että
työalueelle jää riittävä letkuvara.
• Ota huomioon, että öljyvoitelulaitteen on oltava si-
joitettu samalle korkeudelle tai tasolle kuin työlaite.
Voitelu
• Kun käytössä oleva työkalu on käytön jälkeen liitos-
päästä (kuusiokanta) hieman kostunut öljystä, on öl-
jyvoitelulaite säädetty oikein.
• Jos öljyä vuotaa käyttörungon venttiilistä tai sitä va-
luu käytettävää työkalua pitkin, on öljymäärä säädetty
liian suureksi.
• Öljymäärän säätäminen ja öljyn lisäys
• Käytä erikoisvalmisteista paineilmaöljyä Tärkeää:
Käytä vain hartsitonta öljyä!
Työkalun kiinnitys/vaihto
m Loukkaantumisvaara työkaluissa! Työkalujen
kiinnitystä ja vaihtoa varten on laite aina tehtävä pai-
neettomaksi, sillä laite voi väärin käsiteltynä käynnistyä
odottamatta. Loukkaantumisten välttämiseksi käytä te-
rävien ja kuumien työkalujen käsittelyssä aina sopivia
suojakäsineitä.
Käytä ainoastaan alkuperäistyökaluja tai työkaluja, jot-
ka valmistaja on nimenomaan hyväksynyt tämän pai-
neilmalaitteen kanssa käytettäväksi.
Työkalun kiinnitys (kuva 2)
1. Pidä paineilmalaitteesta kiinni työkalun kiinnitin (1)
ylöspäin. Tue se toisesta päästään maahan. Jos pai-
neilmalaite on jo ollut käytössä, tarkasta, onko työ-
kalun kiinnittimessä (1) öljyä.
2. Kiinnitä käytettävä työkalu (7) kuusiokannasta oikein
suunnattuna työkalun kiinnittimeen (1).
3. Työnnä toisella kädellä liukuholkkia (2) alaspäin, kun-
nes käytettävä työkalu (7) luiskahtaa kiinnittimeen.
Vie liukuholkki (2) jälleen takaisinpäin.
4. Tarkasta työkalusta (7) vetämällä, että se on lukit-
tunut kunnolla työkalun kiinnittimeen (1). Tarkasta,
että käytettävän työkalun (7) kuusiokanta on oikein
kohdallaan työkalun kiinnittimessä.
5. Työnnä liukuholkkia (2) puoliksi alaspäin.
6. Vedä toisella kädellä käytettävä työkalu (7) ulos. Vie
liukuholkki (2) jälleen takaisinpäin.
95 І 124
