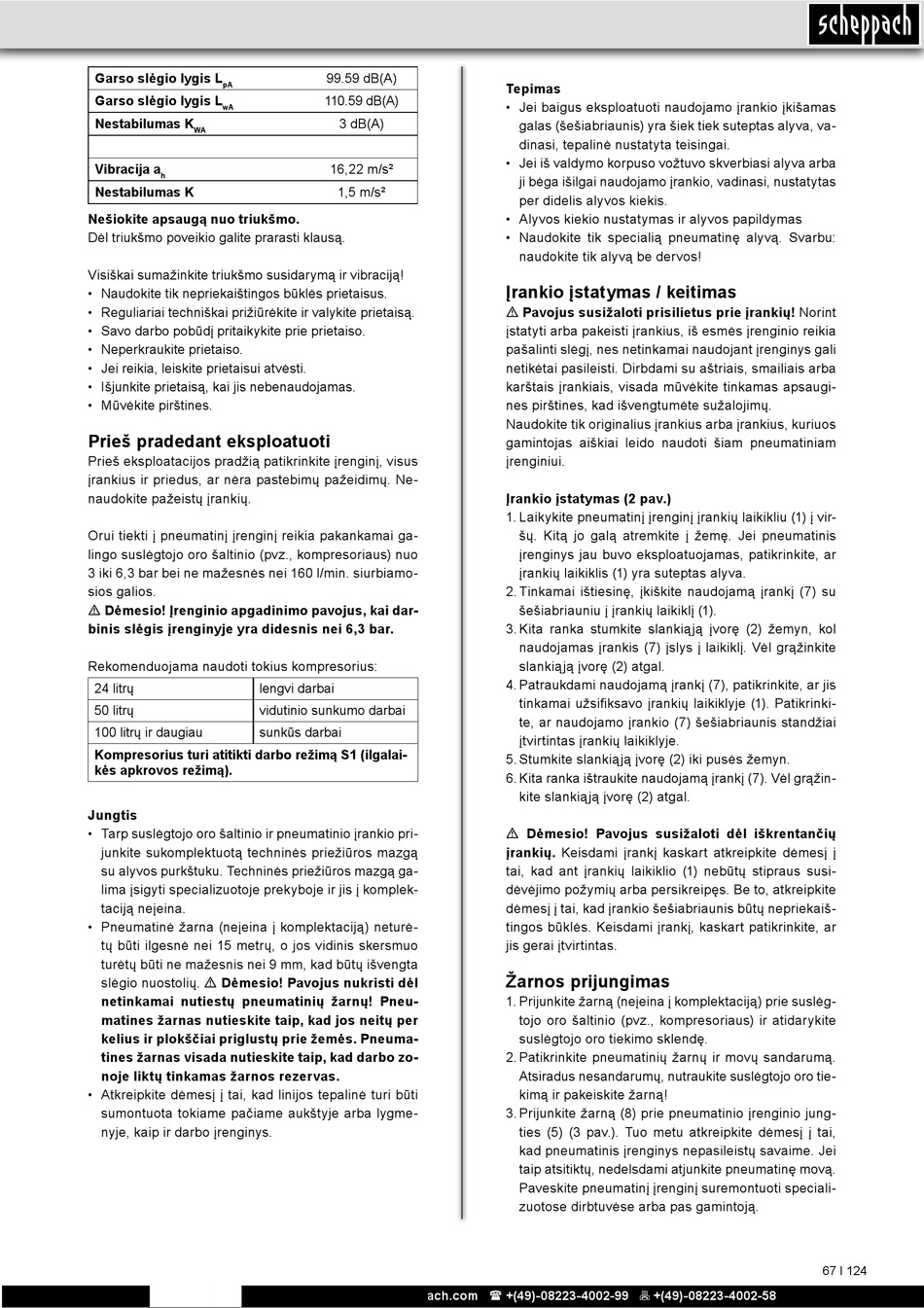

Garso slėgio lygis L
pA
Garso slėgio lygis L
wA
Nestabilumas K
WA
Vibracija a
h
Nestabilumas K
Nešiokite apsaugą nuo triukšmo.
Dėl triukšmo poveikio galite prarasti klausą.
Visiškai sumažinkite triukšmo susidarymą ir vibraciją!
• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
• Savo darbo pobūdį pritaikykite prie prietaiso.
• Neperkraukite prietaiso.
• Jei reikia, leiskite prietaisui atvėsti.
• Išjunkite prietaisą, kai jis nebenaudojamas.
• Mūvėkite pirštines.
Prieš pradedant eksploatuoti
Prieš eksploatacijos pradžią patikrinkite įrenginį, visus
įrankius ir priedus, ar nėra pastebimų pažeidimų. Ne-
naudokite pažeistų įrankių.
Orui tiekti į pneumatinį įrenginį reikia pakankamai ga-
lingo suslėgtojo oro šaltinio (pvz., kompresoriaus) nuo
3 iki 6,3 bar bei ne mažesnės nei 160 l/min. siurbiamo-
sios galios.
m Dėmesio! Įrenginio apgadinimo pavojus, kai dar-
binis slėgis įrenginyje yra didesnis nei 6,3 bar.
Rekomenduojama naudoti tokius kompresorius:
24 litrų lengvi darbai
50 litrų vidutinio sunkumo darbai
100 litrų ir daugiau sunkūs darbai
Kompresorius turi atitikti darbo režimą S1 (ilgalai-
kės apkrovos režimą).
Jungtis
• Tarp suslėgtojo oro šaltinio ir pneumatinio įrankio pri-
junkite sukomplektuotą techninės priežiūros mazgą
su alyvos purkštuku. Techninės priežiūros mazgą ga-
lima įsigyti specializuotoje prekyboje ir jis į komplek-
taciją neįeina.
• Pneumatinė žarna (neįeina į komplektaciją) neturė-
tų būti ilgesnė nei 15 metrų, o jos vidinis skersmuo
turėtų būti ne mažesnis nei 9 mm, kad būtų išvengta
slėgio nuostolių. m Dėmesio! Pavojus nukristi dėl
netinkamai nutiestų pneumatinių žarnų! Pneu-
matines žarnas nutieskite taip, kad jos neitų per
kelius ir plokščiai priglustų prie žemės. Pneuma-
tines žarnas visada nutieskite taip, kad darbo zo-
noje liktų tinkamas žarnos rezervas.
• Atkreipkite dėmesį į tai, kad linijos tepalinė turi būti
sumontuota tokiame pačiame aukštyje arba lygme-
nyje, kaip ir darbo įrenginys.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
99.59 dB(A)
110.59 dB(A)
3 dB(A)
16,22 m/s²
1,5 m/s²
Tepimas
• Jei baigus eksploatuoti naudojamo įrankio įkišamas
galas (šešiabriaunis) yra šiek tiek suteptas alyva, va-
dinasi, tepalinė nustatyta teisingai.
• Jei iš valdymo korpuso vožtuvo skverbiasi alyva arba
ji bėga išilgai naudojamo įrankio, vadinasi, nustatytas
per didelis alyvos kiekis.
• Alyvos kiekio nustatymas ir alyvos papildymas
• Naudokite tik specialią pneumatinę alyvą. Svarbu:
naudokite tik alyvą be dervos!
Įrankio įstatymas / keitimas
m Pavojus susižaloti prisilietus prie įrankių! Norint
įstatyti arba pakeisti įrankius, iš esmės įrenginio reikia
pašalinti slėgį, nes netinkamai naudojant įrenginys gali
netikėtai pasileisti. Dirbdami su aštriais, smailiais arba
karštais įrankiais, visada mūvėkite tinkamas apsaugi-
nes pirštines, kad išvengtumėte sužalojimų.
Naudokite tik originalius įrankius arba įrankius, kuriuos
gamintojas aiškiai leido naudoti šiam pneumatiniam
įrenginiui.
Įrankio įstatymas (2 pav.)
1. Laikykite pneumatinį įrenginį įrankių laikikliu (1) į vir-
šų. Kitą jo galą atremkite į žemę. Jei pneumatinis
įrenginys jau buvo eksploatuojamas, patikrinkite, ar
įrankių laikiklis (1) yra suteptas alyva.
2. Tinkamai ištiesinę, įkiškite naudojamą įrankį (7) su
šešiabriauniu į įrankių laikiklį (1).
3. Kita ranka stumkite slankiąją įvorę (2) žemyn, kol
naudojamas įrankis (7) įslys į laikiklį. Vėl grąžinkite
slankiąją įvorę (2) atgal.
4. Patraukdami naudojamą įrankį (7), patikrinkite, ar jis
tinkamai užsifiksavo įrankių laikiklyje (1). Patikrinki-
te, ar naudojamo įrankio (7) šešiabriaunis standžiai
įtvirtintas įrankių laikiklyje.
5. Stumkite slankiąją įvorę (2) iki pusės žemyn.
6. Kita ranka ištraukite naudojamą įrankį (7). Vėl grąžin-
kite slankiąją įvorę (2) atgal.
m Dėmesio! Pavojus susižaloti dėl iškrentančių
įrankių. Keisdami įrankį kaskart atkreipkite dėmesį į
tai, kad ant įrankių laikiklio (1) nebūtų stipraus susi-
dėvėjimo požymių arba persikreipęs. Be to, atkreipkite
dėmesį į tai, kad įrankio šešiabriaunis būtų nepriekaiš-
tingos būklės. Keisdami įrankį, kaskart patikrinkite, ar
jis gerai įtvirtintas.
Žarnos prijungimas
1. Prijunkite žarną (neįeina į komplektaciją) prie suslėg-
tojo oro šaltinio (pvz., kompresoriaus) ir atidarykite
suslėgtojo oro tiekimo sklendę.
2. Patikrinkite pneumatinių žarnų ir movų sandarumą.
Atsiradus nesandarumų, nutraukite suslėgtojo oro tie-
kimą ir pakeiskite žarną!
3. Prijunkite žarną (8) prie pneumatinio įrenginio jung-
ties (5) (3 pav.). Tuo metu atkreipkite dėmesį į tai,
kad pneumatinis įrenginys nepasileistų savaime. Jei
taip atsitiktų, nedelsdami atjunkite pneumatinę movą.
Paveskite pneumatinį įrenginį suremontuoti speciali-
zuotose dirbtuvėse arba pas gamintoją.
