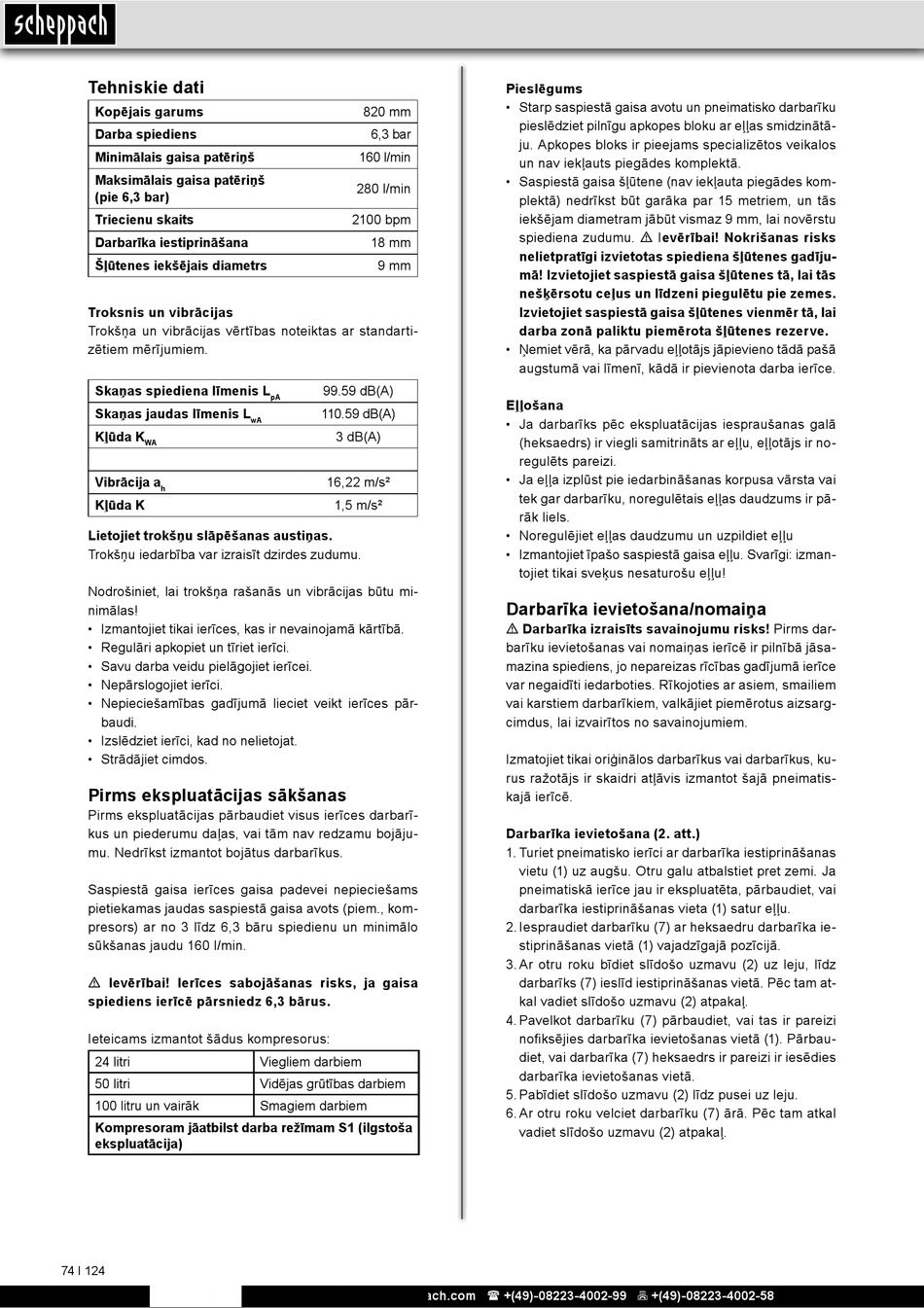

Tehniskie Dati - Scheppach 5909601900 Originalbetriebsanleitung

Tehniskie dati

Kopējais garums
Darba spiediens
Minimālais gaisa patēriņš
Maksimālais gaisa patēriņš
(pie 6,3 bar)
Triecienu skaits
Darbarīka iestiprināšana
Šļūtenes iekšējais diametrs
Troksnis un vibrācijas
Trokšņa un vibrācijas vērtības noteiktas ar standarti-
zētiem mērījumiem.
Skaņas spiediena līmenis L
Skaņas jaudas līmenis L
Kļūda K
WA
Vibrācija a
h
Kļūda K
Lietojiet trokšņu slāpēšanas austiņas.
Trokšņu iedarbība var izraisīt dzirdes zudumu.
Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu mi-
nimālas!
• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
• Regulāri apkopiet un tīriet ierīci.
• Savu darba veidu pielāgojiet ierīcei.
• Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pār-
baudi.
• Izslēdziet ierīci, kad no nelietojat.
• Strādājiet cimdos.
Pirms ekspluatācijas sākšanas
Pirms ekspluatācijas pārbaudiet visus ierīces darbarī-
kus un piederumu daļas, vai tām nav redzamu bojāju-
mu. Nedrīkst izmantot bojātus darbarīkus.
Saspiestā gaisa ierīces gaisa padevei nepieciešams
pietiekamas jaudas saspiestā gaisa avots (piem., kom-
presors) ar no 3 līdz 6,3 bāru spiedienu un minimālo
sūkšanas jaudu 160 l/min.
m Ievērībai! Ierīces sabojāšanas risks, ja gaisa
spiediens ierīcē pārsniedz 6,3 bārus.
Ieteicams izmantot šādus kompresorus:
24 litri
50 litri
100 litru un vairāk
Kompresoram jāatbilst darba režīmam S1 (ilgstoša
ekspluatācija)
74 І 124
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
820 mm
6,3 bar
160 l/min
280 l/min
2100 bpm
18 mm
9 mm
99.59 dB(A)
pA
110.59 dB(A)
wA
3 dB(A)
16,22 m/s²
1,5 m/s²
Viegliem darbiem
Vidējas grūtības darbiem
Smagiem darbiem
Pieslēgums
• Starp saspiestā gaisa avotu un pneimatisko darbarīku
pieslēdziet pilnīgu apkopes bloku ar eļļas smidzinātā-
ju. Apkopes bloks ir pieejams specializētos veikalos
un nav iekļauts piegādes komplektā.
• Saspiestā gaisa šļūtene (nav iekļauta piegādes kom-
plektā) nedrīkst būt garāka par 15 metriem, un tās
iekšējam diametram jābūt vismaz 9 mm, lai novērstu
spiediena zudumu. m Ievērībai! Nokrišanas risks
nelietpratīgi izvietotas spiediena šļūtenes gadīju-
mā! Izvietojiet saspiestā gaisa šļūtenes tā, lai tās
nešķērsotu ceļus un līdzeni piegulētu pie zemes.
Izvietojiet saspiestā gaisa šļūtenes vienmēr tā, lai
darba zonā paliktu piemērota šļūtenes rezerve.
• Ņemiet vērā, ka pārvadu eļļotājs jāpievieno tādā pašā
augstumā vai līmenī, kādā ir pievienota darba ierīce.
Eļļošana
• Ja darbarīks pēc ekspluatācijas iespraušanas galā
(heksaedrs) ir viegli samitrināts ar eļļu, eļļotājs ir no-
regulēts pareizi.
• Ja eļļa izplūst pie iedarbināšanas korpusa vārsta vai
tek gar darbarīku, noregulētais eļļas daudzums ir pā-
rāk liels.
• Noregulējiet eļļas daudzumu un uzpildiet eļļu
• Izmantojiet īpašo saspiestā gaisa eļļu. Svarīgi: izman-
tojiet tikai sveķus nesaturošu eļļu!
Darbarīka ievietošana/nomaiņa
m Darbarīka izraisīts savainojumu risks! Pirms dar-
barīku ievietošanas vai nomaiņas ierīcē ir pilnībā jāsa-
mazina spiediens, jo nepareizas rīcības gadījumā ierīce
var negaidīti iedarboties. Rīkojoties ar asiem, smailiem
vai karstiem darbarīkiem, valkājiet piemērotus aizsarg-
cimdus, lai izvairītos no savainojumiem.
Izmatojiet tikai oriģinālos darbarīkus vai darbarīkus, ku-
rus ražotājs ir skaidri atļāvis izmantot šajā pneimatis-
kajā ierīcē.
Darbarīka ievietošana (2. att.)
1. Turiet pneimatisko ierīci ar darbarīka iestiprināšanas
vietu (1) uz augšu. Otru galu atbalstiet pret zemi. Ja
pneimatiskā ierīce jau ir ekspluatēta, pārbaudiet, vai
darbarīka iestiprināšanas vieta (1) satur eļļu.
2. Iespraudiet darbarīku (7) ar heksaedru darbarīka ie-
stiprināšanas vietā (1) vajadzīgajā pozīcijā.
3. Ar otru roku bīdiet slīdošo uzmavu (2) uz leju, līdz
darbarīks (7) ieslīd iestiprināšanas vietā. Pēc tam at-
kal vadiet slīdošo uzmavu (2) atpakaļ.
4. Pavelkot darbarīku (7) pārbaudiet, vai tas ir pareizi
nofiksējies darbarīka ievietošanas vietā (1). Pārbau-
diet, vai darbarīka (7) heksaedrs ir pareizi ir iesēdies
darbarīka ievietošanas vietā.
5. Pabīdiet slīdošo uzmavu (2) līdz pusei uz leju.
6. Ar otru roku velciet darbarīku (7) ārā. Pēc tam atkal
vadiet slīdošo uzmavu (2) atpakaļ.
