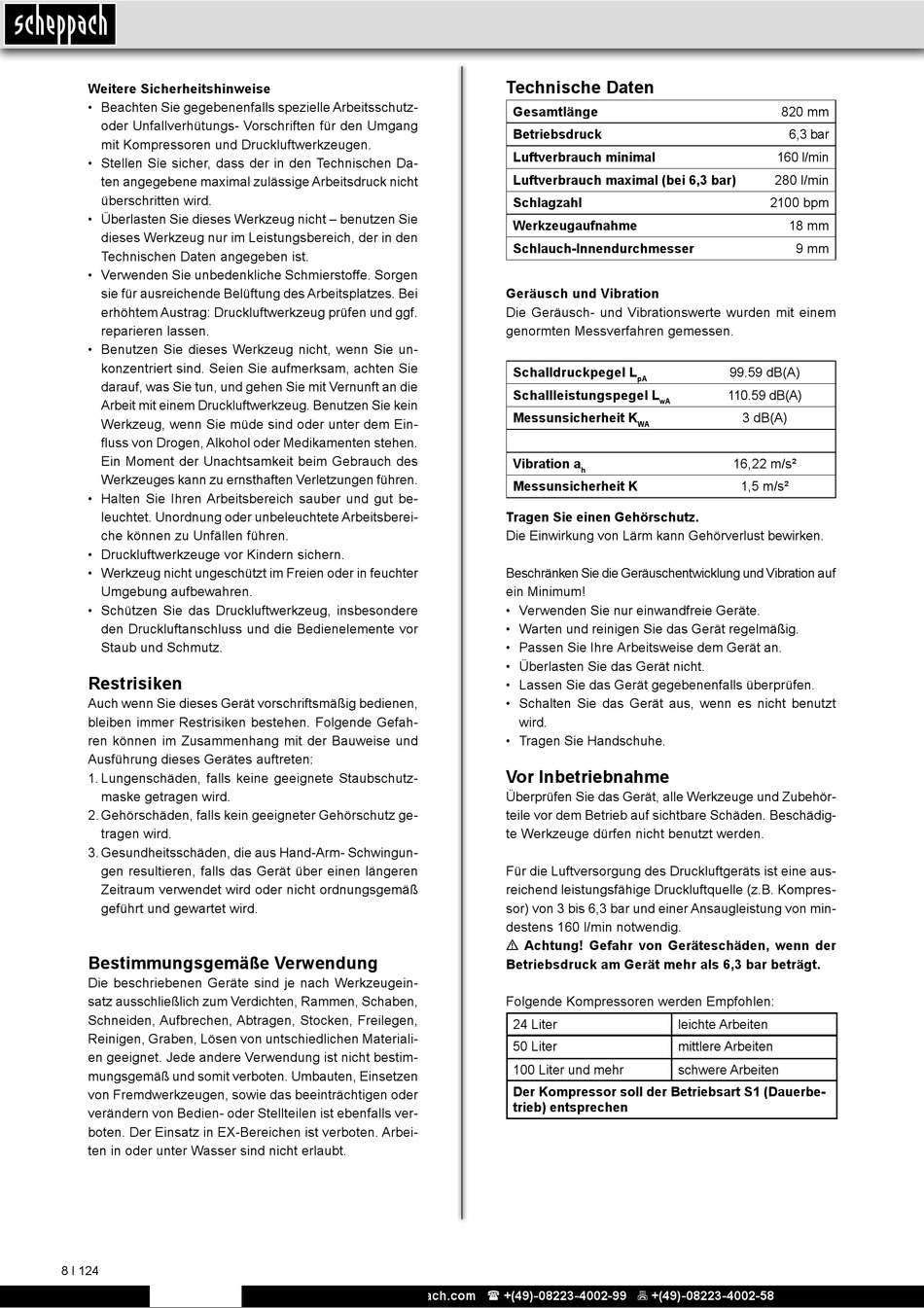

Weitere Sicherheitshinweise
• Beachten Sie gegebenenfalls spezielle Arbeitsschutz-
oder Unfallverhütungs- Vorschriften für den Umgang
mit Kompressoren und Druckluftwerkzeugen.
• Stellen Sie sicher, dass der in den Technischen Da-
ten angegebene maximal zulässige Arbeitsdruck nicht
überschritten wird.
• Überlasten Sie dieses Werkzeug nicht – benutzen Sie
dieses Werkzeug nur im Leistungsbereich, der in den
Technischen Daten angegeben ist.
• Verwenden Sie unbedenkliche Schmierstoffe. Sorgen
sie für ausreichende Belüftung des Arbeitsplatzes. Bei
erhöhtem Austrag: Druckluftwerkzeug prüfen und ggf.
reparieren lassen.
• Benutzen Sie dieses Werkzeug nicht, wenn Sie un-
konzentriert sind. Seien Sie aufmerksam, achten Sie
darauf, was Sie tun, und gehen Sie mit Vernunft an die
Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein
Werkzeug, wenn Sie müde sind oder unter dem Ein-
fluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des
Werkzeuges kann zu ernsthaften Verletzungen führen.
• Halten Sie Ihren Arbeitsbereich sauber und gut be-
leuchtet. Unordnung oder unbeleuchtete Arbeitsberei-
che können zu Unfällen führen.
• Druckluftwerkzeuge vor Kindern sichern.
• Werkzeug nicht ungeschützt im Freien oder in feuchter
Umgebung aufbewahren.
• Schützen Sie das Druckluftwerkzeug, insbesondere
den Druckluftanschluss und die Bedienelemente vor
Staub und Schmutz.
Restrisiken
Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen,
bleiben immer Restrisiken bestehen. Folgende Gefah-
ren können im Zusammenhang mit der Bauweise und
Ausführung dieses Gerätes auftreten:
1. Lungenschäden, falls keine geeignete Staubschutz-
maske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz ge-
tragen wird.
3. Gesundheitsschäden, die aus Hand-Arm- Schwingun-
gen resultieren, falls das Gerät über einen längeren
Zeitraum verwendet wird oder nicht ordnungsgemäß
geführt und gewartet wird.
Bestimmungsgemäße Verwendung
Die beschriebenen Geräte sind je nach Werkzeugein-
satz ausschließlich zum Verdichten, Rammen, Schaben,
Schneiden, Aufbrechen, Abtragen, Stocken, Freilegen,
Reinigen, Graben, Lösen von untschiedlichen Materiali-
en geeignet. Jede andere Verwendung ist nicht bestim-
mungsgemäß und somit verboten. Umbauten, Einsetzen
von Fremdwerkzeugen, sowie das beeinträchtigen oder
verändern von Bedien- oder Stellteilen ist ebenfalls ver-
boten. Der Einsatz in EX-Bereichen ist verboten. Arbei-
ten in oder unter Wasser sind nicht erlaubt.
8 І 124
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Technische Daten

Gesamtlänge
Betriebsdruck
Luftverbrauch minimal
Luftverbrauch maximal (bei 6,3 bar)
Schlagzahl
Werkzeugaufnahme
Schlauch-Innendurchmesser
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden mit einem
genormten Messverfahren gemessen.
Schalldruckpegel L
pA
Schallleistungspegel L
wA
Messunsicherheit K
WA
Vibration a
h
Messunsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Beschränken Sie die Geräuschentwicklung und Vibration auf
ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
• Tragen Sie Handschuhe.
Vor Inbetriebnahme
Überprüfen Sie das Gerät, alle Werkzeuge und Zubehör-
teile vor dem Betrieb auf sichtbare Schäden. Beschädig-
te Werkzeuge dürfen nicht benutzt werden.
Für die Luftversorgung des Druckluftgeräts ist eine aus-
reichend leistungsfähige Druckluftquelle (z.B. Kompres-
sor) von 3 bis 6,3 bar und einer Ansaugleistung von min-
destens 160 l/min notwendig.
m Achtung! Gefahr von Geräteschäden, wenn der
Betriebsdruck am Gerät mehr als 6,3 bar beträgt.
Folgende Kompressoren werden Empfohlen:
24 Liter leichte Arbeiten
50 Liter mittlere Arbeiten
100 Liter und mehr schwere Arbeiten
Der Kompressor soll der Betriebsart S1 (Dauerbe-
trieb) entsprechen
820 mm
6,3 bar
160 l/min
280 l/min
2100 bpm
18 mm
9 mm
99.59 dB(A)
110.59 dB(A)
3 dB(A)
16,22 m/s²
1,5 m/s²
