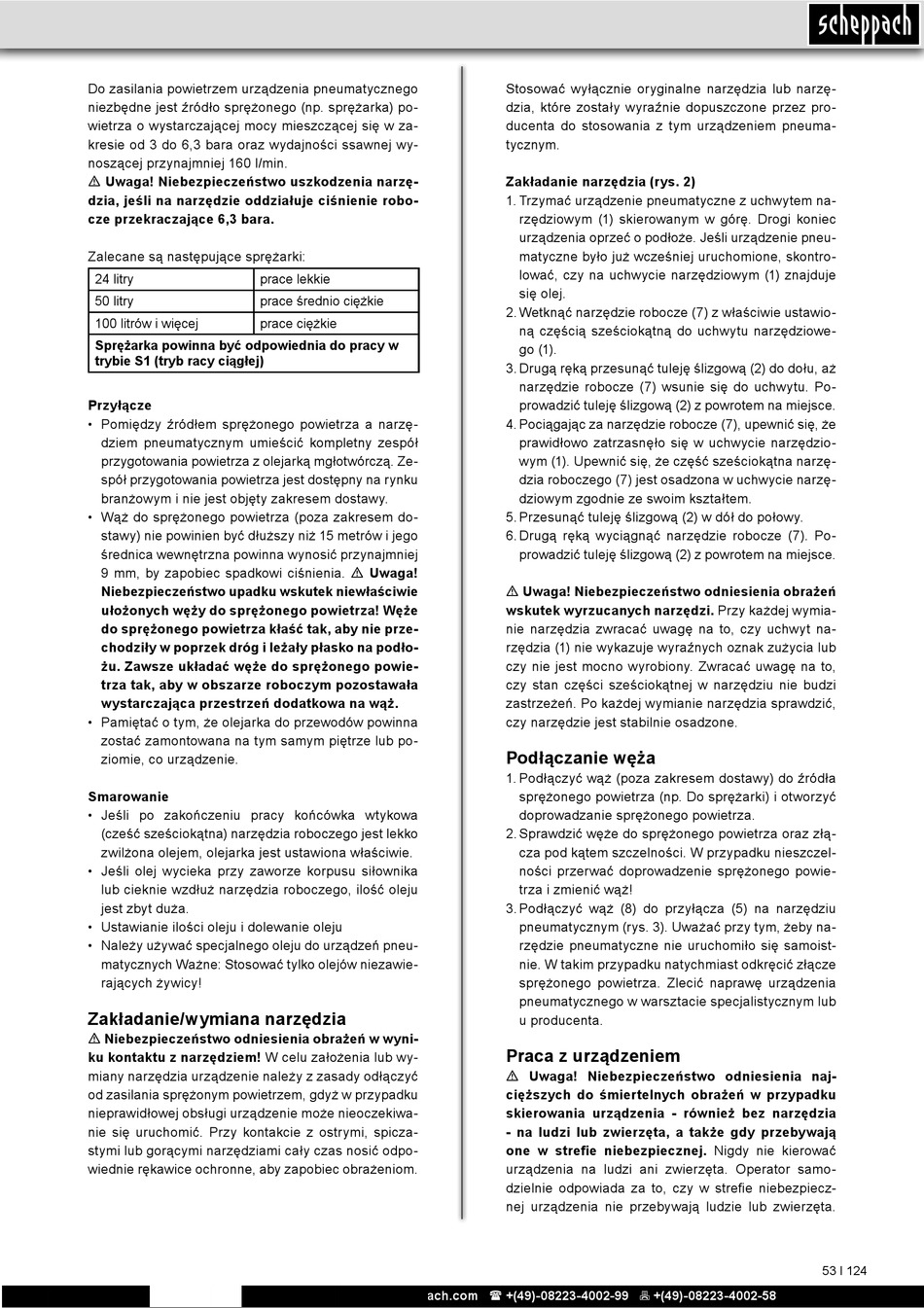

Scheppach 5909601900 Originalbetriebsanleitung Seite 53

Do zasilania powietrzem urządzenia pneumatycznego
niezbędne jest źródło sprężonego (np. sprężarka) po-
wietrza o wystarczającej mocy mieszczącej się w za-
kresie od 3 do 6,3 bara oraz wydajności ssawnej wy-
noszącej przynajmniej 160 l/min.
m Uwaga! Niebezpieczeństwo uszkodzenia narzę-
dzia, jeśli na narzędzie oddziałuje ciśnienie robo-
cze przekraczające 6,3 bara.
Zalecane są następujące sprężarki:
24 litry prace lekkie
50 litry prace średnio ciężkie
100 litrów i więcej prace ciężkie
Sprężarka powinna być odpowiednia do pracy w
trybie S1 (tryb racy ciągłej)
Przyłącze
• Pomiędzy źródłem sprężonego powietrza a narzę-
dziem pneumatycznym umieścić kompletny zespół
przygotowania powietrza z olejarką mgłotwórczą. Ze-
spół przygotowania powietrza jest dostępny na rynku
branżowym i nie jest objęty zakresem dostawy.
• Wąż do sprężonego powietrza (poza zakresem do-
stawy) nie powinien być dłuższy niż 15 metrów i jego
średnica wewnętrzna powinna wynosić przynajmniej
9 mm, by zapobiec spadkowi ciśnienia. m Uwaga!
Niebezpieczeństwo upadku wskutek niewłaściwie
ułożonych węży do sprężonego powietrza! Węże
do sprężonego powietrza kłaść tak, aby nie prze-
chodziły w poprzek dróg i leżały płasko na podło-
żu. Zawsze układać węże do sprężonego powie-
trza tak, aby w obszarze roboczym pozostawała
wystarczająca przestrzeń dodatkowa na wąż.
• Pamiętać o tym, że olejarka do przewodów powinna
zostać zamontowana na tym samym piętrze lub po-
ziomie, co urządzenie.
Smarowanie
• Jeśli po zakończeniu pracy końcówka wtykowa
(cześć sześciokątna) narzędzia roboczego jest lekko
zwilżona olejem, olejarka jest ustawiona właściwie.
• Jeśli olej wycieka przy zaworze korpusu siłownika
lub cieknie wzdłuż narzędzia roboczego, ilość oleju
jest zbyt duża.
• Ustawianie ilości oleju i dolewanie oleju
• Należy używać specjalnego oleju do urządzeń pneu-
matycznych Ważne: Stosować tylko olejów niezawie-
rających żywicy!
Zakładanie/wymiana narzędzia
m Niebezpieczeństwo odniesienia obrażeń w wyni-
ku kontaktu z narzędziem! W celu założenia lub wy-
miany narzędzia urządzenie należy z zasady odłączyć
od zasilania sprężonym powietrzem, gdyż w przypadku
nieprawidłowej obsługi urządzenie może nieoczekiwa-
nie się uruchomić. Przy kontakcie z ostrymi, spicza-
stymi lub gorącymi narzędziami cały czas nosić odpo-
wiednie rękawice ochronne, aby zapobiec obrażeniom.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Stosować wyłącznie oryginalne narzędzia lub narzę-
dzia, które zostały wyraźnie dopuszczone przez pro-
ducenta do stosowania z tym urządzeniem pneuma-
tycznym.
Zakładanie narzędzia (rys. 2)
1. Trzymać urządzenie pneumatyczne z uchwytem na-
rzędziowym (1) skierowanym w górę. Drogi koniec
urządzenia oprzeć o podłoże. Jeśli urządzenie pneu-
matyczne było już wcześniej uruchomione, skontro-
lować, czy na uchwycie narzędziowym (1) znajduje
się olej.
2. Wetknąć narzędzie robocze (7) z właściwie ustawio-
ną częścią sześciokątną do uchwytu narzędziowe-
go (1).
3. Drugą ręką przesunąć tuleję ślizgową (2) do dołu, aż
narzędzie robocze (7) wsunie się do uchwytu. Po-
prowadzić tuleję ślizgową (2) z powrotem na miejsce.
4. Pociągając za narzędzie robocze (7), upewnić się, że
prawidłowo zatrzasnęło się w uchwycie narzędzio-
wym (1). Upewnić się, że część sześciokątna narzę-
dzia roboczego (7) jest osadzona w uchwycie narzę-
dziowym zgodnie ze swoim kształtem.
5. Przesunąć tuleję ślizgową (2) w dół do połowy.
6. Drugą ręką wyciągnąć narzędzie robocze (7). Po-
prowadzić tuleję ślizgową (2) z powrotem na miejsce.
m Uwaga! Niebezpieczeństwo odniesienia obrażeń
wskutek wyrzucanych narzędzi. Przy każdej wymia-
nie narzędzia zwracać uwagę na to, czy uchwyt na-
rzędzia (1) nie wykazuje wyraźnych oznak zużycia lub
czy nie jest mocno wyrobiony. Zwracać uwagę na to,
czy stan części sześciokątnej w narzędziu nie budzi
zastrzeżeń. Po każdej wymianie narzędzia sprawdzić,
czy narzędzie jest stabilnie osadzone.
Podłączanie węża
1. Podłączyć wąż (poza zakresem dostawy) do źródła
sprężonego powietrza (np. Do sprężarki) i otworzyć
doprowadzanie sprężonego powietrza.
2. Sprawdzić węże do sprężonego powietrza oraz złą-
cza pod kątem szczelności. W przypadku nieszczel-
ności przerwać doprowadzenie sprężonego powie-
trza i zmienić wąż!
3. Podłączyć wąż (8) do przyłącza (5) na narzędziu
pneumatycznym (rys. 3). Uważać przy tym, żeby na-
rzędzie pneumatyczne nie uruchomiło się samoist-
nie. W takim przypadku natychmiast odkręcić złącze
sprężonego powietrza. Zlecić naprawę urządzenia
pneumatycznego w warsztacie specjalistycznym lub
u producenta.
Praca z urządzeniem
m Uwaga! Niebezpieczeństwo odniesienia naj-
cięższych do śmiertelnych obrażeń w przypadku
skierowania urządzenia - również bez narzędzia
- na ludzi lub zwierzęta, a także gdy przebywają
one w strefie niebezpiecznej. Nigdy nie kierować
urządzenia na ludzi ani zwierzęta. Operator samo-
dzielnie odpowiada za to, czy w strefie niebezpiecz-
nej urządzenia nie przebywają ludzie lub zwierzęta.
