Odstranitev zraka

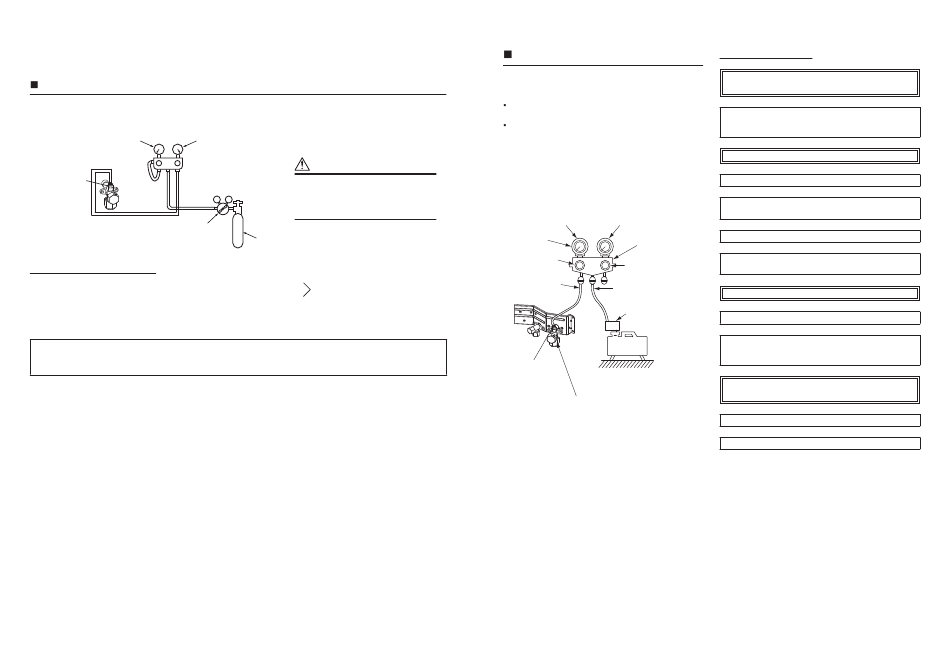

Preskus nepredušnosti
Ko zaključite dela na ceveh s hladilnim sredstvom, preverite, da ne pušča zrak. Priključite valj z dušikom in
povečajte pritisk v ceveh, da bi preverili puščanje zraka.
Merilnik nizkega tlaka
V V
L H
Polnilni priključek
Ventil za zmanjševanje tlaka
Preverjanje puščanja plina
Korak 1.... Dvignite nivo tlaka na 0.5 MPa (5 kg/cm²G) za 5 minut ali dlje.
Korak 2.... Dvignite nivo tlaka na 1.5 MPa (15 kg/cm²G) za 5 minut ali dlje.
Korak 3.... Dvignite nivo tlaka na 4.15 MPa (42 kg/cm²G) za 24 ur. ................ Odkrili boste manjša mesta puščanja.
(Kakorkoli že, ko se temperatura ozračja razlikuje med dodajanjem tlaka in po 24 urah, se bo tlak spremenil
približno 0.01 MPa (0.1 kg/cm²G) na 1 °C, zato ga morate tega nadomestiti.)
Če se pritisk spušča v korakih od 1 do 3, preverite priključke, da ne puščajo.
Preverite puščanje s tekočino, ki se peni, ipd, ukrepajte, da bi popravili puščanje, kot so ponovno varjenje cevi
in tesnjenje matic z zarobkom in potem ponovno izvedite test puščanja zraka.
* Ko zaključite test, izpraznite dušik.
29-SI
Merilnik visokega tlaka
Razdelilnik manometra
POZOR
Za test puščanja zraka nikoli ne
uporabljajte kisika, vnetljivega ali
strupenega plina.
Dušik
Odkrili boste glavna mesta
puščanja.
– 15 –
Izčrpavanje zraka
Zaradi varovanja okolja med nameščenjem enote za
izčrpavanje zraka uporabite »Vakuumsko črpalko«
(Odzračite zrak iz povezovalnih cevi).
Zaradi varovanja okolja ne izšpuščajte hladilnega
plina v atmosfero.
Za izčrpavanje zraka (dušika, itd.), ki je ostal v
sistemu, uporabite vakuumsko črpalko. Če zrak
ostane v sistemu, lahko zmogljivost pade.
Obvezno uporabite vakuumsko črpalko, ki preprečuje
povratni tok, da olje iz črpalke ne bo steklo nazaj v
cevovod klimatske naprave, ko črpalko zaustavite.
(Če olje iz vakuumske črpalke prodre v cevovod
klimatske naprave, ki uporablja R32, lahko pride do
napak v delovanju hladilnega cikla.)
Kombinirani merilnik tlaka Merilnik tlaka
–101 kPa
Razdelilni ventil
(–76 cmHg)
Ročica visokega
Ročica visoko
tlaka
(Ročica nizkega tlaka)
Polnilna cev
Polnilna cev
(Za R32/R410A)
(Za R32/R410A)
Adapter vakuumske
čraplke, ki prepreči
povratni tok
(Za R32/R410A)
Vakuumska
črpalka
Polnilni priključek
(Jedro ventila
(Nastavitvena igla))
Zaporni ventil na plinski strani
Vakuumska črpalka
Priključite polnilno cev, potem ko ste popolnoma zaprli
razdelilni ventil, kot je prikazano na sliki.
↓
Nataknite priključni del polnilne cevi na polnilni vhod
kompleta tako, da pritisnete na ohišje ventila
(Nastavitveni zatič).
↓
Do konca odprite ročico za nizek tlak.
↓
VKLOPITE vakuumsko črpalko. (*1)
↓
Nekoliko zrahljajte spojno matico vgrajenega ventila
(Plinska stran), da preverite, ali se skozi pretaka zrak. (*2)
↓
Ponovno zategnite spojno matico.
↓
Izvajajte izčrpavanje, dokler merilnik tlaka zmesi ne
doseže vrednosti –101 kPa (–76 cmHg). (*1)
↓
Do konca zaprite ročico za nizek tlak.
↓
IZKLOPITE vakuumsko črpalko.
↓
Vakuumsko črpalko pustite delovati 1 ali 2 minuti in se
prepričajte, da se kazalec merilnika tlaka zmesi ni vrnil v
stari položaj.
↓
Do konca odprite steblo ventila ali ročico ventila.
(Najprej na tekočinski, nato na plinski strani)
↓
Odklopite polnilno cev s polnilnega priključka.
↓
Dobro zategnite ventil in čepe polnilnega priključka.
*1: Za pravilno uporabo vakuumske črpalke, adapterja
vakuumske črpalke in merilnega razdelilnika glejte
priročnike, ki so priloženi posameznemu orodju, pred
začetkom njihove uporabe.
Preverite, ali je olje vakuumske črpalke napolnjeno do
oznake (črte) na merilni palici za olje.
*2: Ko sistema ne boste polnili, ponovno preverite, ali je
spojni priključek izpustne cevi, ki ima štrleči del nastavljen
tako, da potisne jedro ventila, trdno spojen s polnilnim
priključkom.
