Възстановяване на хладилен агент
При събиране на хладилен агент в ситуации като при преместване на вътрешно или външно тяло,
работите по събирането мога да бъдат извършени чрез сработване на превключватели SW01 и SW02 на
P.C. таблото на външното тяло.
Капакът за електрическата част е монтиран с оглед предоставяне на защита от електрически удари при
извършване на работи. Включете сервизните превключватели и проверете светодиодната индикация при
поставен капак за електрическите части. Не демонтирайте този капак, докато захранването е включено.
ОПАСНОСТ
Цялото P.C. табло на тази климатична система е участък под високо напрежение.
При включване на сервизните превключватели, докато захранването е включено, носете електро
изолационни ръкавици.

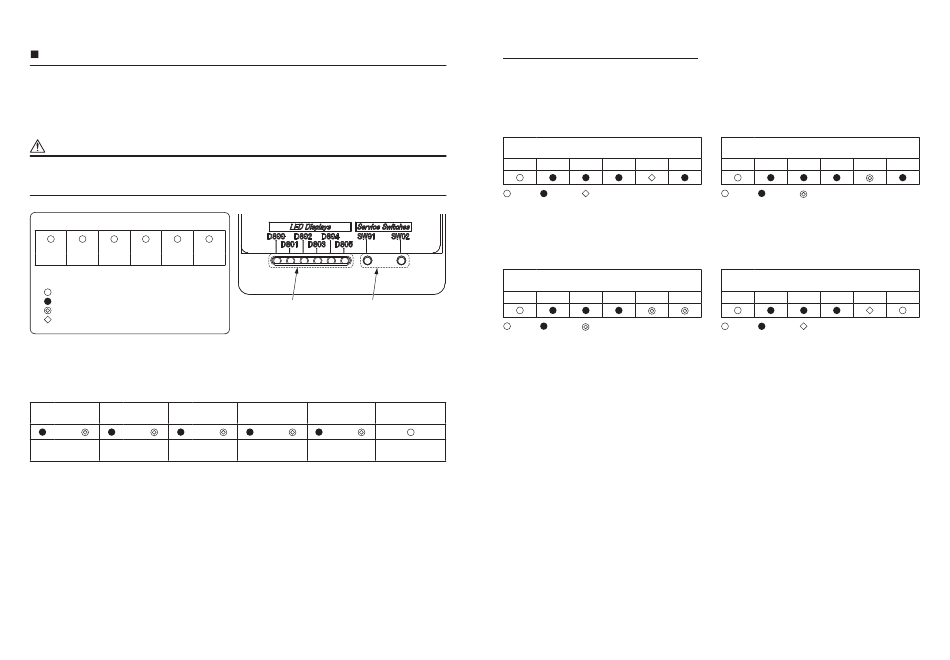

LED дисплеи
D800 D801 D802 D803 D804
(Жълт) (Жълт) (Жълт) (Жълт) (Жълт)
• Има четири светодиодни индикации.
: ВКЛ.
: ИЗКЛ.
: Бързо мигане (5 пъти/сек.)
: Бавно мигане (1 път/сек.)
* В първоначалното състояние на LED дисплея свети D805, както е показано вдясно. Ако първоначалният
статус не е постигнат (ако D805 мига), задръжте натиснати сервизни превключватели SW01 и SW02
едновременно за поне 5 секунди, за да върнете светодиодната индикация в първоначално състояние.
Първоначално състояние на светодиодна индикация
D800 D801
(Жълт) (Жълт)
или или
Бързо Бързо
ИЗКЛ. или ИЗКЛ. или ИЗКЛ. или
мигане мигане
* За да се намали мощността в режим на готовност, LED индикацията може да бъде изключена дори при
включено захранване. При натискане на SW01 или SW02 LED индикацията се показва.
39-BG
D805
(Зелен)
LED дисплеи Сервизни
превключватели
D802 D803 D804
(Жълт) (Жълт) (Жълт)
или или или
Бързо Бързо Бързо
ИЗКЛ. или ИЗКЛ. или
мигане мигане мигане
Стъпки за събиране на хладилен агент
1. Включете вътрешния модул в режим вентилатор.
2. Проверете дали светодиодната индикация е в първоначално състояние. Ако не е, поставете в
първоначално състояние.
3. Задръжте поне за 5 секунди SW01 и проверете дали D804 мига бавно. (Фиг. 1)
4. Натиснете SW01 веднъж, за да поставите светодиодната индикация (D800 или D805) в „индикация за
събиране на хладилен агент" показана по-долу. (Фиг. 2)
(Фиг. 1)
Светодиодната индикация показва, когато е
извършена стъпка 3
D800 D801
: ВКЛ., : ИЗКЛ.,
5. Натиснете SW02, за да започне D805 да мига бързо. (Всеки път щом SW02 бъде натиснат, D805 се
превключва между бързо мигане и OFF (ИЗКЛ.).) (Фиг. 3)
6. Задръжте SW02 за поне 5 секунди, а след това D804 мига бавно и D805 свети, стартирано е
принудително охлаждане. (Макс. 10 минути) (Фиг. 4)
(Фиг. 3)
Светодиодната индикация показва, когато е
извършена стъпка 5
D800 D801
: ВКЛ., : ИЗКЛ.,
7. След като системата работи поне 3 минути, затворете вентила от течната страна.
8. След като хладилният агент бъде събран, затворете вентила от газообразната страна.
9. Задръжте SW01 и SW02 едновременно поне за 5 секунди. Светодиодната индикация се връща в
първоначално състояние, а охладителната работа и тази на вътрешния вентилатор спират.
10. Изключете захранването.
* Ако има някаква причина за съмнение дали събирането е успешно, в процеса на тази операция,
задръжте едновременно SW01 и SW02 поне за 5 секунди за връщане на първоначалното състояние,
D805
а след това повторете стъпките за събиране на хладилен агент.
(Зелен)
ВКЛ.
– 20 –
(Фиг. 2)
Светодиодна индикация за събиране на
D802 D803 D804 D805 D800
: Бавно мигане : ВКЛ.,
(Фиг. 4)
Светодиодни индикации, когато е извършена
D802 D803 D804 D805 D800
: Бързо мигане : ВКЛ.,
хладилен агент
D801 D802 D803 D804 D805
: ИЗКЛ., : Бързо мигане
стъпка 6
D801 D802 D803 D804 D805
: ИЗКЛ., : Бавно мигане
