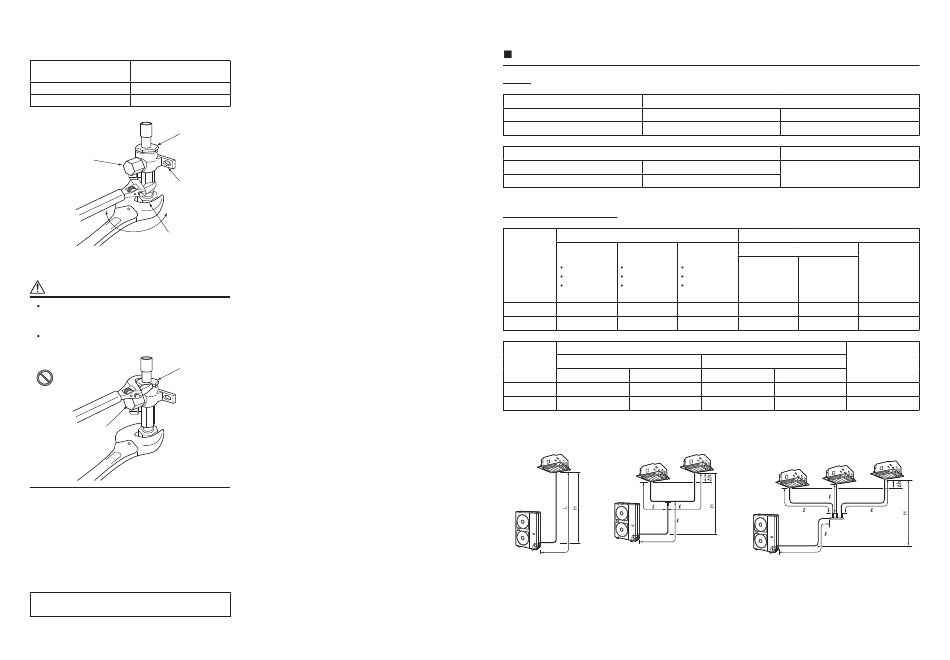

(Unidade: N•m)
Diâm. exterior do tubo
Binário de aperto
de cobre
9,5 mm (diâm.) 34 a 42 (3,4 a 4,2 kgf•m)
15,9 mm (diâm.) 68 a 82 (6,8 a 8,2 kgf•m)
Tampa
Tampão
Válvula da tubagem
Desapertado
Apertado
Porca cónica
Válvula no lado do gás
ATENÇÃO
Não coloque a chave inglesa sobre a tampa ou
cobertura.
A válvula pode partir-se.
Se aplicar demasiado binário, a porca pode
partirse, dependendo das condições de instalação.
Tampa
Incorrecto
Tampão
• Depois da instalação, verifique se existem fugas de
gás nas ligações da tubagem com azoto.
• Portanto, aperte com uma chave dinamométrica as
zonas de ligação do tubo de alargamento que ligam
as unidades interior e exterior até atingir o binário
especificado.
As ligações incompletas podem provocar não
apenas fugas de gás, como também problemas no
ciclo de refrigeração.
Não aplique óleo de máquina de refrigeração na
superfície queimada.
27-PT
Comprimento do tubo de refrigerante
Único
Comprimento do tubo permitido (m)
Comprimento total L
50
Diâmetro do tubo (mm)
Lado do gás
Ø15,9
Duplo simultâneo, triplo
Comprimento do tubo permitido (m)
Compriment Tubos
o total distribuídos
Sistema
ℓ + ℓ ℓ
1 2 2
ℓ + ℓ ℓ
1 3 3
ℓ + ℓ ℓ
1 4 4
Máximo Máximo
DUPLO 50
TRIPLO 50
Sistema Tubo principal
Lado do gás Lado do líquido
DUPLO Ø15,9
TRIPLO Ø15,9
Figura de único Figura de duplo simultâneo
Unidade interior
Unidade interior
Unidade
exterior
Unidade
exterior
– 14 –
Diferença de altura (altura interior-exterior H) (m)
Unidade interior: Superior Unidade exterior: Inferior
30
Número de partes dobradas
Lado do líquido
Ø9,5
Diferença de altura (m)
Tubos (Interior-exterior H)
distribuídos
ℓ – ℓ
3 2
Unidade Unidade
ℓ – ℓ
4 2
interior: exterior:
ℓ – ℓ
4 3 Superior Inferior
Máximo
15 10 30
15 10 30
Diâmetro do tubo (mm)
Tubo de derivação
Lado do gás Lado do líquido
Ø9,5 Ø15,9 Ø9,5
Ø9,5 Ø12,7 Ø6,4
Figura do triplo Simultâneo
Unidade interior
Unidade
interior
Distribuidor
Unidade
2 3 exterior
2
1
30
10 ou menos
Interior-
Interior (∆h)
30 0,5
30 0,5
Número de partes
dobradas
10 ou menos
10 ou menos
Unidade
Unidade
interior
interior
4
3
Distribuidor
1
