Veaotsing

Teil on võimalik teha välismooduli tõrkediagnoosi välismooduli P.C. paneelil olevate LEDidega lisaks sisemooduli
juhtmega kaugjuhtimispuldile kuvatud kontrollkoodidele.
Kasutage LEDe ja kontrollkoode eri kontrollide jaoks. Sisemooduli juhtmega kaugjuhtimispuldile kuvatud
kontrollkoodide üksikasju kirjeldatakse sisemooduli paigaldusjuhendis.

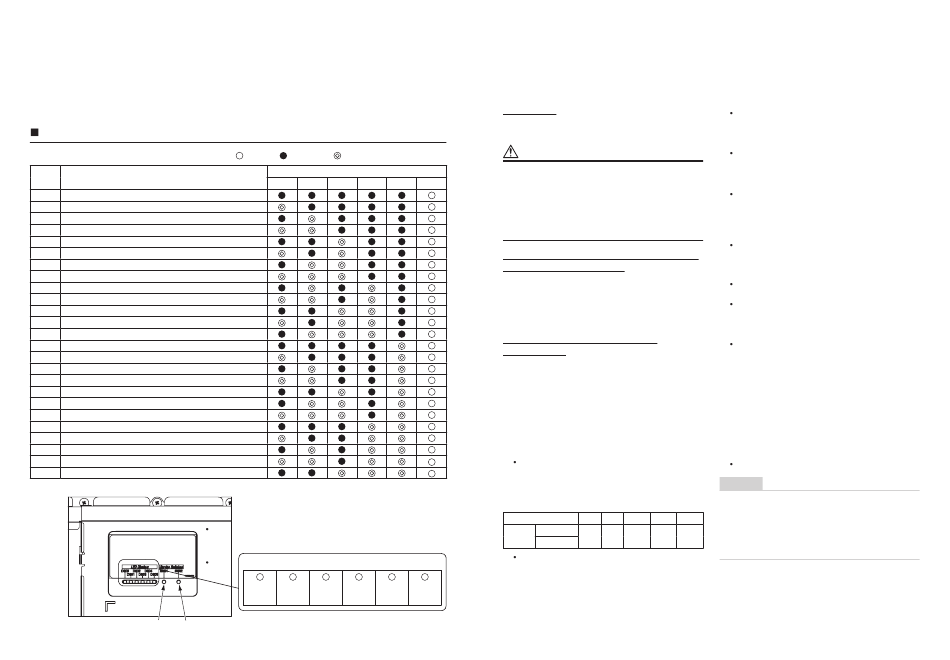

LED-näidikud ja kontrollkoodid
Nr Tõrke kirjeldus
1 Normaalne
2 Väljutustemperatuurianduri (TD) tõrge
3 Soojusvaheti temperatuurianduri (TE) tõrge
4 Soojusvaheti temperatuurianduri (TL) tõrge
5 Välisõhu temperatuurianduri (TO) tõrge
6 Imiõhu temperatuurianduri (TS) tõrge
7 Jahutusradiaatori temperatuurianduri (TH) tõrge
8 Anduri puudulik paigaldus (TE, TS)
9 EEPROM tõrge
10 Kompressori rike
11 Kompressori lukustus
12 Voolutuvastusahela tõrge
13 Korpuse termostaadi töö
14 P.C.-plaadi seadistamata mudelitüüp
15 MCU kommunikatsioonitõrge
16 Väljutustemperatuuri andur
17 Kõrgsurve SW töötamine
18 Vooluvarustuse tõrge
19 Jahutusradiaatori ülekuumenemise tõrge
20 Tuvastatud on gaasileke
21 4-suunalise klapi pöördrike
22 Kõrge rõhu vabastamise toiming
23 Ventilaatori süsteemi tõrge
24 Kompressori ajamielemendi lühis
25 Asendituvastusahela tõrge
SW1
SW2
43-EE
···SEES, :···VÄLJAS, ···Kiire vilkumine (5 korda/sek)
LED displays
D800 D801 D802 D803 D804
* LED-id ja lülitid asuvad välisseadme trükkplaadi
paremal ülaosas, nagu näidatud alloleval joonisel.
LED-näidikud
D800 D801 D802 D803 D804 D805
(kollane) (kollane) (kollane) (kollane) (kollane) (roheline)
15

Lisa

[1] Olemasolev torustik
Tööjuhised
Olemasolevat R22 ja R410A torustikku saab kasutada
uuesti meie digivaheldi R32 toote paigaldamisel.
HOIATUS
Olemasolevatel torudel kriimustuste ja mõlkide
olemasolu tuvastamine ja toru tugevuse
D805
vastupidavuse kinnitamine on tavapäraselt
kohapealne ülesanne.
Kui ettenähtud tingimusi on võimalik puhastada,
siis on võimalik uuendada olemasolevaid R22 ja
R410A torusid mudelitele R32 mõeldud torudele.
Olemasolevate torude taaskasutamiseks
vajalikud baastingimused
Kontrollige ja jälgige kolme tingimuse olemasolu
külmaagensi torustikus.
1. Kuiv (Torude sees ei ole niiskust.)
2. Puhas (Torude sees ei ole tolmu.)
3. Tihedad (Puuduvad külmaagensi lekked.)
Piirangud olemasolevate torude
kasutamisele
Järgmiste tingimuste korral ei tohi olemasolevaid
torusid nende olemasoleval kujul uuesti kasutada.
Puhastage olemasolevad torud või vahetage need
uute torude vastu.
1. Kui kriimustus või mõlk on tugev, kasutage
külmaagensi torude jaoks kindlasti uusi torusid.
2. Kui olemasoleva toru paksus on väiksem kui
jaotises „Toru läbimõõt ja paksus" märgitud,
kasutage külmaagensi torude jaoks kindlasti uusi
torusid.
R32 töörõhk on kõrge. Kui torul on kriim või
mõlk või kui kasutatakse õhemat toru, võib toru
survetugevus olla ebapiisav, mis võib halvimal
juhul põhjustada toru purunemise.
* Toru läbimõõt ja paksus (mm)
Toru välisläbimõõt Ø6,4 Ø9,5 Ø12,7 Ø15,9 Ø19,0
R32/R410A
Paksus 0,8
R22
Kui toru läbimõõt on Ø12,7 mm või vähem
ja paksus on vähem kui 0,7 mm, kasutage
külmaagensi torustiku jaoks uusi torusid.
– 22 –
3. Kui välismoodul jäeti koos lahti ühendatud torudega
või gaas lekkis torudest ja torusid ei parandatud ega
täidetud uuesti.
Võimalik, et vihmavesi või õhk (sh niiskus) võib
olla sattunud torusse.
4. Kui külmaagensit ei ole võimalik külmaagensi
kogumisseadet kasutades koguda.
Võimalik, et torude sisse jääb suur kogus
määrdunud õli või niiskust.
5. Kui olemasolevate torude külge on ühendatud
kaubandusest saada olev kuivati.
Võimalik, et on tekkinud roheline vaskoksiid.
6. Kui olemasolev õhukonditsioneer eemaldati pärast
külmaagensi kogumist.
Kontrollige, kas õli on tavapärasest õlist selgelt
erinev.
Jahutusseadme õli on värvi poolest vaserooste
värvi roheline:
Võimalik, et niiskus on õliga segunenud ja toru
sees on tekkinud rooste.
Õli värvus on muutunud, suur kogus setet või
ebameeldiv lõhn.
Jahutusõlis võib täheldada suurt kogust säravat
metallitolmu või muid kulumisjääke.
7. Kui õhukonditsioneeri kompressor on varasemalt
töökorrast läinud ja kompressor on välja vahetatud.
Kui täheldatakse õli värvuse muutumist, suurt
kogust jääke, helkivat metallitolmu või teisi
kulumisjääke või võõrmaterjalide segunemist, viib
see rikkeni.
8. Kui õhukonditsioneeri paigaldatakse ja
eemaldatakse korduvalt ajutiselt, näiteks liisimise
jms puhul.
9. Kui olemasoleva õhukonditsioneeri jahutusõli tüüp
on midagi muud, kui järgmine õli (Mineraalõli),
Suniso, Freol-S, MS (Sünteetiline õli),
alküülbenseen (HAB, Barrel-freeze), estrisari, ainult
teiste sarjade PVE.
Kompressori mähise isolatsioon võib laguneda.
MÄRKUS
Eeltoodud kirjeldused ja tulemused on meie ettevõttes
kinnitatud ja esindavad meie vaateid teie
õhukonditsioneeride kohta, kuid ei garanteeri nende
õhukonditsioneeride olemasolevate torude kasutamist,
0,8 0,8 1,0 1,0
mis on võtnud teistes ettevõtetes kasutusele
R32/R410A.
