Inspeção de fuga de gás
Use um detetor de fugas fabricado especialmente para
refrigerante HFC (R32, R410A, R134a, etc.) para realizar a
inspeção de fuga de gás R32.
* Os detetores de fuga de refrigerante HCFC convencionais
(R22, etc.) não podem ser usados, porque a sensibilidade cai
para aproximadamente 1/40 quando usado para refrigerante
HFC.
R32 tem uma alta pressão de funcionamento, por isso não instalar
corretamente pode resultar em fugas de gás tais como quando a
pressão sobe durante o funcionamento. Certifique-se de realizar
testes de fuga às conexões da tubagem.
Isolar as tubagens
As temperaturas no lado líquido e no lado do gás
serão baixas durante o resfriamento, portanto, para
evitar a condensação, certifique-se de isolar os
tubos em ambos os lados.
Isole os tubos separadamente para o lado de líquido
e gás.
Isole os tubos de derivação, seguindo as instruções
incluídas no manual de instalação fornecidas com o
kit do tubo de derivação.
33-PT

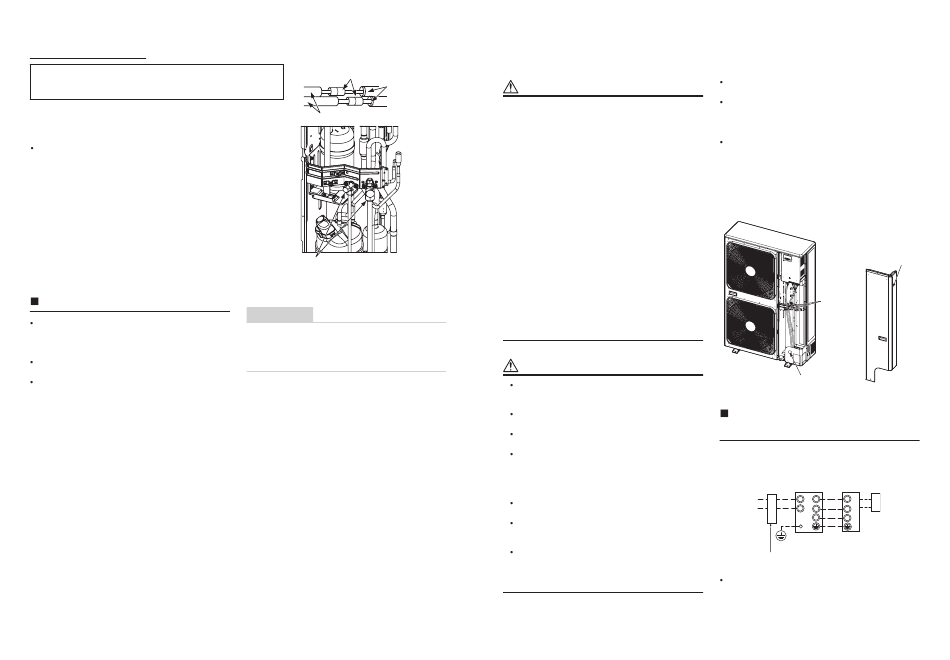

Locais de inspeção da unidade
interior (ligações de tubagem)
Tubagem do
refrigerante
Tubagem lateral da unidade interior
Locais de inspeção da unidade exterior
REQUISITO
Certifique-se de usar um material isolante que suporte
temperaturas acima de 120° C para o tubo do lado
do gás uma vez que esta tubagem fica muito quente
durante as operações de aquecimento.
– 17 –
7
Instalação eléctrica
AVISO
1
Utilize os fios especificados e certifique-se
de que os liga e fixa correctamente para
que a tensão externa exercida nos fios não
afecte a zona de ligação dos terminais.
Uma conexão ou fixação inadequada pode
provocar um incêndio, etc.
2
Não se esqueça de ligar o fio de terra.
(trabalho de conexão à terra)
Uma ligação à terra incompleta pode
provocar choques eléctricos.
Não faça uma conexão à terra conectando
os fios à tubagem de gás, tubagem de água,
pára-raios ou fios de terra de telefone.
3
O aparelho deve ser instalado em
conformidade com os regulamentos
nacionais relativos a instalações eléctricas.
Se o circuito de alimentação não tiver
capacidade suficiente ou a instalação ficar
incompleta, podem ocorrer choques eléctricos
ou incêndios.
ATENÇÃO
O fusível de instalação tem de ser utilizado para
o cabo de alimentação deste aparelho de ar
condicionado.
Uma instalação incorrecta / incompleta pode
provocar um incêndio eléctrico ou fumo.
Prepare uma fonte de alimentação exclusiva para
o aparelho de ar condicionado.
Este produto pode ser ligado à tomada.
Instalação eléctrica fixa:
Um interruptor que desliga todos os pólos e tem
uma separação de contacto de pelo menos 3 mm
deve ser incorporado na cablagem fixa.
Certifique-se de utilizar as braçadeiras de cabos
instaladas no produto.
Não danifique nem risque o núcleo condutor
ou o isolador interno dos cabos eléctricos e de
interligação do sistema ao descarná-los.
Utilize cabos de alimentação e de interligação
do sistema com a espessura especificada, o
tipo especificado e os dispositivos de protecção
necessários.
Retire o painel de serviço e poderá ver as peças
eléctricas no lado frontal.
Um tubo de conduta pode ser instalado através do
orifício para a cablagem. Se o tamanho do orifício
não for suficiente para o tubo da cablagem que será
utilizado, aumente o orifício ao tamanho apropriado.
Não se esqueça de prender os cabos de
alimentação e os cabos de interligação do sistema
com uma fita de fixação ao longo do tubo de ligação
para que não entrem em contacto com o compressor
ou o tubo de descarga.
(O compressor e o tubo de descarga ficam quentes
durante o funcionamento.)
Painel
de serviço
Braçadeira
de cabo
Orifício para tubagem
Cablagem entre unidade
interiores e exteriores
As linhas tracejadas mostram a instalação eléctrica
no local.
(Cabos de interligação
(Circuito principal) do sistema)
L 1 1
Energia de
N 2
2
entrada
Controlad
3
3
or remoto
Unidade exterior Unidade interior
Conexão à terra
Disjuntor
Ligue os cabos de interligação do sistema aos
números de terminal idênticos situados no bloco de
terminais de cada unidade.
Uma ligação incorrecta pode provocar uma falha.
34-PT
