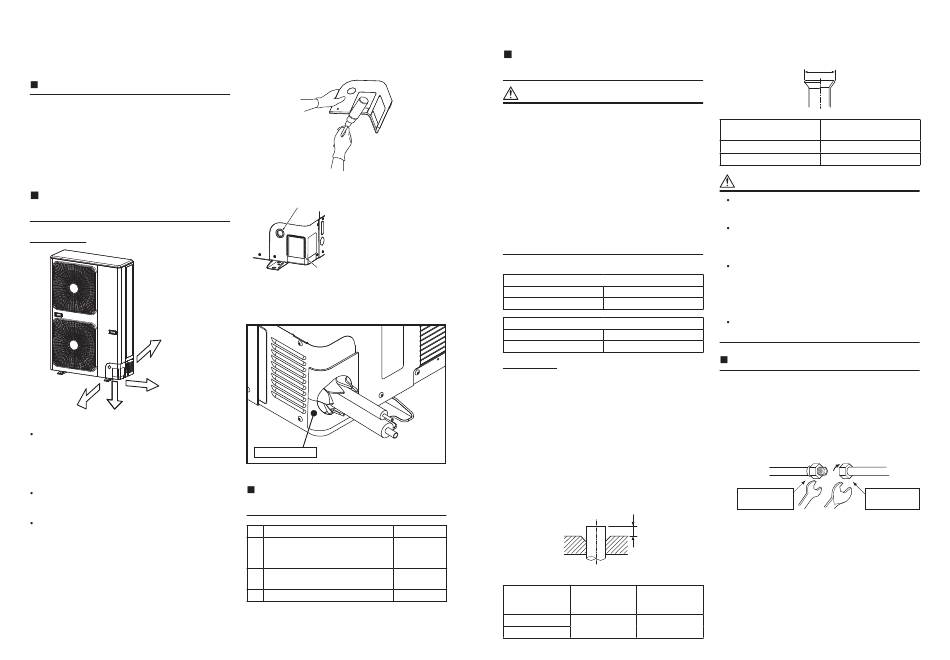

Koelmiddelleiding

Koelmiddelleiding
1. Gebruik de volgende specificaties voor de
koelmiddelleidingen:
Materiaal: naadloze, met fosfor zuurstofvrij
gemaakte koperen pijp
ø9,52; wanddikte 0,8 mm of meer
ø15,88; wanddikte 1,0 mm of meer
Gebruik geen koperen buizen met een geringere
wanddikte.
Verwijderen van
leidingafdekking
Verwijderen
Naar achteren
Naar de zijkant
Naar voren
Omlaag
De verbindingsleidingen tussen de binnen-
en buitenunit kunnen in 4 richtingen worden
aangesloten.
Verwijder de uitduwopening in het leidingdeksel
waardoor de leidingen of kabels door de onderplaat
moeten worden geleid.
Verwijder het leidingdeksel en tik met de steel van een
schroevendraaier een paar keer op het uitduwgedeelte.
Er kan vrij gemakkelijk een gat worden gemaakt.
Verwijder na het uitduwen de bramen rondom de
opening en bevestig de geleverde beschermende
bus en beschermend materiaal voor de doorvoer om
kabels en leidingen te beschermen.
Bevestig de leidingdeksels wanneer de leidingen
zijn aangesloten. Maak een uitsnijding onder
de leidingafdekking om het installeren te
vergemakkelijken.
Bevestig de leidingafdekking beslist na het verbinden
van de leidingen. De leidingafdekking kan gemakkelijk
worden bevestigd door de uitsparing aan de
onderkant van de leidingafdekking te verwijderen.
25-NL
* Draag beslist werkhandschoenen tijdens het
uitvoeren van de werkzaamheden.
Bijgeleverde beschermring
Bijgeleverd beschermingsmateriaal
* Bevestig het beschermingsmateriaal
goed.
Plak RUBBEREN VEL
vast na voltooiing van de bevestiging van
LEIDING BEVESTIGEN Volg de aanwijzingen in de afbeelding
RUBBEREN VEL
Installeren van optionele
onderdelen (los verkrijgbaar)
Naam van onderdeel Hoeveelheid
Koelmiddelleiding
A Vloeistofzijde: Ø9,5 mm Een van e
Gaszijde: Ø15,9 mm
Leidingisolatiemateriaal
B 1
(polyethyleenschuim, 10 mm dik)
C Afdichtpasta, PVC-tape Een van e
– 13 –
Aansluiten van de
koelmiddelleidingen
LET OP
4 BELANGRIJKE PUNTEN BIJ HET INSTALLEREN
VAN LEIDINGEN
1. Herbruikbare mechanische connectors en
snelkoppelingen zijn binnenshuis niet toegestaan.
Wanneer mechanische connectors binnenshuis
worden hergebruikt, moeten de afdichtende
onderdelen worden vernieuwd.
Wanneer snelkoppelingen binnenshuis opnieuw
worden gebruikt, moet het afsluitende gedeelte
van de koppeling opnieuw worden vervaardigd.
2. Zorg voor een strakke verbinding (tussen
leidingen en de unit).
3. Pomp de lucht uit de verbindingsleidingen met
een VACUÜMPOMP.
4. Controleer op gaslekkage. (Verbindingspunten)
Verbinden van leidingen
Vloeistofzijde
Buitendiameter
Ø9,5 mm
Gaszijde
Buitendiameter
Ø15,9 mm
Optrompen
1. Verkort de leiding met een pijpsnijder.
Verwijder bramen omdat deze een gaslekkage
kunnen veroorzaken.
2. Steek een flensmoer in de leiding en tromp de leiding.
Gebruik de flensmoeren geleverd bij de
airconditioner of specifiek die voor R32.
Plaats een flensmoer in de leiding en tromp de
leiding op.
Gebruik de flensmoeren geleverd bij de
airconditioner of specifiek die voor R32 of R410A.
U kunt echter ook de conventionele
gereedschappen gebruiken door de uitstekende
lengte van de koperen leiding aan te passen.
Uitsteekmarge voor optrompen: B (Eenheid: mm)
B
Rigide (koppelingstype)
Buitendiameter Bij gebruik
van van R32/R410A
koperleiding gereedschap
9,5
0 tot 0,5
15,9
Trompdiameter: A (Eenheid: mm)
A
Buitendiameter van
koperleiding
9,5
15,9
LET OP
Breng geen krassen aan op het binnenste
oppervlak van de knelkoppeling wanneer u bramen
verwijdert.
Het toepassen van knelkoppelingen terwijl er
krassen zijn op het binnenste oppervlak van de
snelkoppeling zal lekkage van koelgas tot gevolg
hebben.
Controleer dat het gedeelte dat met de
knelkoppeling is gemonteerd, niet is beschadigd,
vervormd of platgemaakt, en dat er geen
Dikte
spaanders zijn achtergebleven of andere
0,8 mm
problemen zijn, na het verwerken van de
knelkoppelingen.
Breng geen olie van het koelmiddelsysteem op het
oppervlak van de snelkoppeling aan.
Dikte
1,0 mm
Vastzetten van verbindingen
1
Houd de leidingen tegenover elkaar en
draai de fl ensmoer met de hand zo ver
mogelijk aan. Draai dan de moer met een
steeksleutel en een momentsleutel aan
op de manier zoals is weergegeven in de
afbeelding.
Half koppelstuk of packed klep
Extern
gegroefde kant
Draai de verbinding met een
gewone steeksleutel aan.
2
Gebruik, zoals is weergegeven in de
afbeelding, altijd twee sleutels om de
fl ensmoer van de klep aan gaszijde
los of vast te draaien. Als u maar één
sleutel gebruikt zal het niet mogelijk zijn
Gebruik van
om de moer met het voorgeschreven
conventioneel
aandraaimoment vast te zetten.
gereedschap
Om de fl ensmoer van de klep aan
vloeistofzijde los of vast te draaien gebruikt u
1,0 tot 1,5
echter maar één sleutel.
+0
A
–0,4
13,2
19,7
Flensmoer
Intern
gegroefde kant
Trek aan met
koppelsleutel.
