Gázszivárgás vizsgálata
Használjon kifejezetten a HFC hűtőközeghez (R32, R410A, R134a
stb.) gyártott szivárgásérzékelőt az R32 gázszivárgási vizsgálat
elvégzéséhez.
* A hagyományos HCFC hűtőközeghez (R22 stb.) való
szivárgásérzékelők nem használhatók, mert az érzékenység kb. az
1/40-ére csökken, ha HFC hűtőközeggel használják.
Az R32 magas nyomáson működik, így a nem megfelelően végzett
telepítési munka következtében gázszivárgás léphet fel, amit az jelez,
hogy a nyomás működés közben csökken. Végezze el a gázszivárgási
teszteket a csőcsatlakozásokon.
A csövek szigetelése
A hőmérsékletek mind a folyadék oldalon, mind a
gáz oldalon alacsonyak lesznek hűtés közben, így
a kondenzáció megelőzése érdekében a csöveket
feltétlenül szigetelje mindkét oldalon.
A csöveket elkülönítve szigetelje a folyadék oldalon
és a gáz oldalon.
Az elágazó csövek szigetelése során az elágazócső-
készlethez mellékelt szerelési útmutatóban leírtak
szerint járjon el.
33-HU

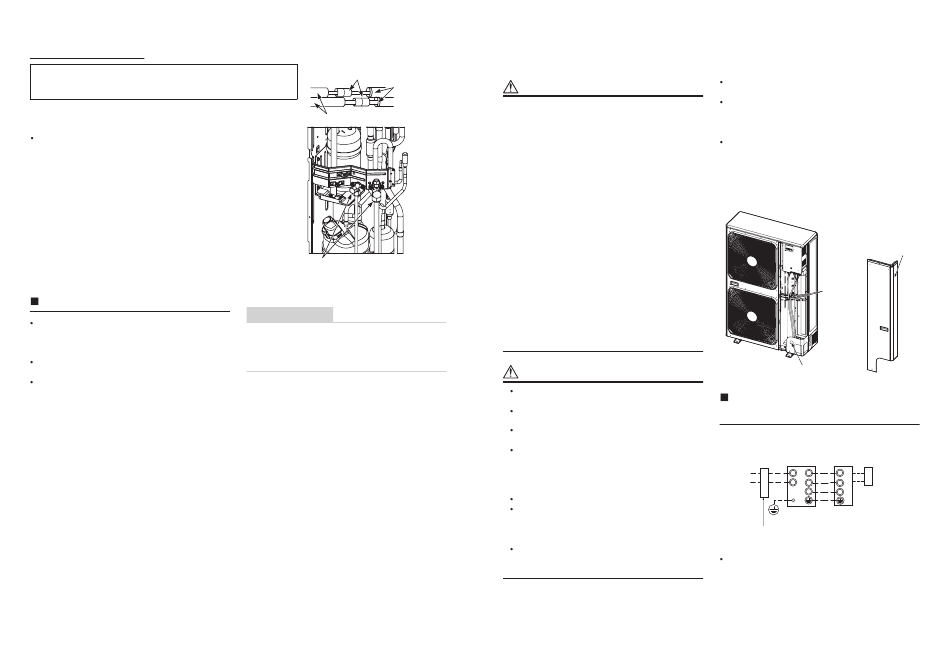

A beltéri egység ellenőrzési pontjai
(csőcsatlakozások)
Hűtőközegcsövek
A beltéri egység oldalsó csövei
Kültéri egység vizsgálati helyei
KÖVETELMÉNY
Olyan szigetelőanyagot használjon, amely ellenáll
a gázvezeték oldalon előforduló 120°C feletti
hőmérsékleteknek, mivel ez a cső a hűtési műveletek
közben nagyon felforrósodik.
– 17 –
7
Elektromos munkák
VIGYÁZAT
1
A megadott vezetékeket alkalmazva
biztosítsa a vezetékek csatlakoztatását és
rögzítését úgy, hogy az azokra ható külső
erők ne befolyásolják a csatlakozóblokkok
csatlakozóelemeit.
A nem megfelelő csatlakozás vagy rögzítés
tüzet stb. okozhat.
2
Feltétlenül csatlakoztassa a
földelővezetéket, (földelés)
A nem megfelelő földelés áramütést
okozhat.
Ne csatlakoztassa a földelő vezetéket
gázcsövekhez, vízvezetékekhez,
lámpaoszlopokhoz vagy a telefon földelő
vezetékeihez.
3
A készüléket a bekötésre vonatkozó
országos előírásoknak megfelelően
szerelje fel.
Az ellátó áramkör kapacitáshiánya vagy a
nem megfelelő szerelés áramütést vagy tüzet
okozhat.
FIGYELEM
A légkondicionáló áramellátásának biztosítására
beépített biztosítékot kell használni.
A nem megfelelő vagy hiányos bekötés elektromos
tüzet vagy füstöt okozhat.
A légkondicionálót külön tápcsatlakozásról kell
működtetni.
A termék hálózati tápellátásra csatlakoztatható.
Állandó bekötések:
A rögzített vezetékhálózatba be kell építeni egy
legalább 3 mm-es hézagú kapcsoló megszakítóval
ellátott, minden pólust kikapcsoló megszakítót.
Használja a termékhez mellékelt kábelcsíptetőket.
A vezetékvégek lecsupaszításakor ügyeljen
rá, hogy ne sértse vagy karcolja meg a
vezetőeret, a belső elektromos szigetelést vagy a
bekötővezetékeket.
Használjon előírt vastagságú, adott típusú hálózati
kábelt és bekötőkábelt, valamint kösse be a
meghatározott védőeszközöket.
Távolítsa el a panelt, hogy láthassa az elülső oldal
elektromos alkatrészeit.
A huzalozáshoz egy fémcsövet lehet a furaton
keresztül átvezetni. Ha a furat mérete nem
illeszkedik a használt védőcsőhöz, akkor fúrja ki újra
a furatot a megfelelő méretre.
A tápvezetékeket és a beltéri/kültéri
csatlakozóvezetékeket rögzítse az összekötőcső
mentén szalaggal úgy, hogy a vezetékek ne
érintkezhessenek a kompresszorral vagy az
leeresztő csővel.
(A kompresszor és a leeresztő cső forró lehet.)
Szerviz panel
Vezetékrögzítő
Cső-furat
A beltéri és kültéri egység
közötti bekötés
A szaggatott vonalak a helyszíni huzalozást jelölik.
(Rendszer-összekapcsoló
(Fő áramkör) vezetékek)
L 1 1
Bemenő
N 2
2
Távvezérlő
3
3
Kültéri Beltéri
egység
egység
Föld
Áramköri
megszakító
Csatlakoztassa a rendszer-összekapcsoló
vezetékeket az egységek csatlakozóblokkjain látható
azonos számozásnak megfelelően.
A helytelen csatlakoztatás hibához vezethet.
