Es zamanlı çalışma sistemleri için ayrılan
boru
Eş zamanlı ikiz sistemde ayrılan borunun kullanılacağı
TOSHIBA tarafından belirtildiğinde ayrılan boru
yeniden kullanılabilir.
Ayrılan boru model adı:
RBC-TWP30E2, RBC-TWP50E2, RBC-TRP100E
Eş zamanlı çalışma sistemi (ikili, üçlü sistem) için
mevcut klimayla ilgili olarak yetersiz sıkıştırma
mukavemeti olan ayrılan boruların kullanıldığı
durumlar vardır.
Bu tür bir durumda lütfen bu boruyu R32/R410A için
olan ayrılan boruyla değiştirin.
Boruların iyileştirilmesi
İç veya dış üniteyi uzun süreliğine sökerken veya
açarken borulara şu şekilde bakım yapın:
Aksi takdirde yoğuşmadan dolayı boruya nem veya
yabancı madde girdiğinde pas oluşabilir.
Pas temizlenerek sökülemez, yeni borular gerekir.
İyileştirme şekli
Yerleştirme yeri Dönem
1 ay veya daha
Sıkıştırma
fazla
Açık hava
1 aydan daha az
Sıkıştırma veya
İç bantlama
Her zaman
45-TR
– 23 –

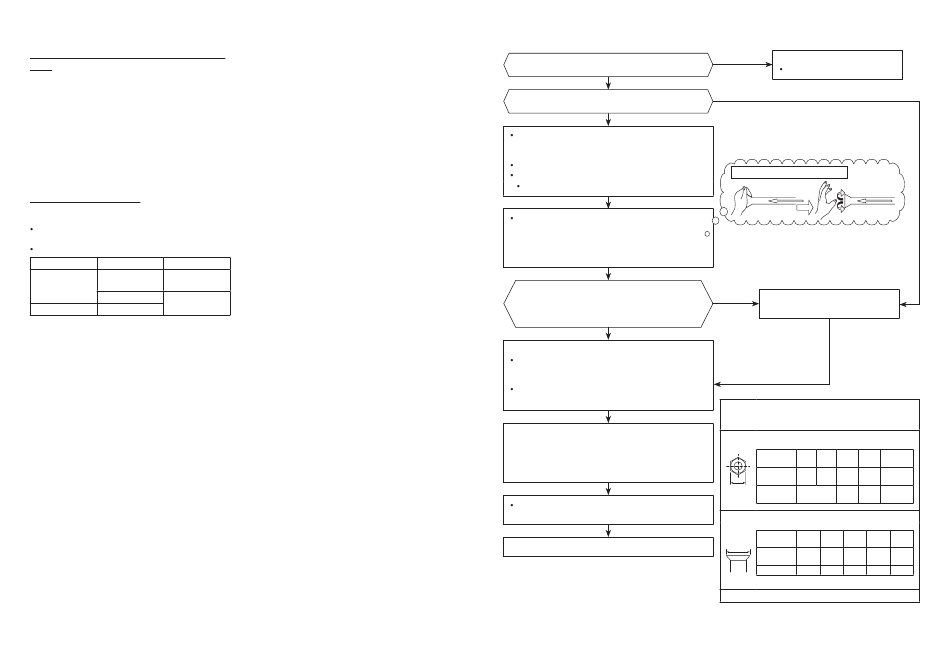

Mevcut borularda çizik veya göçükler var mı?
HAYIR
Mevcut klimayı işletmek olanaklı mı?
EVET
Mevcut klima soğutma modunda yaklaşık 30 dakika
işletildikten sonra,* soğutucu geri kazanma işlemi
yapın.
"13 Soğutucu kurtarma" bölümüne bakın
Boruları temizlemek ve yağı geri kazanmak için
Soğutucu kurtarma: Gaz toplama yöntemi
Mevcut klimayı boru tesisatından ayırın ve borunun
içinde kalan herhangi bir kalıntıyı yok etmek için
yıkama işlemi yapın (azot basıncı 0,5 MPa).
Not: İkiz, üçüz sistemde, ayırma borusunu
yıkadığınızdan da emin olun.
Geniş ölçüde rengi atmış yağ veya büyük ölçüde
kalıntı mı tahliye oldu? (Yağ bozulduğu zaman,
rengi çamurumsu bir renge veya siyaha döner.)
HAYIR
İç / dış ünite borularını mevcut borulara bağlayın.
İç / dış ünitelerin ana ünitesine bağlı bir konik
somunu kullanın. (Mevcut borunun konik somununu
kullanmayın.)
Boruları R32 ya uygun olacak biçimde kıvırma
işleminden geçirin.
GM80 (3 HP) veya üstünün dış ünitesi için Ø19 mm'lik
gaz borusu kullanılmışsa : (Bizim ürünümüz olan R32
model 3 ila 6 HP için gaz borusu boyutu Ø15,9 mm'dir).
→ Bkz. sayfa 21 "Mevcut boru tesisatı".
(Hava sızdırmazlık testi), Vakumla kurutma,
Soğutucu dolum, Gaz sızıntı testi
Test çalıştırması
EVET
Mevcut borular: Kullanılamaz.
Yeni borular kullanın.
HAYIR
Azot gazı basıncı 0,5 MPa
(Eğer herhangi bir kalıntı tahliyesi olursa, büyük
ölçüde kalıntı bulunduğuna karar verilir.)
EVET
Boruları temizleyin veya yeni boru
kullanın.
Boru kompresyonuna bağlı olarak konik somunlar
ve kıvırma işlemini değiştirmek için gereken boru
bağlantıları
1) Konik somun genişliği: H
Bakır boru
Ø6,4 Ø9,5 Ø12,7 Ø15,9 Ø19,0
dış çapı
R32,
17 22 26 29 36
R410A için
H
Yukarıdakiyle Yukarıdakiyle
R22 için 24 27
aynı aynı
2) Boruları kıvırma boyutu: A
Bakır boru
Ø6,4 Ø9,5 Ø12,7 Ø15,9 Ø19,0
dış çapı
A
R32,
9,1 13,2 16,6 19,7 24,0
R410A için
R22 için 9,0 13,0 16,2 19,4 23,3
R32/R410A için biraz daha geniştir
Soğutucu yağını kıvırma yüzeyine uygulamayın.
(mm)
(mm)
