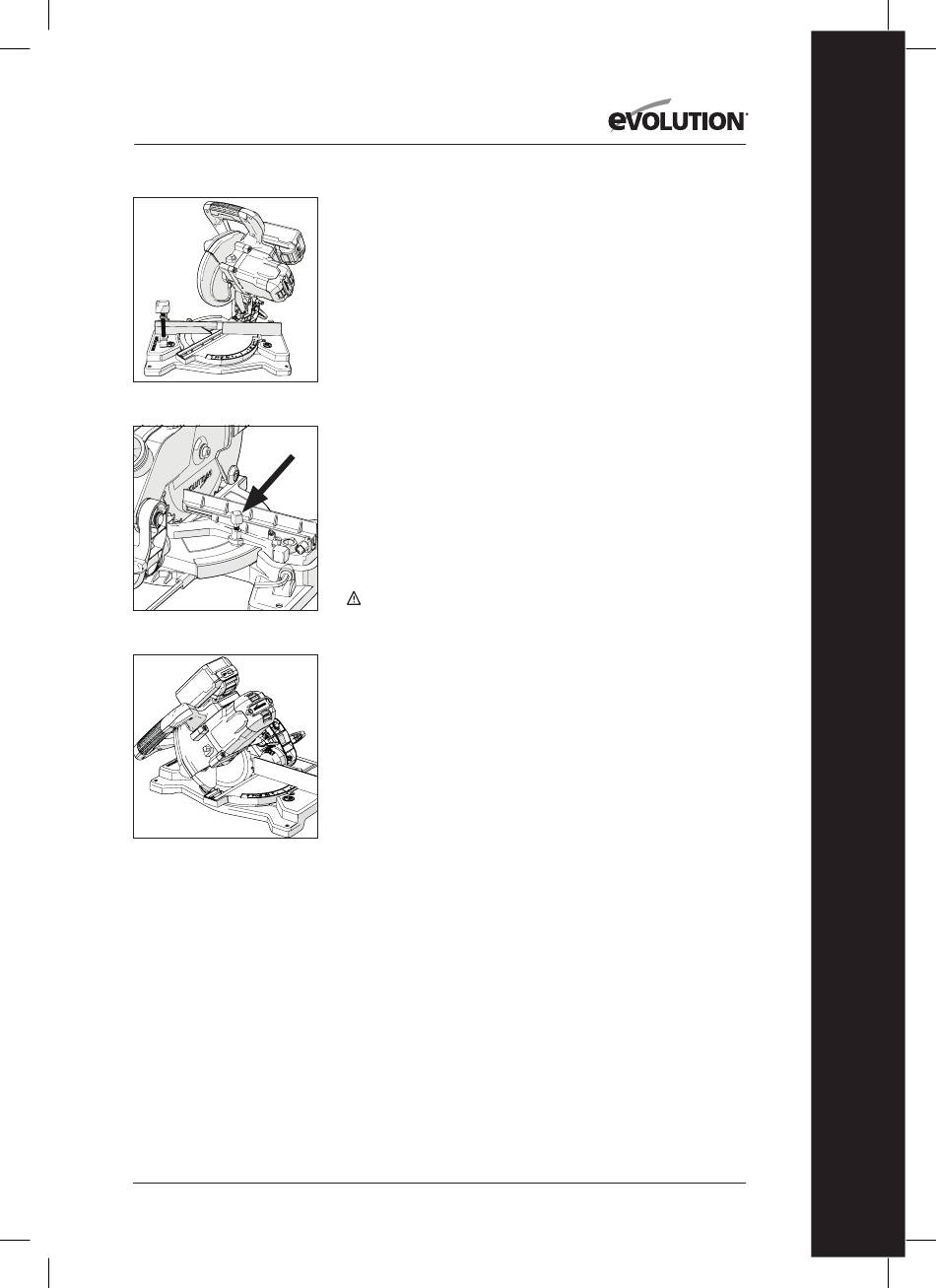

Fig. 17
Fig. 18
Fig. 19
• Sätt på motorn och låt sågbladet nå full hastighet.
• Sänk såghandtaget neråt och såga igenom arbetsstycket.
• Låt bladets hastighet göra arbetet, det finns ingen anledning att
applicera onödigt tryck mot såghandtaget.
• När sågningen har slutförts släpp PÅ-/AV-strömbrytaren.
• Låt bladet stanna helt.
• Låt såghuvudet höjas till det övre läget, med det lägre
bladskyddet som helt täcker bladets tänder, och såghuvudet låst
i det övre läget, innan såghandtaget släpps.
• Ta bort arbetsstycket.
GERINGSSÅGNING (Fig. 17)
Roteringsbordet på den här maskinen kan vridas 45° åt vänster eller
höger från den normala tvärsnittspositionen (0° gering).
Stationära lägen ges vid 45°, 30°, 22,5°, 15° och 0° för både höger
och vänster sida.
• Lossa geringslåsskruven (Fig. 18) genom att vrida den moturs.
• Vrid det roterande bordet till önskad vinkel. En skala för
geringsvinkel är inkorporerad i roteringsbordet för att hjälpa till
vid inställningen.
• Spänn geringslåsskruven när önskad vinkel uppnås.
VARNING: Det är viktigt (och bra praxis) att spänna
geringslåsskruven även om stationärt läge har valts.
AVFASNINGSLUTNING AV SÅGHUVUDET
Ett avfasningssnitt (Fig. 19) görs när roteringsbordet är inställt på
0° avfasningsvinkel.
Anmärkning: För att ge frihöjd åt det rörliga såghuvudet och
för att ge utrymme åt bladet, kan det vara nödvändigt att justera
staketets övre sektion. (Se sida 15)
Såghuvudet kan lutas från en normal 0° (vinkelrät position) till en
högsta vinkel på 45° från den vinkelräta mot vänster sida.
För att luta såghuvudet åt vänster:
• Lossa avfasningslåsskruven (Fig. 20).
• Luta såghuvudet i önskad vinkel. En vinkelskala tillhandahålls för
att underlätta inställning (Fig 21).
• Spänn avfasningslåsskruven när önskad vinkel har valts.
När sågningen är slutförd:
• Släpp PÅ-/AV-strömbrytaren, men håll händerna i position och
låt bladet stanna helt.
• Låt såghuvudet höjas till sin övre position, med det lägre
bladskyddet stängt innan du tar bort
dina händer
