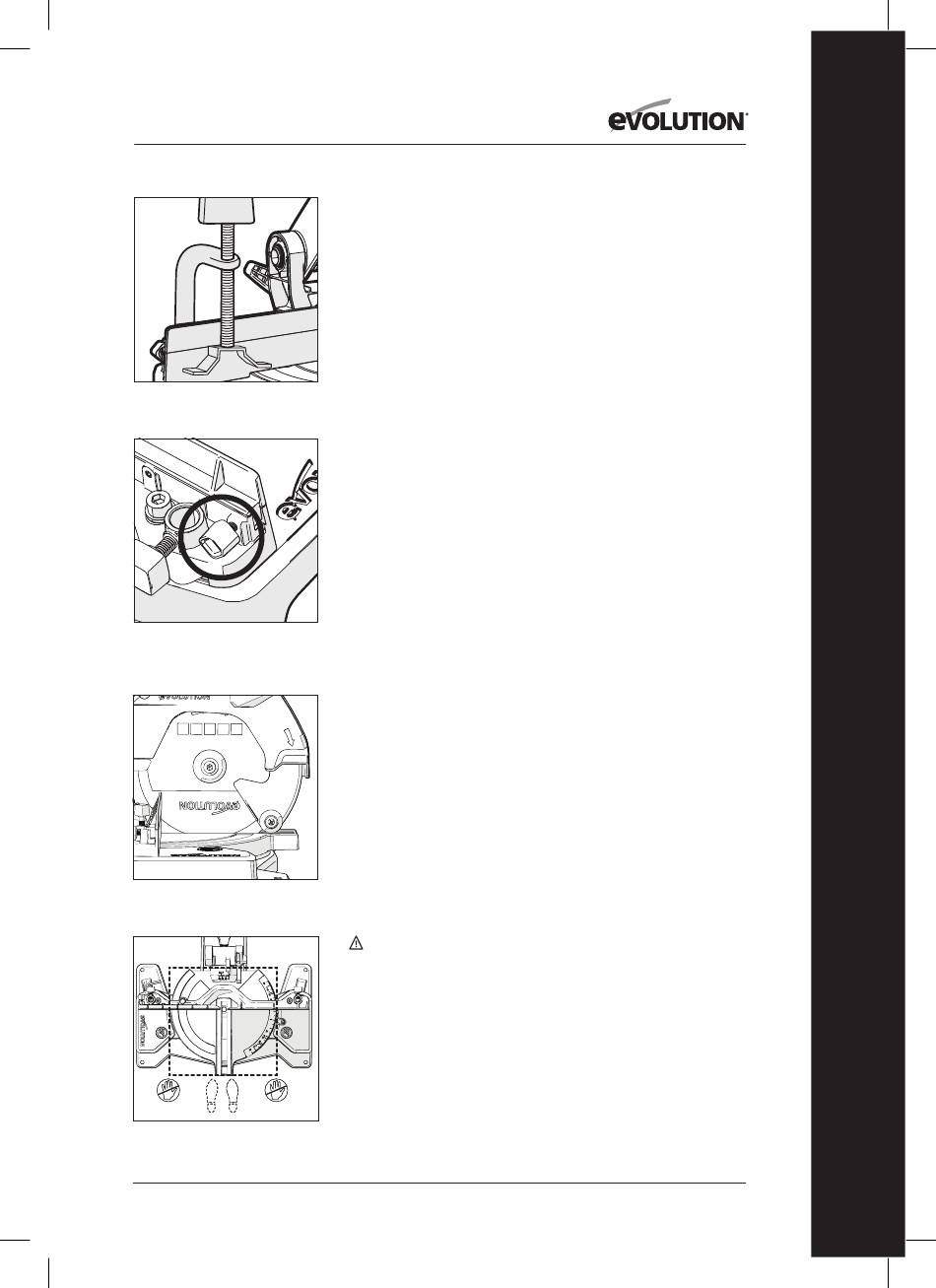

Afb. 3
Afb. 4
Afb. 5
No Hand
Zone
No-Hands Zone
No-Hands Zone
Afb. 6
VASTZETKLEM (Afb. 3)
Twee openingen (één aan elke kant) bevinden zich in de
achterkant van de geleider van de machine. Deze openingen zijn
aanwezig voor het positioneren van de vastzetklem bovenaan.
• Monteer de klem op de bevestigingsbus die het beste past bij de
zaagtoepassing, en zorg ervoor dat deze volledig naar beneden
wordt gedrukt.
• Plaats het te zagen werkstuk op de zaagdraaitafel,
tegen de geleider en in de gewenste positie.
• Pas de klem aan met gebruik van het handwiel, zodat de klem
het werkstuk stevig tegen de zaagtafel vastzet.
Voer een proefrun uit, terwijl de accu verwijderd is. Verzeker u
ervan dat de vastzetklem bovenaan niet met het pad van het
zaagblad interfereert, of met het pad van een ander onderdeel van
de zaagkop als die naar beneden gebracht wordt.
HET VERSCHUIFBARE BOVENGELEIDERGEDEELTE
Opmerking: De linkerkant van de geleider van de machine heeft
een instelbaar bovengedeelte. Wanneer bepaalde scherpe verstek-
of afschuiningshoeken geselecteerd worden, kan het nodig zijn om
het bovenste deel van de geleider naar links te schuiven. Dit zou
normaal genoeg ruimte moeten creëren zodat de zaagkop en het
blad kunnen zakken zonder te infereren met andere delen van de
machine.
Om de geleider af te stellen:
• Maak de duimschroef los (Afb. 4).
• Schuif het bovengedeelte van de geleider naar links naar de
gewenste positie en draai de duimschroef opnieuw aan.
• Voer een proefrun uit, terwijl de accu uit de machine verwijderd
is, om u ervan te verzekeren dat er geen interferentie is tussen
machineonderdelen als de zaagkop neergelaten wordt.
GEBRUIKSINSTRUCTIES
Let op: De verstekzaag moet vóór ieder gebruik
geïnspecteerd worden (met name het functioneren van de
veiligheidsafscherming). Zet de accu er niet in voordat een
veiligheidsinspectie uitgevoerd is.
Zorg ervoor dat de bediener voldoende is getraind in het gebruik,
de afstelling en het onderhoud van de machine, voordat de accu
erin gezet wordt en met de zaag gewerkt wordt.
WAARSCHUWING: Om het risico op letsel te verminderen,
de accu altijd verwijderen uit de machine vóór iedere vorm van
afstellen, service of onderhoud. Vergelijk de richting van de
rotatiepijl op de beschermkap met de richtingpijl op het blad.
De tanden van het blad moeten altijd naar beneden wijzen aan
de voorkant van de zaag (Afb. 5). Controleer de strakheid van de
asschroef.
No-Hands Zone
POSITIONERING VAN LICHAAM EN HAND (Afb. 6)
• Plaats nooit uw handen in de 'geen handen zone'
(houd ze ten minste 100 mm weg van het zaagblad). Houd uw
