handen
uit de buurt van het pad van het zaagblad.
• Verzeker u ervan dat het werkstuk zich stevig tegen de tafel en
tegen
de geleider bevindt, om beweging ervan te verhinderen.
• Gebruik een vastzetklem bovenaan indien mogelijk, maar
controleer dat deze
zo geplaatst is dat deze niet interfereert met het pad
van het zaagblad of andere bewegende machineonderdelen.
• Vermijd onhandige bewerkingen en handposities waarbij door
een onverwachtse beweging uw vingers of handen in het
zaagblad terecht zouden kunnen komen.
• Voordat u een snede gaat maken, eerst 'proefdraaien' terwijl de
accuverwijderd is, zodat u het pad van het zaagblad kunt zien.
• Houd uw handen in positie totdat de AAN/UIT-trekker losgelaten
is en het zaagblad volledig gestopt is.
AFSTELLING VAN PRECISIEHOEKEN
Verschillende controles/aanpassingen zijn mogelijk op deze
machine.
De bediener heeft een 45°/45°/90° instelhoek (niet meegeleverd)
nodig om deze controles en afstellingen uit te voeren.
WAARSCHUWING: Controles/aanpassingen mogen alleen
uitgevoerd worden
wanneer de accu uit de machine verwijderd is.

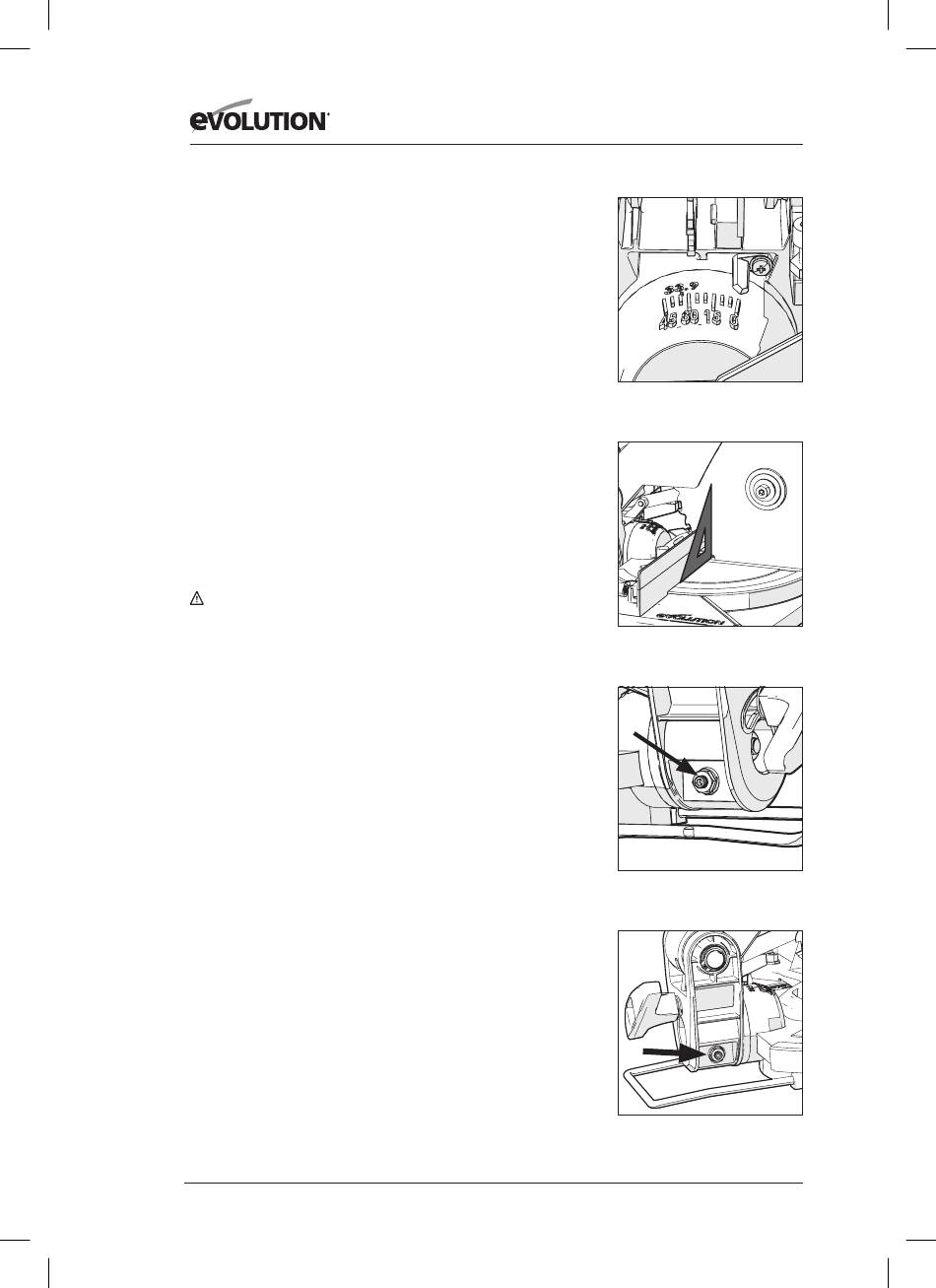

AFSCHUININGSHOEKEN (0° en 45°)
0° afstelling afschuiningsstop
• Zorg ervoor dat de zaagkop zich in de vergrendelde positie
bevindt met de grendelpen volledig in de bus (zie Afb. 15).
• Zorg dat de zaagkop naar boven is gericht tegen zijn stop
en dat de afschuiningwijzer 0° aangeeft op de schaal (Afb. 7).
• Plaats de instelhoek op de tafel met een korte kant tegen de
geleider en de andere korte kant tegen het zaagblad (vermijd de
TCT-tanden van het zaagblad) (Afb. 8).
• Als het blad niet in een hoek van 90 graden (haaks) met de
verstektafel staat, moet het worden bijgesteld.
• Maak de vergrendelingshendel voor schuin zagen los en
beweeg de zaagkop naar links.
• Maak de borgmoer van de stopschroef van de neerwaartse slag
los met een 10 mm moersleutel (niet meegeleverd) (Afb. 9).
• Gebruik de inbussleutel om de schroef naar binnen of buiten te
draaien om de hoek van het zaagblad aan te passen.
• Plaats de zaagkop terug in de hoogste stand en controleer
de hoekuitlijning opnieuw met de instelhoek.
• Herhaal de bovenstaande stappen totdat een correcte
hoekuitlijning
bereikt is.
• Draai de borgmoer van de afschuiningshoekafstelling stevig
aan.
45° afstelling afschuiningsstop
• Maak de vergrendelingshendel voor schuin zagen los en kantel
