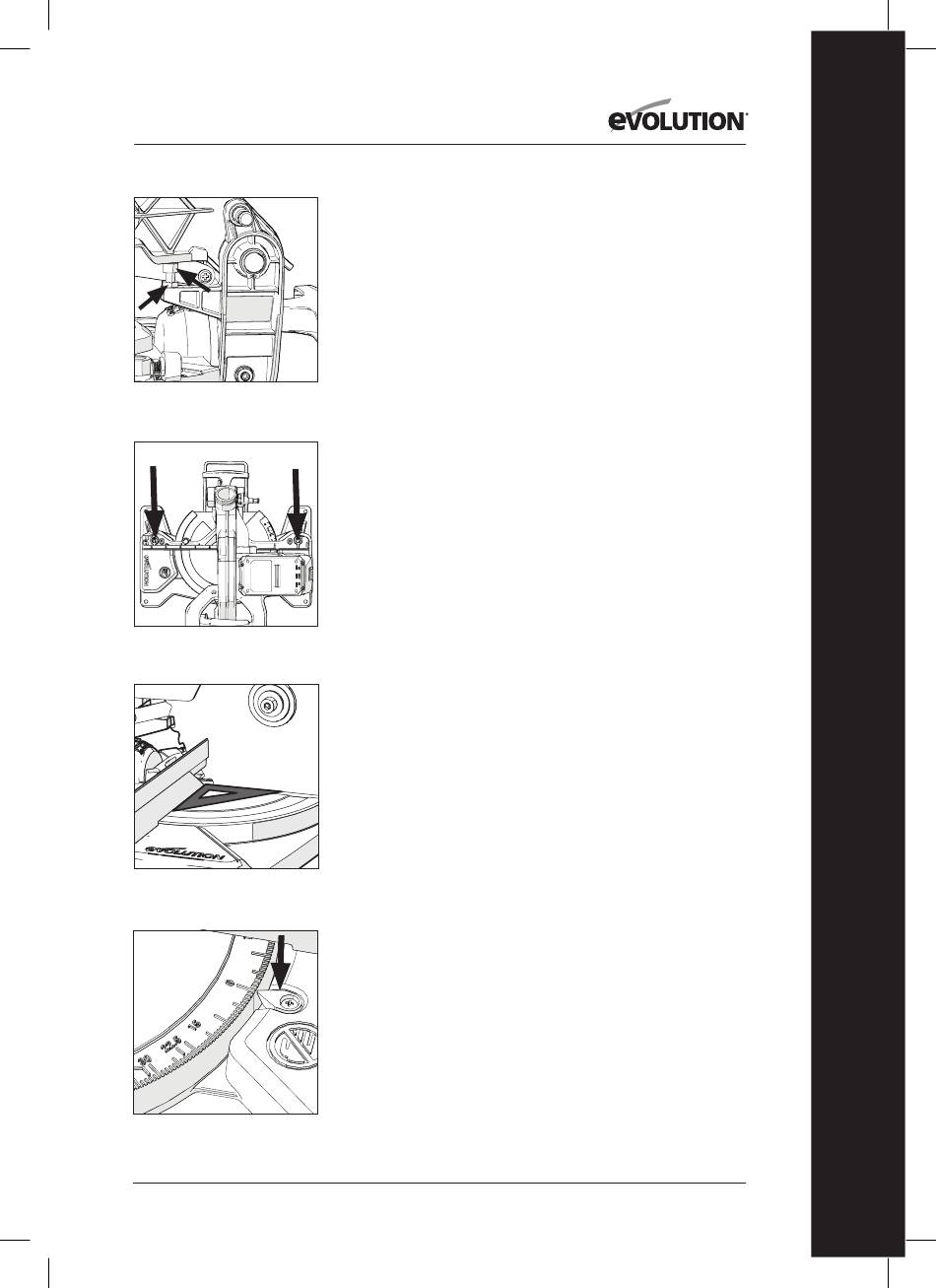

Fig. 11 A + 11 B
Fig. 12
Fig. 13
Fig. 14
SÅGHUVUDETS FÖRFLYTTNING
Justering av såghuvudets nedåtgående förflyttning
För att förhindra att bladet kommer i kontakt med någon del av
maskinens metallbas kan nedåtförflyttningen av såghuvudet
justeras. Sänk såghuvudet och kontrollera eventuell bladkontakt
med maskinbasen.
Om nedåtförflyttningen av såghuvudet behöver justeras:
• Lossa låsmuttern på nedåtförflyttningens spärrskruv med en 10
mm skiftnyckel (ingår inte) (Fig. 11 A).
• Vrid justeringsskruven (Fig. 11B) utåt (moturs) med en 5 mm
insexnyckel (ingår inte) för att minska nedåtförflyttningen för
såghuvudet.
• Vrid justeringsskruven inåt (medurs) för att öka
nedåtförflyttningen av såghuvudet.
• Spänn justeringsskruvens låsmutter när lämplig
nedåtförflyttning av såghuvudet uppnås.
JUSTERING AV STAKET
Staketet måste vara inställt på 90° (rät) till ett korrekt monterat blad.
Roteringsbordet måste vara inställt på 0° geringvinkel.
Anmärkning: Staketet fästs på maskinens bas med två
insexskruvar som är belägna på vardera ände av staketet i förlängda
skåror (Fig. 12).
• Se till att såghuvudet är i nedåtlåst position med låsstiftet helt
fäst i sitt uttag (Fig. 15).
• Placera en gradskiva på bordet med en kort kant mot staketet
och den andra korta kanten mot bladet (undvik bladtändernas
TCT-spetsar) (Fig. 13).
• Upprepa på båda sidorna av bladet.
• Om justering är nödvändig, lossa de två fästskruvarna på staketet
med en 5 mm insexnyckel (ingår inte).
• Ompositionera staketet i dess förlängda skåror tills justering
uppnås.
• Spänn insexskruvarna ordentligt.
GERINGSVINKELSKALOR OCH PEKARE
Anmärkning: Det finns dubbla geringsvinkelskalor ingjutna
på höger sida av roteringsbordet. En liten pekare i maskinbasen
indikerar den valda vinkeln (Fig. 14).
SLUTLIGA JUSTERINGSKONTROLLER
Med maskinen avstängd och batteriet borttaget, utför följande (när
alla justeringar har gjorts);
• Ställ in maskinen på respektive maximal inställning.
