Evolution R185CMS-Li Anweisungen Seite 178

MONTERING OCH FÖRBEREDELSE
För att sätta in/ta bort batteriet
För att montera batteriet, sätt in det ordentligt i verktyget
tills du hör ett klick, se till att batteriet är helt på plats och
låst i läge.
För att ta bort batteriet, tryck ner batteriets
utlösningsknapp och dra ut batteriet ur verktyget.
VARNING: Ta alltid bort batteriet från maskinen
innan några justeringar görs.

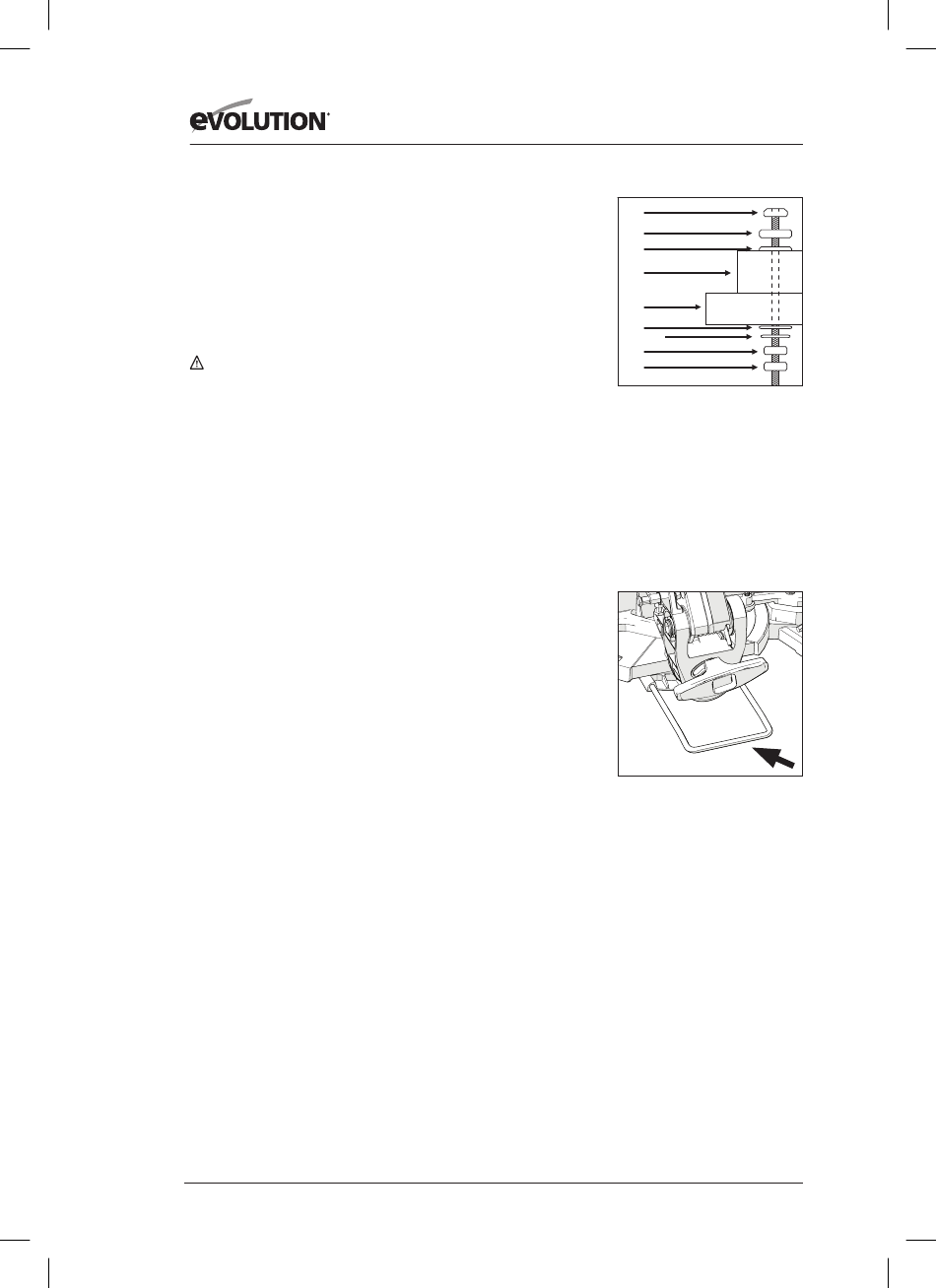

PERMANENT MONTERING AV GERINGSSÅGEN
För att minska risken för skada från oväntade sågrörelser,
placera sågen i önskat läge antingen på en arbetsbänk
eller annat lämpligt maskinställ. Sågens bas har fyra
monteringshål igenom vilka lämpliga bultar (ingår inte) kan
placeras för att fästa geringssågen. Om sågen ska användas
på en plats, fäst den permanent på arbetsbänken med
lämpliga fästen (ingår inte). Använd låspackningar och
muttrar på undersidan av arbetsbänken (Fig. 1).
• För att undvika skada på grund av omkringflygande
skräp, placera sågen så att andra personer eller
förbipasserande inte kan komma för nära (eller bakom)
den.
• Placera sågen på en fast, jämn yta där det finns gott om
plats för hantering och korrekt stöd för arbetsstycket.
• Stöd sågen så att maskinbordet är i stadigt och sågen
inte gungar.
• Bulta eller kläm fast sågen på säkert vis i stödstället eller
arbetsbänken.
Anmärkning: Dessa maskiner har en bakre
stabiliseringsarm som finns under avfasningsaxeln.
Om den är monterad på detta sätt, ska den här armen
förlängas från basen, speciellt om maskinen ska användas
fristående på en arbetsbänk (Fig. 2).
Den här armen kommer att ge extra stabilitet för att
förhindra att maskinen tippar om såghuvudet plötsligt
släpper.
www.evolutionpowertools.com
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
Fig. 1
(1) Sexkantsbult
(2) Fjäderpackning
(3) Platt packning
(4) Geringsågbas
(5) Arbetsbänk
(6) Platt packning
(7) Fjäderpackning
(8) Insexmutter
(9) Låsmutter
Fig. 2
178
(7)
