Evolution R185CMS-Li Anweisungen Seite 163

www.evolutionpowertools.com

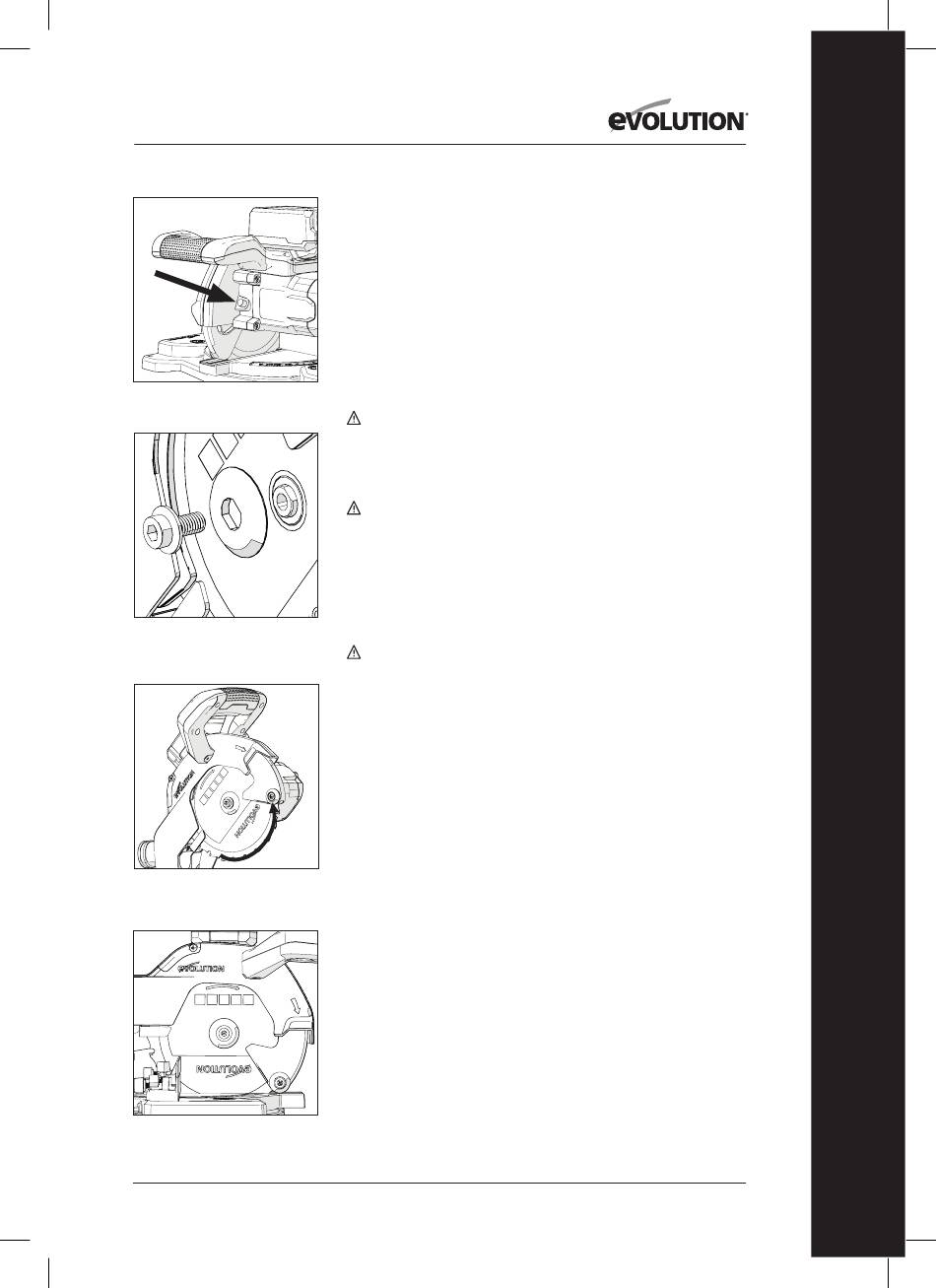

Afb. 24
1
2
Afb. 25
Afb. 26
A
Afb. 27
• Zorg ervoor dat beschadigde onderdelen door een bekwame
monteur vervangen worden en dat er een veiligheidsinspectie
wordt uitgevoerd voordat de machine opnieuw gebruikt wordt.
LANGE WERKSTUKKEN ONDERSTEUNEN
Het vrije uiteinde van een lang werkstuk moet ondersteund
worden op dezelfde hoogte als de machinetafel. De operator
dient gebruik van extra ondersteuning op afstand van de tafel te
overwegen.
EEN ZAAGBLAD INSTALLEREN OF VERWIJDEREN
Waarschuwing: Voer deze handeling alleen uit wanneer de
accu uit de machine verwijderd is.
Opmerking: Aanbevolen wordt dat de bediener beschermende
handschoenen draagt bij het hanteren van het zaagblad bij
installatie of vervangen van het zaagblad.
Waarschuwing: Gebruik alleen originele Evolution-zaagbladen
of zaagbladen die speciaal zijn aanbevolen door Evolution Power
Tools en die voor deze machine zijn ontworpen. Zorg ervoor
dat de maximale snelheid van het zaagblad hoger is dan de
motorsnelheid van de machine.
Opmerking: Inzetstukken voor vermindering van bot worden van
de zaag mogen uitsluitend gebruikt worden in overeenstemming
met de instructies van de fabrikant.
Waarschuwing: De asschroef heeft een linkse schroefdraad.
Draai met de klok mee om los te draaien. Draai tegen de klok in om
vast te zetten.
Houd de asvergrendelingsknop op de motorbehuizing ingedrukt
en draai de asschroef met de meegeleverde inbussleutel totdat
de knop volledig in de as zit en de as vergrendelt (Afb. 24).
Ga door om de asschroef te verwijderen, evenals de buitenste
zaagbladflens
(Afb. 25). Laat de asvergrendelingsknop los.
• Zorg ervoor dat de flenzen van het zaagblad en het blad schoon
en niet verontreinigd zijn.
• De binnenste bladflens moet op zijn plaats worden gelaten,
maar als hij wordt verwijderd om hem schoon te maken, moet
hij op dezelfde manier worden teruggeplaatst als hij uit de
machine verwijderd is.
Om het zaagblad in te zetten de onderste zaagbladbeschermkap
omhoog in de bovenste zaagbladbeschermkap draaien en de
onderste zaagbeschermkap in deze positie laten (Afb. 26).
Installeer het nieuwe blad op de binnenste flens en zorg ervoor
dat het goed op de flensschouder zit. Laat vervolgens de onderste
zaagbladbeschermkap langzaam teruggaan in de oorspronkelijke
gesloten stand.
Zorg dat de rotatiepijl op het zaagblad (A) overeenkomt met de
rotatiepijl op de bovenbeschermkap (B) (Afb. 27).
163
NL
