Evolution R185CMS-Li Anweisungen Seite 180

väg eller andra rörliga maskindelar.
• Undvik besvärliga manövreringar och handpositioner där ett
enkelt misstag skulle kunna leda till att fingrar eller händer
kommer i kontakt med bladet.
• Innan sågning påbörjas, försök göra en testkörning med
batteriet borttaget från maskinen så att du kan se bladets väg.
• Håll dina händer i position fram tills PÅ-/AV-strömavbrytaren har
släppts och bladet har stannat helt.
JUSTERING AV PRECISIONSVINKLAR
Flera olika kontroller/justeringar är möjliga på den här maskinen.
Operatören kommer att behöva en 45°/45°/90° gradskiva (ingår
inte) för att utföra dessa kontroller och justeringar.
VARNING: Kontroller/justeringar ska endast utföras när
batteriet är borttaget från maskinen.

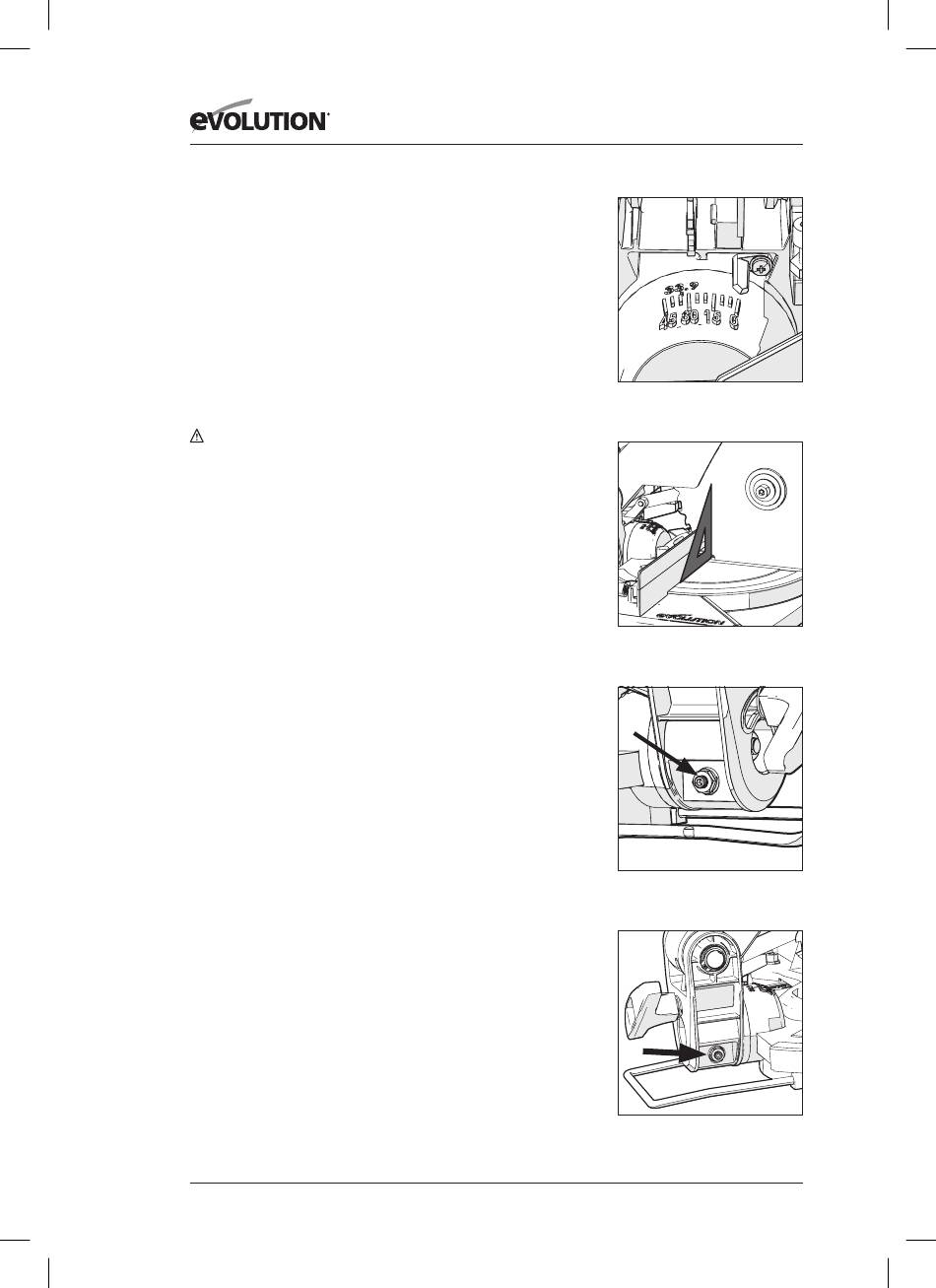

AVFASNINGSVINKLAR (0° och 45°)
0° justering av avfasningsspärr
• Se till att såghuvudet är i nedlåst position med låsstiftet fäst i sitt
uttag (Fig. 15).
• Se till att låshuvudet är upprätt, mot sin spärr och att
avfasningspekaren indikerar 0° på skalan (Fig. 7).
• Placera gradskivan på bordet med en kort kant mot bordet och
den andra korta kanten mot bladet (undvik bladtändernas TCT-
spetsar) (Fig. 8).
• Om bladet inte är 90° (rät) med geringsbordet, behövs justering.
• Lossa avfasningslåshandtaget och luta såghuvudet åt vänster.
• Lossa låsmuttern på avfasningsvinkelns justeringsskruv med en
10 mm skiftnyckel och 3 mm insexnyckel (ingår inte) (Fig. 9).
• Använd insexnyckeln för att vrida skruven inåt eller utåt för att
justera bladvinkeln.
• Sätt tillbaka såghuvudet i dess upprätta läge och kontrollera
vinkeljusteringen på nytt med gradskivan.
• Upprepa ovanstående steg tills korrekt vinkeljustering uppnås.
• Spänn vinkeljusteringens låsmutter ordentligt.
45° justering av avfasningsspärr
• Lossa låshandtaget för avfasning och luta såghuvudet helt åt
vänster tills det vilar mot en 45° spärr.
• Använd en gradskiva (undvik bladtändernas TCT-spetsar), för att
kontrollera att bladet är 45° mot bordet.
• Om sågbladet inte är i exakt position krävs justering.
• Sätt tillbaka såghuvudet i dess upprätta position.
• Lossa låsmuttern på 45° avfasningsjusteringsskruven med en 10
mm skiftnyckel och 3 mm insexnyckel (ingår inte).
• Använd insexnyckel för att justera justeringsskruven inåt eller
utåt efter behov (Fig. 10).
• Luta såghuvudet till 45° och kontrollera positionen på nytt med
gradskivan.
• Upprepa ovanstående steg tills den korrekta vinkeljusteringen
uppnås.
• Spänn justeringsskruvens låsmutter ordentligt när korrekt
justering har uppnåtts.
www.evolutionpowertools.com
Fig. 7
Fig. 8
Fig. 9
Fig. 10
180
