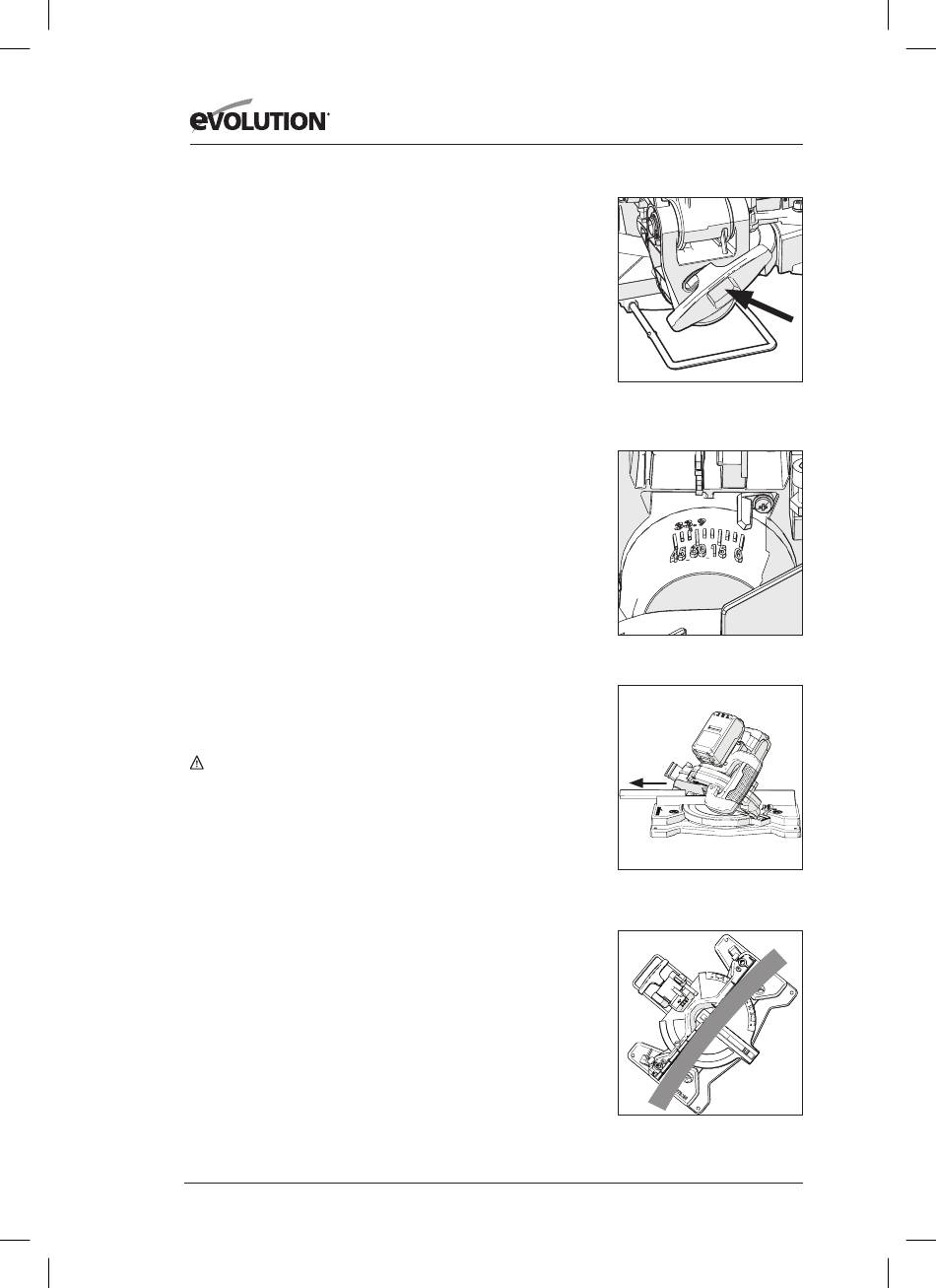

SCHUIN KANTELEN VAN DE ZAAGKOP
Een afgeschuinde snede (Afb. 19) wordt gemaakt met de
draaitafel ingesteld op
0° verstekhoek.
Opmerking: Om ruimte te maken voor de bewegende zaagkop en
het pad van het zaagblad vrij te houden, kan het nodig zijn om het
bovengedeelte van de geleider aan te passen. (Zie pagina 15)
De zaagkop kan gekanteld worden van de normale 0° (loodrechte
stand) tot een maximale hoek van 45° alleen van de loodrechte
stand naar links.
Om de zaagkop naar links te kantelen:
• Draai de borgmoer van de schuinehoekafstelling los (Afb. 20).
• Kantel de zaagkop tot de gewenste hoek. Er is een gradenboog
beschikbaar als hulpmiddel bij het instellen (Afb. 21).
• Draai de borgmoer van de schuinehoekafstelling vast als de
gewenste hoek geselecteerd is.
Als u klaar bent met zagen:
• Laat de AAN/UIT-trekker los, maar houd uw handen
in positie en wacht tot het blad helemaal stilstaat.
• Laat de zaagkop omhooggaan naar de bovenpositie, met het
zaagblad gesloten, voordat u
uw hand(en) weghaalt
VERSTEKZAGEN (Afb. 22)
Samengesteld zagen is een combinatie van verstek en afschuining
tegelijkertijd. Wanneer samengesteld zagen nodig is, selecteert
u de gewenste afschuinings- en verstekposities zoals eerder
beschreven.
WAARSCHUWING: Controleer altijd dat het pad van het
zaagblad niet interfereert met de geleider van de machine of
andere delen van de machine. Voer een proefrun uit terwijl de accu
verwijderd is. Pas het linksboven-gedeelte van de geleider aan,
indien nodig.
GEBOGEN MATERIAAL ZAGEN (Afb. 23)
Voordat u materiaal gaat zagen, moet u eerst kijken of het gebogen
is. Indien het werkstuk gebogen is, moet het geplaatst en gezaagd
worden zoals hieronder wordt weergegeven.
Plaats het werkstuk niet op een verkeerde manier en zaag het
werkstuk niet zonder de ondersteuning van de geleider.
VASTGELOPEN MATERIAAL VERWIJDEREN
• Zet de verstekzaag uit door de AAN/UIT-trekker los te laten.
• Wacht tot het zaagblad helemaal stilstaat.
• Verwijder de accu uit de machine.
• Verwijder voorzichtig alle vastgelopen materiaal uit de machine.
• Controleer de staat en de werking van de beschermkap.
• Controleer op schade aan andere onderdelen van de machine,
zoals bijvoorbeeld het zaagblad.
www.evolutionpowertools.com
Afb. 20
Afb. 21
Afb. 22
Afb. 23
