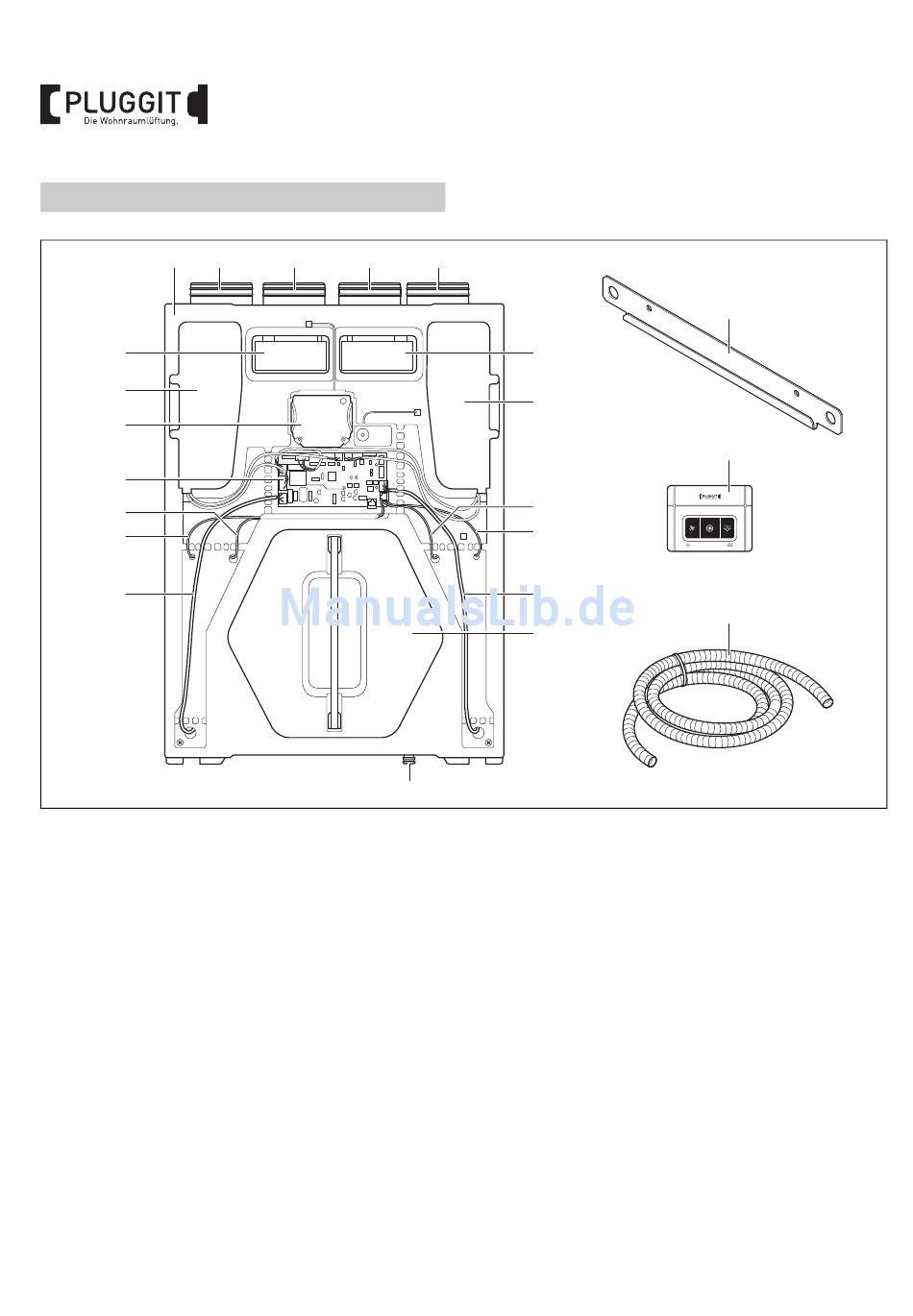

3. ÜBERSICHT AC200
1
19
18
17
16
15
14
13
1 Wohnraumlüftungsgerät AC200
2 Anschluss für Zuluft
3 Anschluss für Abluft
4 Anschluss für Außenluft
5 Anschluss für Fortluft
6 Filter F7-Qualität (Außenluft)
7 Abluftventilator
8 Temperaturfühler Außenluft (T1)
9 Temperaturfühler Fortluft (T4)
10 Kabel für Fernbedienung
11 Kreuz-Gegenstromwärmetauscher
12 Kondensatanschluss
4
BIA Wohnraumlüftungsgerät Avent C200
2 3 4 5
6
7
8
9
10
11
12
13 Kabel für Stromversorgung
14 Temperaturfühler Zuluft (T2)
15 Temperaturfühler Abluft (T3)
16 Steuerungsplatine
17 Bypass
18 Zuluftventilator
19 Filter G4-Qualität (Abluft)
20 Wandhalterung
21 Kabelgebundene Fernbedienung
22 Kondensatleitung
Zusätzlich ist im Lieferumfang ein Schlauchhalter für
die Kondensatleitung enthalten.
20
21
22
