Pluggit Avent AC200 Betriebs Und Installationsanleitung Seite 32

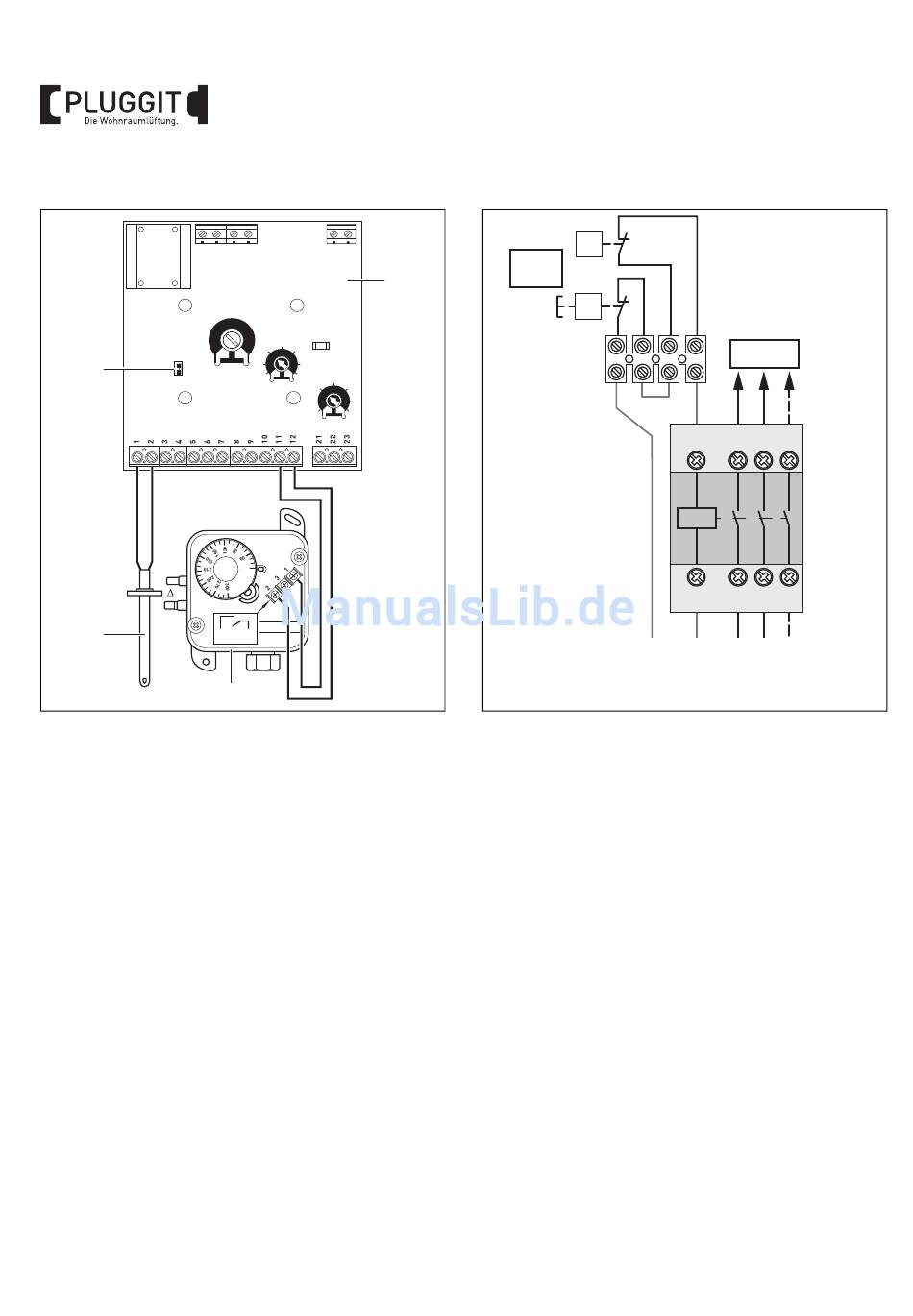

Zulufttemperaturregelung mit internem Sollwertgeber
4
INT/EXT
p
3
1 Elektrisches Vorheizregister ACHR200
2 Differenzdruckschalter ACDS200
3 Externer Kanaltemperaturfühler ACKF200
Anschluss an der Hauptplatine siehe Seite 14.
4 Jumper INT/EXT
Die Überwachung des Mindestvolumenstroms erfolgt
durch den Differenzdruckschalter ACDS200 (2).
Die Messung der Temperatur in der Luftleitung erfolgt
durch den Kanaltemperaturfühler ACKF200 (3).
Der Jumper (4) ist geschlossen.
Klemmbelegung
1 Externer Kanaltemperaturfühler ACKF200
2 Masse (GND)
3 Externer Sollwertgeber
4 Ausgang 10 V
5 Rücksetzen
6 Masse (GND)
7 Begrenzungssensor
8 Masse (GND)
9 Externer Eingang 0-10 V
10 Masse (GND)
11 Freigabe Wohnraumlüftungsgerät AC200
12 Masse (GND)
30
BIA Wohnraumlüftungsgerät Avent C200
29 28 27 26 25 24
15
HEAT
10 20
5 25
0 30
MIN
35
30 40
25
45
20 50
MAX
30
2 3 1
NO NC COM
2
Anschlussplan Heizregister
I
1
M+P-26A-1428
I Sicherheitstemperaturbegrenzer (STB) 2x
II Versorgungsspannung Vorheizregister ACHR200
Das Relais ist bauseits zu stellen.
B
ϑ
C
ϑ
1 2 3 4
1
A1
L1
2
A2
T1
L N L
1~ L
1
230V 50Hz L
1
II
3 5
L2 L3
4 6
T2 T3
N 1
L 2
2
L L 3
2 3
M+P-26A-1422
