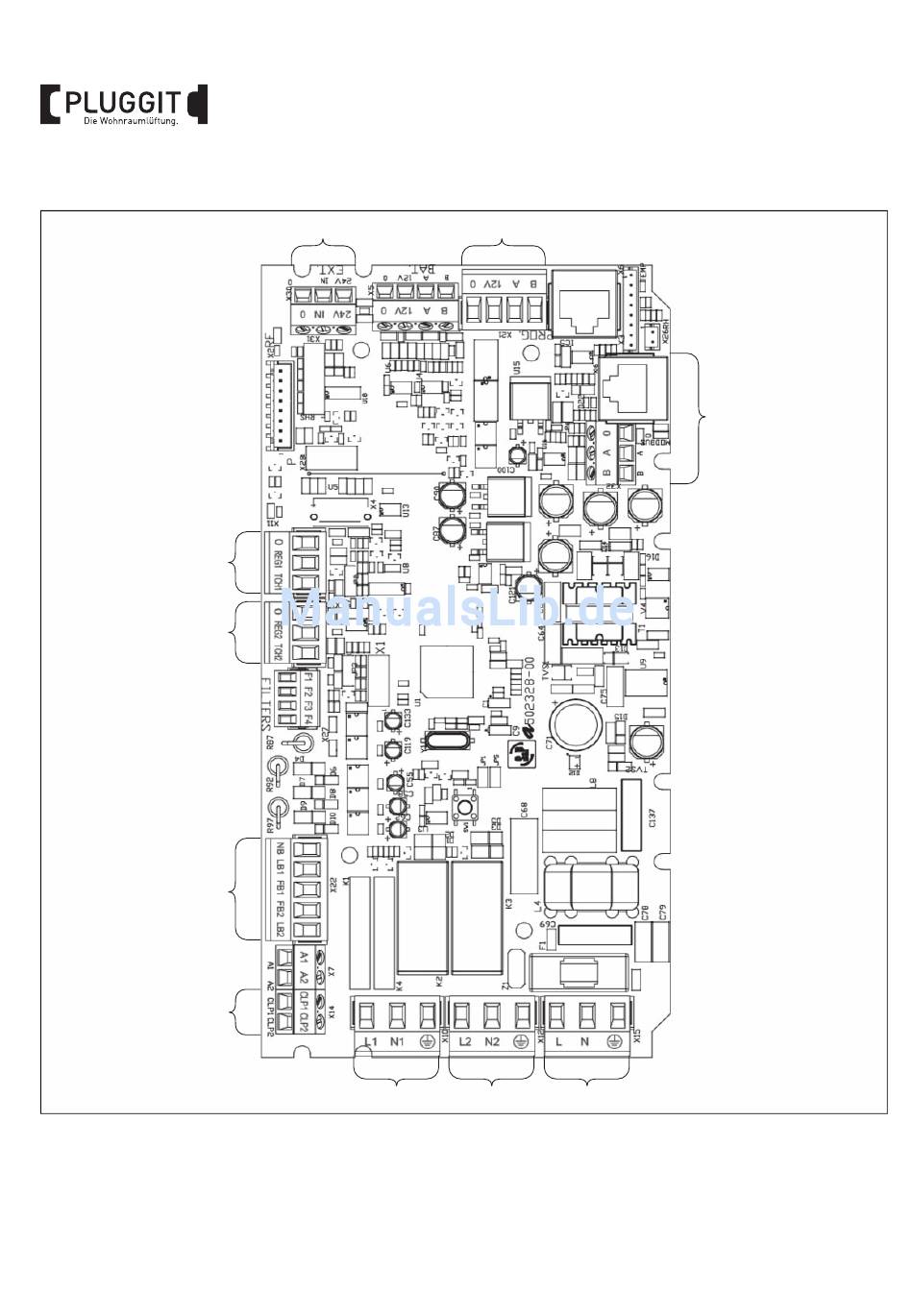

Schaltplan Hauptplatine

1 Fernbedienung
2 Modbus
3 Stromversorgung Wohnraumlüftungsgerät AC200
4 Versorgung Motor Zuluftventilator
5 Versorgung Motor Abluftventilator
14
BIA Wohnraumlüftungsgerät Avent C200
10
9
8
7
6
1
5 4
6 Potenzialfreier Kontakt
7 Bypass
8 Regelung Motor Zuluft
9 Regelung Motor Abluft
10 Anschluss externe Sensoren
