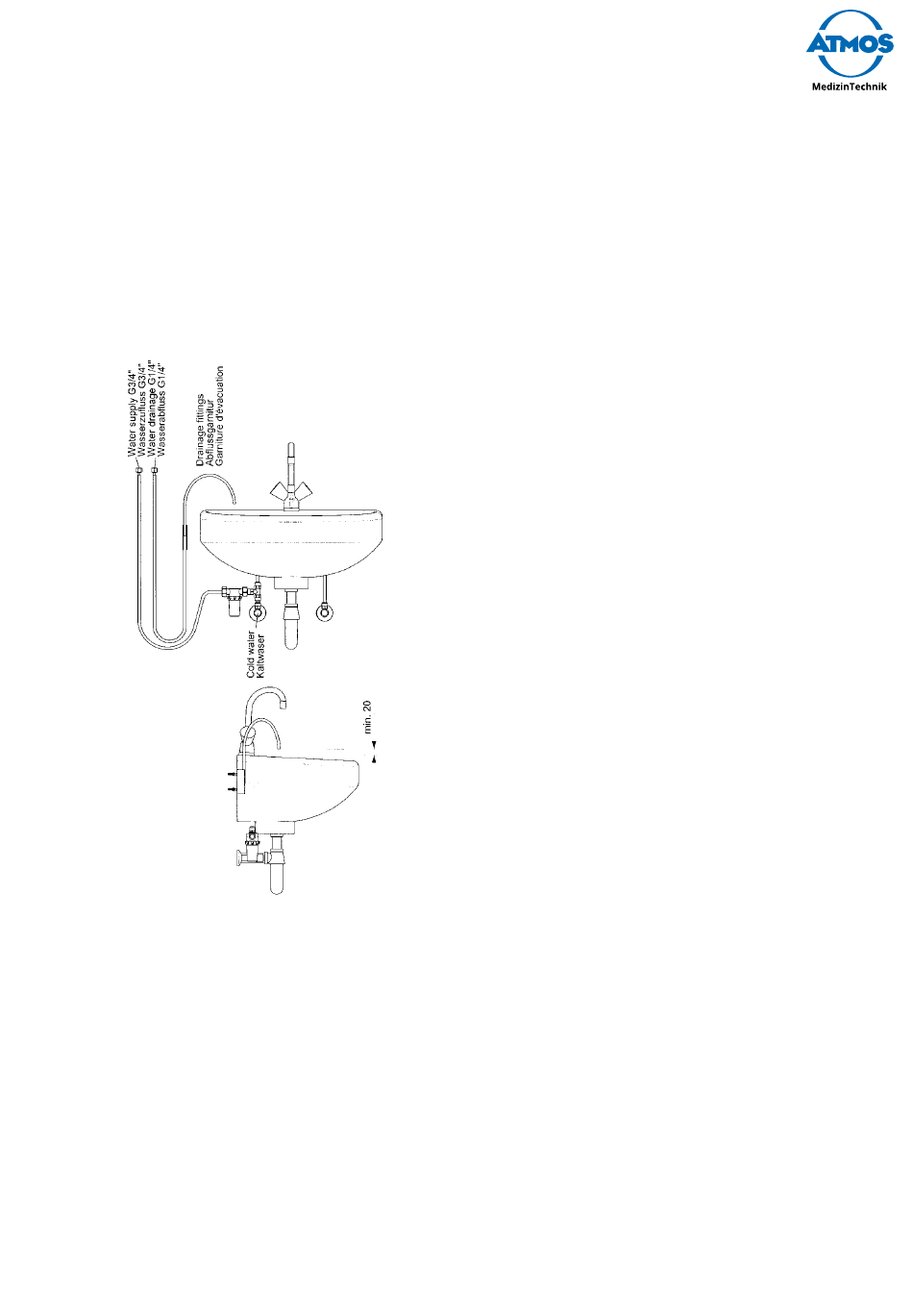

3.3 Anschlüsse
3.3.3 Äquipotentialanschluss
Anschluss für Potentialausgleich. Anschlusskabel bei ATMOS erhältlich.

3.3.1 Elektroanschluss

• Medizinisch genutzte Räume
sind nach VDE 0107 bzw. VDE
0100 mit einer Fehlerstrom-
Schutzschaltung (FI-Schutzschalter)
mit einem Nennfehlerstrom < 0,03 A
auszustatten. Installation muss gemäß
VDE 0107 erfolgen.
• Verbinden Sie das Netzkabel mit dem
Netzanschluss.
• Verbinden Sie den Netzstecker mit
einer ordnungsgemäß installierten
Schuko-Steckdose.
3.3.2 Anschluss eines
Nystagmographen
• Beim Steuern eines ENG (Elektro-
Nystagmographen) oder CNG
(Computer-Nystagmographen)
an Ausgang bitte nur von ATMOS
genehmigte Aufzeichnungsgeräte
anschließen. Anschlusskabel bei
ATMOS erhältlich (siehe Kapitel „8
Zubehör und Ersatzteile" auf Seite
31).
• An der rückseitigen 3-poligen
DIN-Buchse wird nach Ablauf der
Stimulationszeit ein Triggersignal
für einen Nystagmographen zur
Verfügung gestellt. Bei dem Ausgang
handelt es sich um einen galvanisch
getrennten Fototransistor. Der
Emitteranschluss, der mit der
Masse des Triggereingangs des
Nystagmographen verbunden werden
muss, ist am Pin 3 angeschlossen.
Der Open-Collector-Anschluss
befindet sich an Pin 1 und muss
mit einem Pull-up-Widerstand an
die positive Versorgungsspannung
(+5 V oder +12 V) angeschlossen
werden. Der maximale Kollektorstrom
des Transistors darf 80 mA nicht
überschreiten.
Aufstellung und Inbetriebnahme 17
