3.0 Aufstellung und Inbetriebnahme
3.1 Lieferumfang
• Steuergerät
• Luftschallmikrofon inkl. Clip für Laryngoskop
• Lichtgriff ATMOS LS 21 LED inkl. Wolf Adapter
• Halter für Lichtgriff ATMOS LS 21 LED mit Schaltfunktion
• Fußregler
• Audiokabel
• Netzkabel

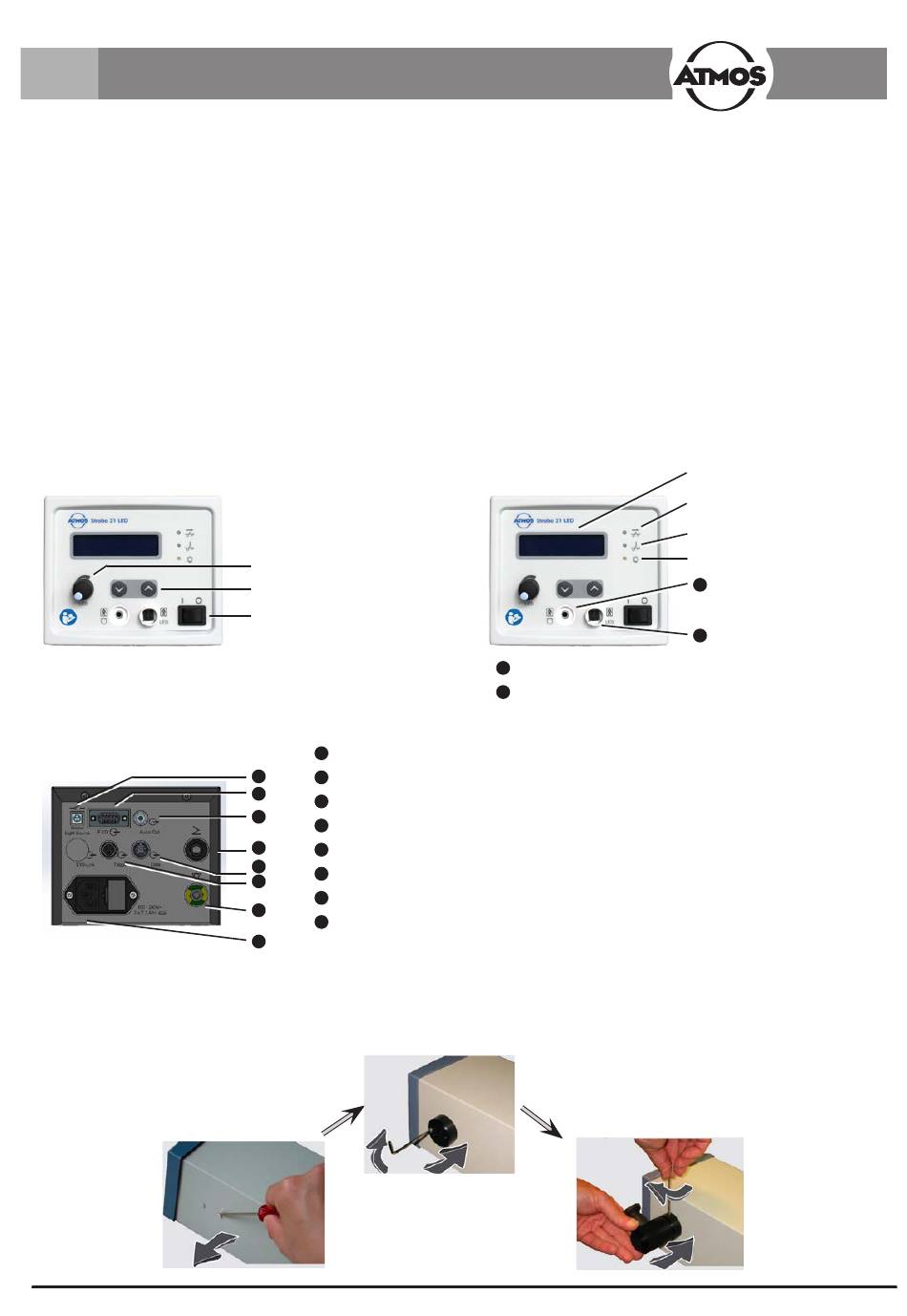

3.2 Anschlüsse
Bedienelemente
Geräterückseite
3.3 Montage des Lichtquellenhalters
Drehregler
Einstellungen
Ein- / Ausschalter
Anschluss Halter für Lichtgriff ATMOS LS 21 LED mit Schaltfunktion
C
Optionaler Anschluss für MediaStroboscope
C
D
D
Audioausgang (Line out)
E
E
Anschluss für Fußregler
F
F DATA Interface
G
G
Ohne Funktion
H
H
Anschluss für Potentialausgleich
I
I
Netzanschlussbuchse
J
J
Optional:
• Körperschalladapter für Luftschallmikrofon
• Datenkabel (Strobo 21 LED)
Gerätevorderseite
Anschluss für Mikrophon
A
Anschluss für LED-Lichtgriff
B
Display
Anzeige Zeitlupe
Anzeige Standbild
Anzeige Dauerlicht
A
B
