Drehrichtung. Kolben Nr. 1 befindet sich jetzt am Totpunkt
des Kompressions-Hubs.
Zwei-Zylinder-Motor (M-SC6/8):
Um das Ventilspiel des Zylinders Nr. 2 einzustellen, muss
das Kurbelwellenrad um 180 Grad im Uhrzeigersinn
gedreht werden, um diesen Kolben auf den Totpunkt
einzustellen. Die Einstellung des Ventilspiels kann jetzt
durchgeführt werden.
Drei-Zylinder-Motor (M-SC6/8):
Drehen Sie nach dem Einstellen der Ventile von Zylinder 1
die Kurbelwelle um 240 Grad im Uhrzeigersinn vom
Totpunkt des Zylinders 1 zum Totpunkt des Zylinders 3.
Position 2, Abb. 24b, gegen die Kerbe. Stellen Sie die
Ventile von Zylinder 3 ein und drehen Sie die Kurbelwelle
weiter um 240 Grad im Uhrzeigersinn zum Totpunkt von
Zylinder 2, stellen Sie die Ventile ein; Position 3, Abb. 24b,
gegen die Kerbe.
Prüfen Sie nach jeder Einstellung, dass sich die Ventile
nicht nach oben und unten bewegen,
Kurbelwelle vom Totpunkt aus um ungefähr 20 Grad nach
rechts und links gedreht wird.
5.4.3
Messen des Auspuff-Rücklaufdrucks
Das Auspuffsystem muss die korrekte Größe – 1 5/8"/40
mm – haben (siehe Installationshandbuch). Der Auspuff-
Rücklaufdruck kann mit einer Wassersäule einfach
gemessen werden.
Neben eine Wassersäule, die in einem Kunststoffrohr
sichtbar ist, wird ein Mess-Stab gehalten. Das Ende wird
mit einem Schlauchanschluss verbunden, der in den
Adapter am Einspritz-Krümmer passt, nachdem der
Auspuff-Temperaturschalter entfernt wurde.
Die Krümmung A sollte nicht zu kurz sein, um den
pulsierenden Effekt des Gasauslasses zu dämpfen. Die
Wassersäule sollte nicht höher als 69 cm mit Wasser
gefüllt sein (1 PSI - 0, 07 bar).
DE / M-SC 6/8/10 / Augustus 2016

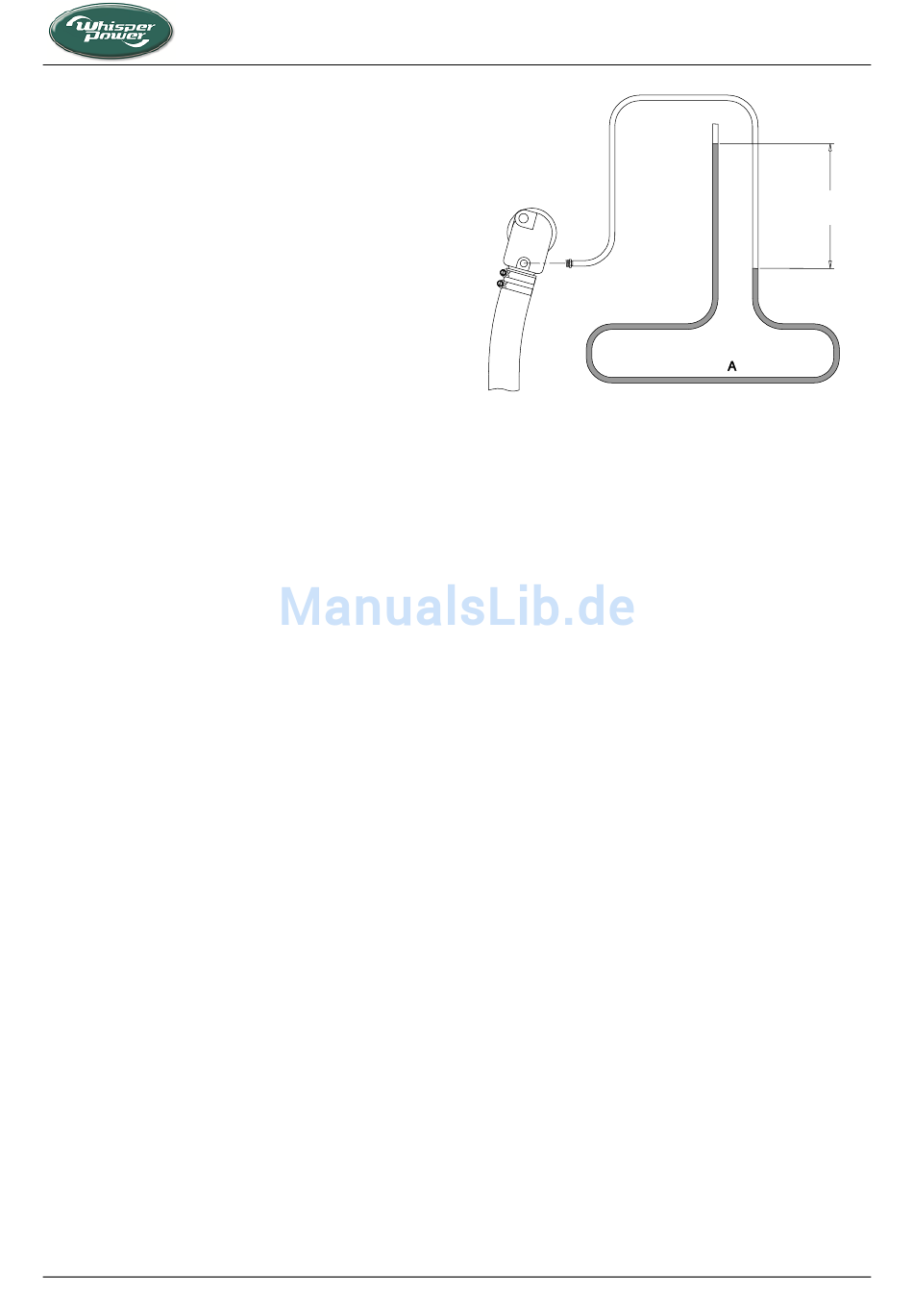

Abb. 25: Messung des Auspuff-Rücklaufdrucks
5.4.4
Es kann für eine Reparatur oder Kontrolle erforderlich
wenn die
sein, den Generator auszubauen.
Die nachfolgenden Anweisungen werden hierbei hilfreich
sein:
1
Um den Generator herauszunehmen, müssen alle
Schlauch- und Kabelanschlüsse entfernt werden. Der
Generator
Gummibefestigungen gesichert und kann durch
Entfernen der vier Muttern dieser Schrauben von den
Befestigungen abgenommen werden. Weiterhin ist
der Generator durch 2 Selbstschutzvorrichtungen
gesichert, die ein Lösen des Generators bei einem
Defekt der Gummibefestigungen verhindern. Die
Muttern der Selbstschutzvorrichtungen sind diagonal
zueinander angeordnet. Wenn alle 6 Muttern entfernt
werden,
entnommen werden. 5 Muttern sind gut zugänglich.
Die sechste Mutter muss durch Entfernen des
Bolzens aus dem Boden der Haube gelöst werden.
2
Der einfachste Weg, den Generator aus der Haube zu
entnehmen, ist ihn mit einer Hebeöse anzuheben und
die Haube nach unten zu entfernen.
3
Die Kühlerelemente sind mit Silber an das Gehäuse
angeschweißt und können nicht ausgebaut werden.
Man
herausnehmen.
4
Bevor der Generator herausgenommen werden kann,
muss das Anschluss-Stück zum Ölkühler entfernt
werden,
Anweisungen für den Ausbau
ist
auf
der
Bodenplatte
kann
der
Generator
kann
jedoch
das
damit
das
Aluminiumgehäuse
FEHLERSUCHE
MAXIMUM
69cm
27INCHES
mit
vier
aus
der
Haube
komplette
Gehäuse
entfernt
35
