Kapitel 2

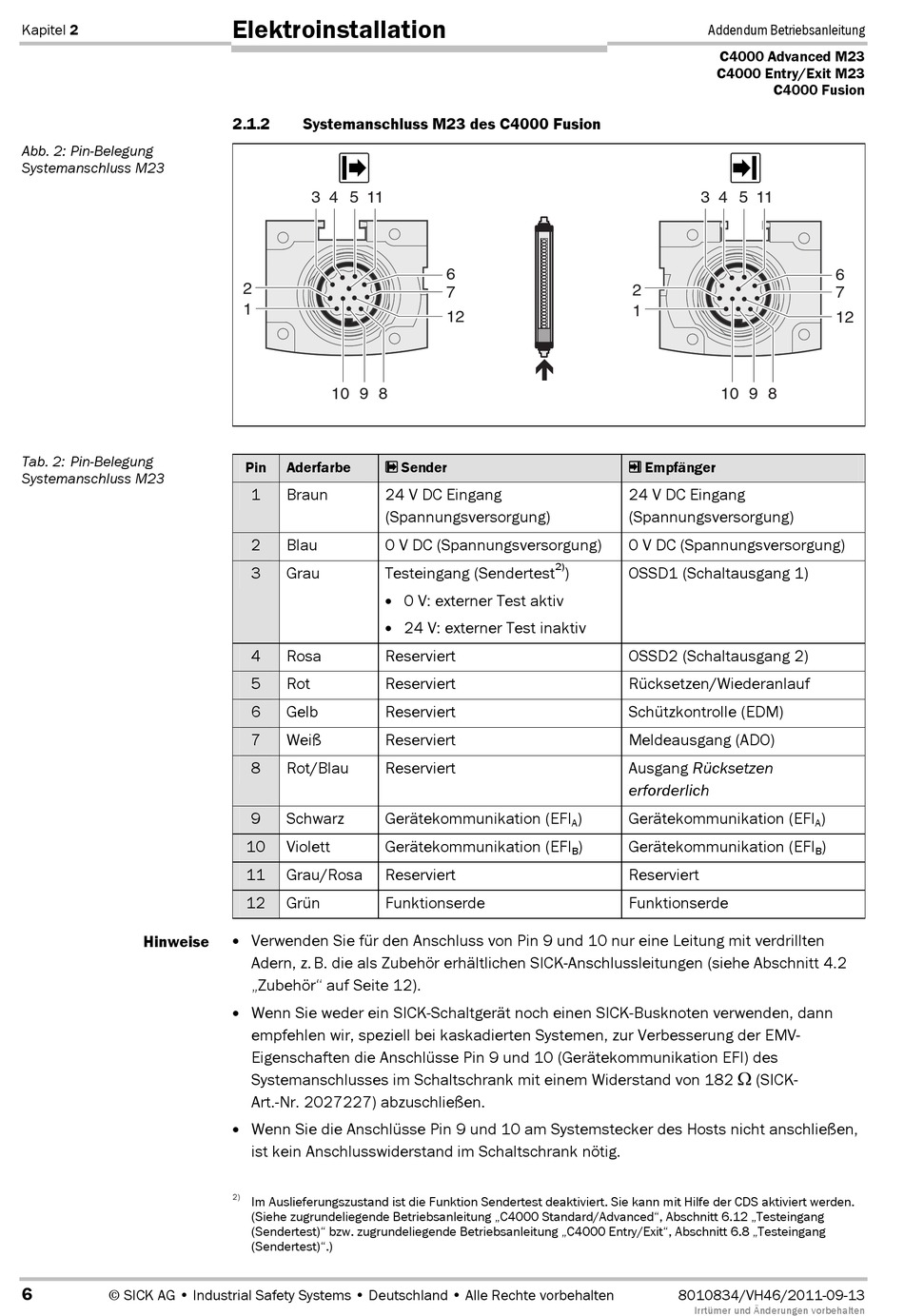

Abb. 2: Pin-Belegung
Systemanschluss M23
Tab. 2: Pin-Belegung
Systemanschluss M23
Hinweise
6
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
2.1.2
Systemanschluss M23 des C4000 Fusion
3
4
5
11
2
1
10
9
8
Pin
Aderfarbe
Sender
1
Braun
24 V DC Eingang
(Spannungsversorgung)
2
Blau
0 V DC (Spannungsversorgung)
3
Grau
Testeingang (Sendertest
4
Rosa
Reserviert
5
Rot
Reserviert
6
Gelb
Reserviert
7
Weiß
Reserviert
8
Rot/Blau
Reserviert
9
Schwarz
Gerätekommunikation (EFI
10
Violett
Gerätekommunikation (EFI
11
Grau/Rosa
Reserviert
12
Grün
Funktionserde
Verwenden Sie für den Anschluss von Pin 9 und 10 nur eine Leitung mit verdrillten
Adern, z. B. die als Zubehör erhältlichen SICK-Anschlussleitungen (siehe Abschnitt 4.2
„Zubehör" auf Seite 12).
Wenn Sie weder ein SICK-Schaltgerät noch einen SICK-Busknoten verwenden, dann
empfehlen wir, speziell bei kaskadierten Systemen, zur Verbesserung der EMV-
Eigenschaften die Anschlüsse Pin 9 und 10 (Gerätekommunikation EFI) des
Systemanschlusses im Schaltschrank mit einem Widerstand von 182
Art.KNr. 2027227) abzuschließen.
Wenn Sie die Anschlüsse Pin 9 und 10 am Systemstecker des Hosts nicht anschließen,
ist kein Anschlusswiderstand im Schaltschrank nötig.
2)
Im Auslieferungszustand ist die Funktion Sendertest deaktiviert. Sie kann mit Hilfe der CDS aktiviert werden.
(Siehe zugrundeliegende Betriebsanleitung „C4000 Standard/Advanced", Abschnitt 6.12 „Testeingang
(Sendertest)" bzw. zugrundeliegende Betriebsanleitung „C4000 Entry/Exit", Abschnitt 6.8 „Testeingang
(Sendertest)".)
6
7
12
2)
)
0 V: externer Test aktiv
24 V: externer Test inaktiv
A
B
Addendum Betriebsanleitung
C4000 Advanced M23
C4000 Entry/Exit M23
3
4
5
2
1
10
Empfänger
24 V DC Eingang
(Spannungsversorgung)
0 V DC (Spannungsversorgung)
OSSD1 (Schaltausgang 1)
OSSD2 (Schaltausgang 2)
Rücksetzen/Wiederanlauf
Schützkontrolle (EDM)
Meldeausgang (ADO)
Ausgang Rücksetzen
erforderlich
)
Gerätekommunikation (EFI
)
Gerätekommunikation (EFI
Reserviert
Funktionserde
8010834/VH46/2011-09-13
Irrtümer und Änderungen vorbehalten
C4000 Fusion
11
6
7
12
9
8
)
A
)
B
(SICK-
