2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
- Gefährdung von Personen durch elektrische, mechanische
und chemische Einwirkungen.
- Gefährdung von Anlagen in der Umgebung.
- Versagen wichtiger Funktionen.
- Gefährdung der Umwelt durch Austreten gefährlicher Stoffe
bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
- Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung auftreten können.
- Die ortsbezogenen Sicherheitsbestimmungen, für deren Ein-
haltung (auch seitens des hinzugezogenen Montageperso-
nals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien
beachten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

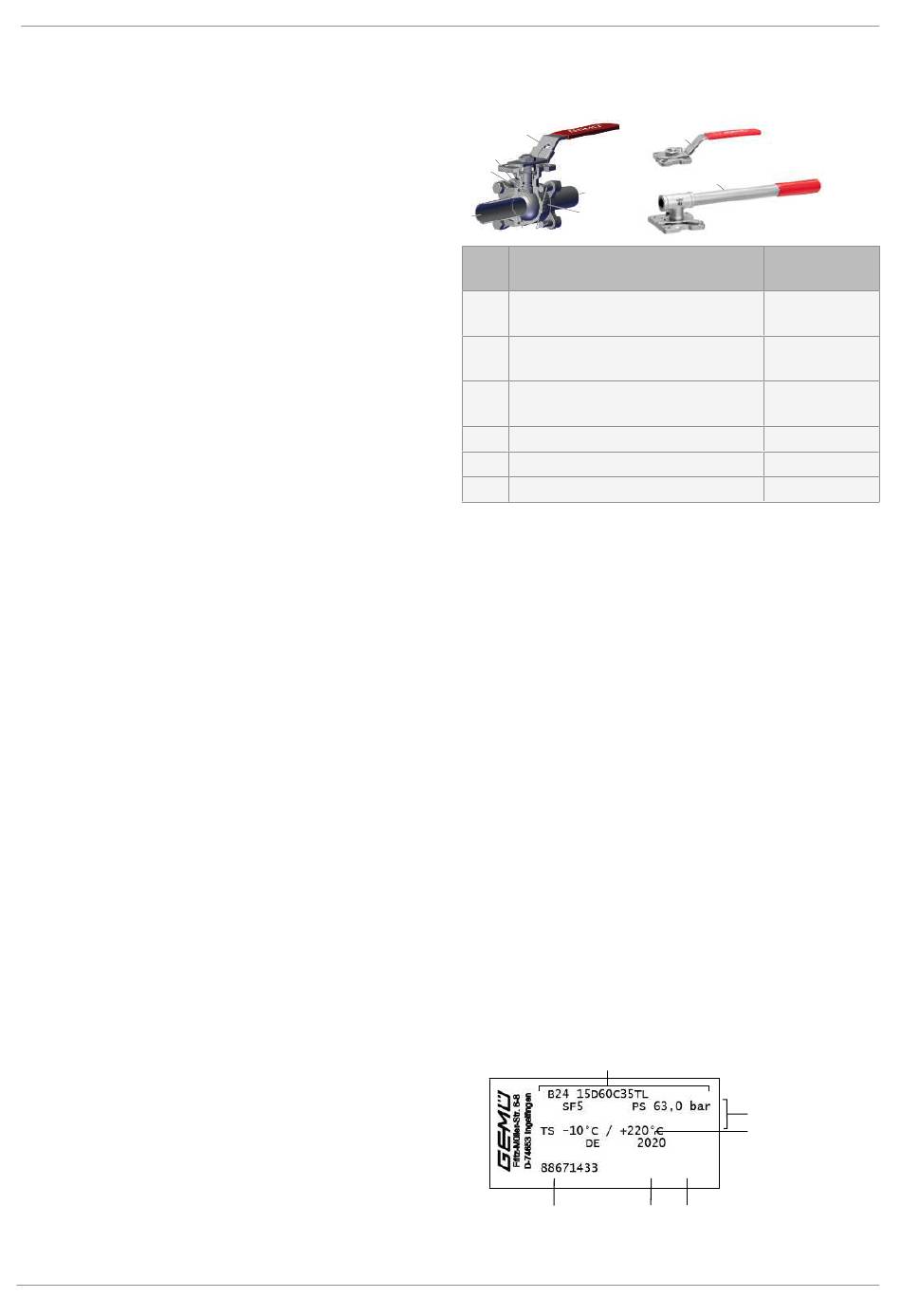

3 Produktbeschreibung

3.1 Aufbau

18
5.1
6
1
5
1
3 6
Posi- Benennung
tion
5 Kugelhahnkörper
1 Anschlüsse für Rohrleitung
5.1 Kugel
18 Handhebel
6 Bolzen
3 Dichtung

3.2 Beschreibung

Der dreiteilige 2/2-Wege-Kugelhahn GEMÜ B24 wird manuell
betätigt. Die beim Kugelhahnkörper eingesetzte Edelstahlle-
gierung 1.4435 (Materialzusammensetzung entspricht 316L)
mit einem geringem Delta Ferrit Anteil von < 3 % ist speziell
für Anwendungen im Versorgungssektor in den Bereichen
Pharmazie, Lebensmittelverarbeitung und Biotechnologie wie
z.B. der Wasseraufbereitung oder Dampferzeugung geeignet.
Für die Dichtungen kommen ausschließlich FDA, USP Class VI
und VO (EU) Nr.10/2011 konforme Kunststoffe zum Einsatz.

3.3 Funktion

Das Produkt ist aus Metall und mit einem kunststoffbeschich-
teten Handhebel sowie mit Topflansch in Edelstahlausführung
ausgestattet.
Das Produkt kann stufenlos geöffnet bzw. geschlossen wer-
den.
Mit einer geeigneten Schließvorrichtung (z. B. Vorhänge-
schloss) können die Endstellungen ("komplett geöffnet" und
"komplett geschlossen") des Produkts gesichert werden. Die-
se ist nicht im Lieferumfang enthalten.

3.4 Typenschild

Das Typenschild befindet sich am Antrieb. Daten des Typen-
schilds (Beispiel):
Ausführung gemäß Bestelldaten
Artikelnummer Rückmeldenummer
5 / 64
3 Produktbeschreibung
DN 8 - 50
18
18
DN 65 - 100
ASTM A351 /
1.4435 (316L)
ASTM A351 /
1.4435 (316L)
ASTM A351 /
1.4435 (316L)
304
A2 70
PTFE
gerätespezifische Daten
Baujahr
- XXXXXXXX|YYYY
fortlaufende Nummer
Werkstoffe
GEMÜ B24
