15 Ausbau aus Rohrleitung

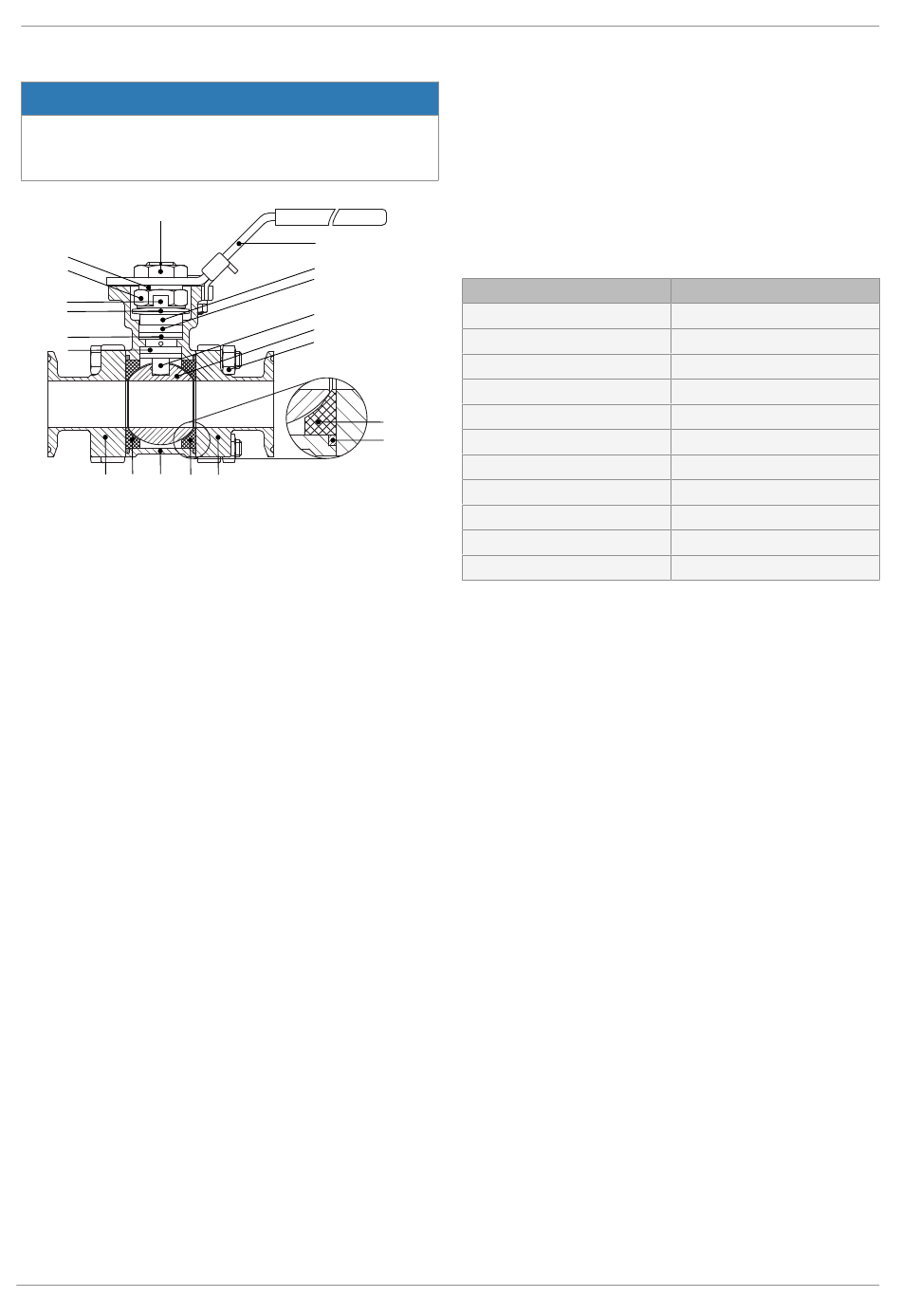

14.2 Austausch von Ersatzteilen

HINWEIS
Bei erforderlichem Austausch eines Ersatzteiles wird
●
empfohlen alle im Verschleißteilsatz enthaltenen Ersatz-
teile ebenfalls auszutauschen.
12
11
10
7
3
8
6
2 4 1 4
1. Obere Spindelmutter 12 abschrauben.
2. Handhebel A und Unterlegscheibe 11 nach oben abneh-
men.
3. Lasche der Sicherungsscheibe 7 aufbiegen.
4. Untere Spindelmutter 10 abschrauben.
5. Tellerfedern (2x) 3 und Edelstahlbuchse 13 herausneh-
men.
6. Muttern 16 der Flanschverbindungsschrauben abschrau-
ben.
7. Sicherungsscheiben abnehmen, Schrauben herausziehen
und Flansche 2 vorsichtig vom Kugelhahnkörper 1 abneh-
men.
8. Flanschdichtringe 5 und Sitzdichtringe 4 aus dem Kugel-
hahnkörper entnehmen.
9. Kugel 15 mit der Spindel 14 in die Stellung "geschlossen"
drehen und Kugel mit einer leichten Drehbewegung aus
dem Kugelhahnkörper entnehmen.
10. Spindel vorsichtig von außen in den Kugelhahnkörper drü-
cken und herausnehmen.
11. V-Ring Spindelpackung 8 und 9 herausnehmen.
12. Kegelförmige Spindeldichtung 6 austauschen und Spindel
wieder in Kugelhahnkörper einsetzen.
13. Neue V-Ring Spindelpackung 8 und 9, Edelstahlbuchse 13,
Tellerfedern 3 und Sicherungsscheibe 7 auf Spindel ste-
cken und untere Spindelmutter 10 handfest anziehen.
14. Lasche der Sicherungsscheibe 7 nach oben biegen.
15. Spindel so drehen, dass Kugelmitnehmer längs zur Rohr-
leitungsrichtung steht und Kugel 15 mit leichter Drehbewe-
gung auf Kugelmitnehmer schieben.
16. Sitzdichtringe 4 und Flanschdichtringe 5 von beiden Seiten
einlegen.
GEMÜ B24
A
13
9
14
15
16
2
17. Flansche 2 an beiden Seiten ansetzen, die Flanschverbin-
dungsschrauben durch die Flanschbohrungen stecken, Si-
cherungsscheiben aufstecken und die Muttern gleichmä-
ßig (über Kreuz in mehreren Zyklen) festziehen.
18. Handhebel A in umgekehrter Reihenfolge zur Demontage
wieder anbringen.
19. Dabei darauf achten, dass Kugel- und Antriebsstellung mit
der Ausgangsstellung vor der Demontage übereinstim-
men.
Anzugsdrehmomente für obere Spindelmutter Pos. 12
Nennweite
DN8
DN10
DN15
DN20
DN25
4
DN32
5
DN40
DN50
DN65
DN80
DN100
15 Ausbau aus Rohrleitung
1. Den Ausbau von Clamp- oder Schraubverbindungen in um-
gekehrter Reihenfolge wie den Einbau durchführen.
2. Ausbau von Schweiß- oder Klebeverbindungen mit geeig-
netem Schneidwerkzeug durchführen.
3. Sicherheitshinweise und Vorschriften zur Unfallverhü-
tungsvorschrift beachten.

16 Entsorgung

1. Auf Restanhaftungen und Ausgasung von eindiffundierten
Medien achten.
2. Alle Teile entsprechend den Entsorgungsvorschriften /
Umweltschutzbedingungen entsorgen.
28 / 64
Anzugsmoment [Nm]
9
9
9
9
15
15
25
25
30
30
40
