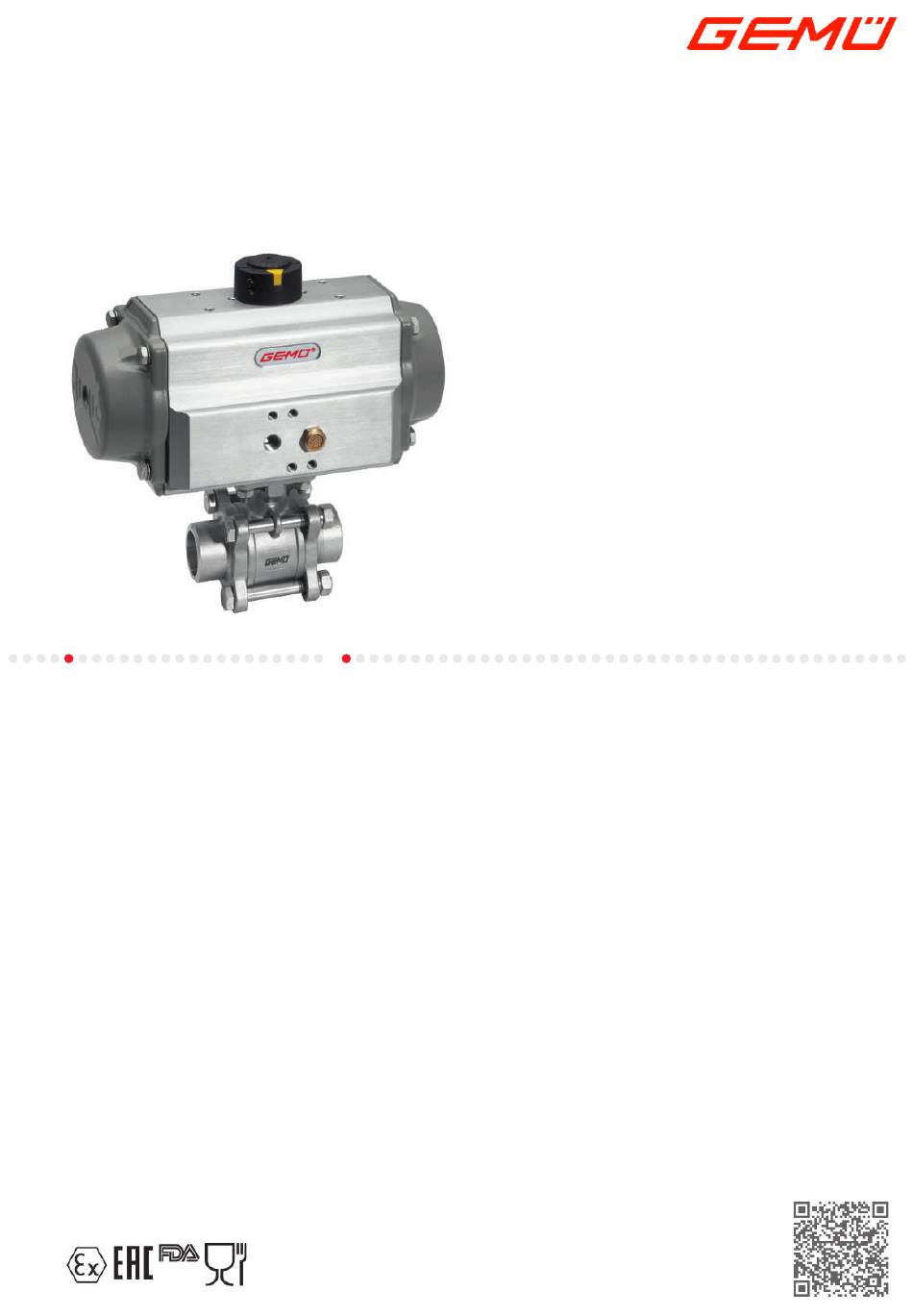

GEMÜ B42
Pneumatisch betätigter 2/2-Wege-Kugelhahn
Beschreibung
Der dreiteilige 2/2-Wege-Kugelhahn aus Metall GEMÜ B42 wird pneumatisch betätigt. Die Sitzdichtung besteht aus PTFE.
Technische Details
•
Medientemperatur: -20 bis 180 °C
•
Umgebungstemperatur: -20 bis 60 °C
•
Betriebsdruck: 0 bis 63 bar
•
Nennweiten: DN 8 bis 100
•
Körperformen: Durchgangskörper
•
Kugelformen: Regelkugel
•
Anschlussarten: Flansch l Gewinde l Stutzen
•
Anschlussnormen: ASME l DIN l EN l ISO l NPT
•
Körperwerkstoffe: 1.4408, Feingussmaterial
•
Dichtwerkstoffe: PTFE
•
Konformitäten: ATEX l EAC l FDA l VO (EG) Nr. 1935/2004 l VO (EG) Nr. 2023/2006 l VO (EU) Nr. 10/2011
Technische Angaben abhängig von der jeweiligen Konfiguration
Merkmale
•
Für Vakuumanwendungen geeignet
•
Wartungsarme und zuverlässige Spindelabdichtung
•
Anti-Statik Einheit
Weitere Informationen
Webcode: GW-B42
Inhaltsverzeichnis
Verwandte Anleitungen für Gemü BB02
Inhaltszusammenfassung für Gemü BB02
- Seite 1 GEMÜ B42 Pneumatisch betätigter 2/2-Wege-Kugelhahn Merkmale • Für Vakuumanwendungen geeignet • Wartungsarme und zuverlässige Spindelabdichtung • Anti-Statik Einheit Beschreibung Der dreiteilige 2/2-Wege-Kugelhahn aus Metall GEMÜ B42 wird pneumatisch betätigt. Die Sitzdichtung besteht aus PTFE. Technische Details • Medientemperatur: -20 bis 180 °C •...
- Seite 2 Produktlinie Produktlinie GEMÜ BB02 GEMÜ B22 GEMÜ B42 GEMÜ B52 Antriebsart ohne Antrieb manuell pneumatisch elektromotorisch Nennweiten DN 8 bis 100 DN 8 bis 100 DN 8 bis 100 DN 8 bis 100 Medientemperatur -20 bis 180 °C -20 bis 180 °C -20 bis 180 °C...
-
Seite 3: Vergleich Anwendungsbereich Antriebe
Vergleich Anwendungsbereich Antriebe Vergleich Anwendungsbereich Antriebe GEMÜ ADA/ASR GEMÜ DR/SC GEMÜ GDR/GSR Branchen Chemietechnik Oberflächentechnik Wasseraufbereitung Maschinenbau Energie- und Umwelttech- Lebensmitteltechnik Semiconductor Medizintechnik Pharmazie www.gemu-group.com 3 / 32 GEMÜ B42... -
Seite 4: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Aufbau Position Benennung Werkstoffe Kugelhahnkörper 1.4408 / CF8M Anschlüsse für Rohrleitung 1.4408 / CF8M, 1.4409 / CF3M Schweißanschlüsse Pneumatischer Antrieb Aluminium Stellungsanzeige Bolzen A2 70 Dichtung PTFE Druckentlastungsbohrung Druckentlastungs- bohrung GEMÜ B42 4 / 32 www.gemu-group.com... -
Seite 5: Das Spindeldichtsystem
Das Spindeldichtsystem Das Spindeldichtsystem Position Benennung Material Dichtung PTFE V-Ring PTFE Edelstahlbuchse SS304 – 1.4301 Tellerfeder SS304 – 1.4301 Spindelmutter A2 70 Verschlusskappe SS304 – 1.4301 Unterlegscheibe SS304 – 1.4301 O-Ring (Spindelabdichtung) Viton Lange Lebensdauer durch dreifache Spindelabdichtung - Kegelförmige Spindelabdichtung: Die im 45°... -
Seite 6: Gemü Conexo
GEMÜ CONEXO GEMÜ CONEXO Das Zusammenspiel von Ventilkomponenten, die mit RFID-Chips versehen sind, und eine dazugehörige IT-Infrastruktur, erhöht aktiv die Prozesssicherheit. Jedes Ventil und jede relevante Ventilkomponente, wie Körper, Antrieb, Membrane und sogar Automatisierungskomponenten, sind durch Serialisierung eindeutig rückverfolgbar und anhand des RFID-Readers, dem CONEXO Pen, auslesbar. Die auf mobilen Endgeräten installierbare CONEXO App erleichtert und verbessert den Prozess der „Installationqualification“, macht den War- tungsprozess transparenter und besser dokumentierbar. - Seite 7 Verfügbarkeiten Verfügbarkeiten Anschlussarten Körperwerkstoffe Steuerfunktionen Code 37 Code C7 Code 1, 2, 3 Code Q, T, U Stutzen (Code 17, 19, 59, 60) Gewindemuffe (Code 1, 31) Flansch (Code 8, 11) 1) Anschlussart Code 1: Gewindemuffe DIN ISO 228 Code 31: Gewindemuffe NPT Code 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 11: Flansch EN 1092, PN 40, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 17: Stutzen EN 10357 Serie A (ehemals DIN 11850 Reihe 2) / DIN 11866 Reihe A...
- Seite 8 Antriebszuordnung Antriebszuordnung GEMÜ Typ GDR/GSR Doppeltwirkend GDR Code Einfachwirkend GSR Code GDR0032 F03 S09 HR03AT GSR0050 SC5F03/05 S11 GR05SW GDR0032 F03 S09 HR03AT GSR0050 SC5F03/05 S11 GR05SW GDR0032 F03 S09 HR03AT GSR0050 SC5F03/05 S11 GR05SW GDR0050 F03/05 S11 HR05AW GSR0065 SC5F05/07 S14 GR06SP GDR0050 F03/05 S11 HR05AW...
- Seite 9 Bestelldaten Bestelldaten Die Bestelldaten stellen eine Übersicht der Standard-Konfigurationen dar. Vor Bestellung die Verfügbarkeit prüfen. Weitere Konfigurationen auf Anfrage. Produkte, die mit fett markierten Bestelloptionen bestellt werden, stellen sog. Vorzugsbaureihen dar. Diese sind abhängig von der Nennweite schneller lieferbar. Bestellcodes 1 Typ Code 4 Anschlussart...
- Seite 10 Bestelldaten 8 Antriebsausführung Code 8 Antriebsausführung Code Antrieb, pneumatisch, einfachwirkend, rechtsdre- GR06SP Antrieb, pneumatisch, einfachwirkend, rechtsdre- AU50KD hend, federschließend, hend, federschließend, GSR0065 SC5F05/07 S14 ASR0500US14F07/10 S22 Antrieb, pneumatisch, einfachwirkend, rechtsdre- GR07SP Antrieb GEMÜ DR hend, federschließend, Antrieb, pneumatisch, doppeltwirkend, rechtsdre- DU01AO GSR0075 SC5F05/07 S14 hend,...
- Seite 11 Bestelldaten 10 Ausführungsart Code Mediumsbereich auf Lackverträglichkeit gereinigt, 0101 Teile in Folie eingeschweißt Medienberührte Teile für Reinstmedien gereinigt 0104 und in Folie verpackt Armatur öl- und fettfrei, mediumseitig gereinigt 0107 und im PE Beutel verpackt thermische Trennung zwischen Antrieb und 5222 Ventilkörper mittels Montagebrücke Thermische Trennung zwischen Antrieb und Ventil-...
-
Seite 12: Beschreibung
Bestelldaten Bestellbeispiel Bestelloption Code Beschreibung 1 Typ Kugelhahn, Metall, pneumatisch betätigt, dreiteilig, Aluminium-Doppelkolbenantrieb 2 DN DN 15 3 Gehäuseform/Kugelform Zweiwege-Durchgangskörper 4 Anschlussart Gewindemuffe DIN ISO 228 5 Werkstoff Kugelhahn 1.4408 / CF8M (Körper, Anschluss), 1.4401 / SS316 (Kugel, Welle) 6 Dichtwerkstoff PTFE 7 Steuerfunktion Beidseitig angesteuert (DA) - Seite 13 Technische Daten Technische Daten Medium Betriebsmedium: Aggressive, neutrale, gasförmige und flüssige Medien und Dämpfe, die die physikalischen und che- mischen Eigenschaften des jeweiligen Gehäuse- und Dichtwerkstoffes nicht negativ beeinflussen. Temperatur Medientemperatur: Anschluss Code 17, 19, 59, 60: -10 – 180 °C Anschluss Code 1, 31, 8, 11: -20 –...
- Seite 14 Technische Daten Kv-Werte: Standard-Kugel (Code D) Kv-Werte 1/4" 3/8" 1/2" 17,0 3/4" 34,0 1" 60,0 1¼" 94,0 1½" 213,0 2" 366,0 2½" 595,0 3" 935,0 4" 1700,0 Kv-Werte in m³/h Schematische Darstellung 0 10 Öffnungswinkel der Standardkugel [°] V-Kugel 30° (Code U) Öffnungswinkel 100% 1/4"...
- Seite 15 Technische Daten Kv-Werte: V-Kugel 60° (Code Y) Öffnungswinkel 100% 1/4" 0,026 0,06 0,141 0,249 0,372 0,539 0,762 1,034 1,38 1,845 3/8" 0,03 0,068 0,161 0,285 0,425 0,616 0,871 1,182 1,577 2,108 1/2" 0,085 0,085 0,255 0,425 0,765 1,19 2,805 3,74 3/4"...
-
Seite 16: Mechanische Daten
Technische Daten Druckstufe: Stutzen Gewindemuffe Flansch Anschlussart Code PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN63 PN40 PN63 PN63 PN63 PN63 PN63 PN63 PN40 PN63 PN63 PN63 PN63 PN63 PN63 PN40 PN63 PN63 PN63 PN63 PN63... - Seite 17 Technische Daten Gewicht: Kugelhahn Gewinde, Flansch Stutzen 1/4" 0,55 1,15 3/8" 0,55 1,15 1/2" 1,35 3/4" 1,45 1" 1¼" 1½" 2" 2½" 3" 11,7 14,7 4" 19,3 22,3 Gewichte in kg Antrieb Typ GDR/GSR Doppeltwir- Einfachwir- kend kend 0032 0050 0065 0075 0085...
- Seite 18 Technische Daten Gewicht: Antrieb DR/SC Doppeltwir- Einfachwir- kend kend 0015U 0030U 0060U 0100U 0150U 0220U 0300U 12,0 Gewichte in kg Drehmomente: Losbrech- moment 1/4" 3/8" 1/2" 3/4" 10,0 1" 11,0 1¼" 17,0 1½" 28,0 2" 53,0 2½" 76,0 3" 89,0 4"...
-
Seite 19: Abmessungen
Abmessungen Abmessungen Antriebsmaße Hinweis zur Antriebsmontage: Standard Montageausrichtung – Antrieb in Rohrleitungsrichtung Nur bei Flanschanschluss ist der Antrieb quer zur Rohrleitung montiert. Antrieb Typ GDR/GSR Typ G0032 Anschluss 2 Anschluss 4 (16) 4 x M5x8 G0032 67,5 45,5 49,0 26,5 40,0 G1/8"... - Seite 20 Abmessungen Typ G0050 – G0180 G0050 - 0180 Anschluss 2 Anschluss 4 (12) G0050 - G0100 4 x M5x8 G0115 - G0180 8 x M5x8 G0050 92,0 70,0 71,0 30,0 40,0 G1/8" 22,0 80,0 20,0 141,0 G0065 102,5 80,5 80,5 35,5 40,0 G1/8"...
- Seite 21 Abmessungen Antrieb Typ ADA/ASR Typ 00010 - 4000U Typ 00010 - 1750U Typ 02100 - 4000U Typ 00010 - 0850U Typ 00010 - 4000U Typ 00010 - 4000U ØM Typ 01200 - 4000U 0020U 96,0 66,0 76,0 48,0 G1/4" 145,0 163,0 40,0 30,0...
- Seite 22 Abmessungen Antrieb Typ DR/SC Antriebsmaße Typ 0015U - 1200U Typ 0015U - 1200U Anschluss 4 Anschluss 2 Typ 2000U - 4000U Typ 2000U - 4000U Anschluss 4 Anschluss 2 Typ 5000U Typ 5000U Anschluss 4 Anschluss 2 0015U 89,0 69,0 72,0 43,0 42,0...
- Seite 23 Abmessungen Kugelhahn Antriebsflansch 5211 5211 1/4“ 36,0 42,0 3/8“ 36,0 42,0 1/2“ 36,0 42,0 3/4“ 36,0 42,0 1“ 42,0 50,0 11,0 1¼“ 42,0 50,0 11,0 1½“ 50,0 70,0 14,0 2“ 50,0 70,0 14,0 2½“ 70,0 102,0 17,0 3“ 70,0 102,0 17,0 4“...
- Seite 24 Abmessungen Körpermaße Flansch (Anschluss Code 8, 11) øk øc ød øk n x ØL schluss Code 15,0 95,0 65,0 130,0 24,0 53,0 40,5 4 x 14,0 20,0 105,0 75,0 10,5 150,0 29,0 60,5 45,0 4 x 14,0 25,0 115,0 85,0 12,5 160,0 35,0...
- Seite 25 Abmessungen Gewindemuffe (Anschluss Code 1, 31) øk ±2 øc øk 1/4“ 10,0 46,0 12,0 55,0 24,0 25,5 40,5 3/8“ 12,0 46,0 12,0 60,0 24,0 25,5 40,5 1/2“ 15,0 46,0 16,0 75,0 24,0 25,5 40,5 3/4“ 20,0 51,0 10,5 16,0 80,0 29,0 25,5 45,0...
- Seite 26 Abmessungen Stutzen EN 10357 Serie A (Anschluss Code 17) øk øc ød øk 10,0 13,0 46,0 60,0 24,0 18,0 40,5 18,0 15,0 19,0 46,0 75,0 24,0 25,5 40,5 18,0 20,0 23,0 10,5 51,0 80,0 29,0 25,5 45,0 18,0 25,0 29,0 12,5 61,0 90,0...
- Seite 27 Abmessungen Stutzen DIN EN 12627 (Anschluss Code 19) øk øc ød øk 11,6 16,2 46,0 2,30 60,0 24,0 18,0 40,5 12,7 17,5 46,0 2,40 60,0 24,0 18,0 40,5 15,0 21,7 46,0 3,35 75,0 24,0 25,5 40,5 20,0 27,2 51,0 10,5 3,60 80,0 29,0...
- Seite 28 Abmessungen Stutzen ASME (Anschluss Code 59) øk øc ød øk 12,7 46,0 1,65 140,0 25,0 57,5 40,5 15,7 19,0 10,5 47,0 1,65 146,0 28,0 59,0 43,5 22,1 25,4 12,0 56,0 1,65 159,0 32,0 63,5 50,5 34,8 38,1 14,5 79,0 1,65 191,0 48,0 71,5...
- Seite 29 Abmessungen Stutzen ISO (Anschluss Code 60) øk øc ød øk 10,3 13,5 46,0 120,0 24,0 48,0 40,5 12,0 17,2 46,0 120,0 24,0 48,0 40,5 15,0 21,3 46,0 140,2 24,0 58,0 40,5 20,0 26,9 10,5 51,0 140,0 29,0 55,5 45,0 25,0 33,7 12,5 59,0...
- Seite 30 Anbaukomponenten Anbaukomponenten GEMÜ LSF Induktiver Doppelsensor für Schwenkarmaturen Der induktive Doppelsensor GEMÜ LSF ist für die Montage auf manuell und pneumatisch betätigte Schwenkarmaturen geeignet. Mittels der optischen Anzeige wird die Stellung der Armatur zuverlässig er- fasst und entsprechend signalisiert. GEMÜ LSC Endschalterbox für Schwenkantriebe Die Endschalterbox GEMÜ...
- Seite 31 Zeugnisse Zeugnisse Zeugnis Norm Artikelnummer 3.1 Werkstoff EN 10204 88333336 www.gemu-group.com 31 / 32 GEMÜ B42...
- Seite 32 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
