10 Einbau in Rohrleitung

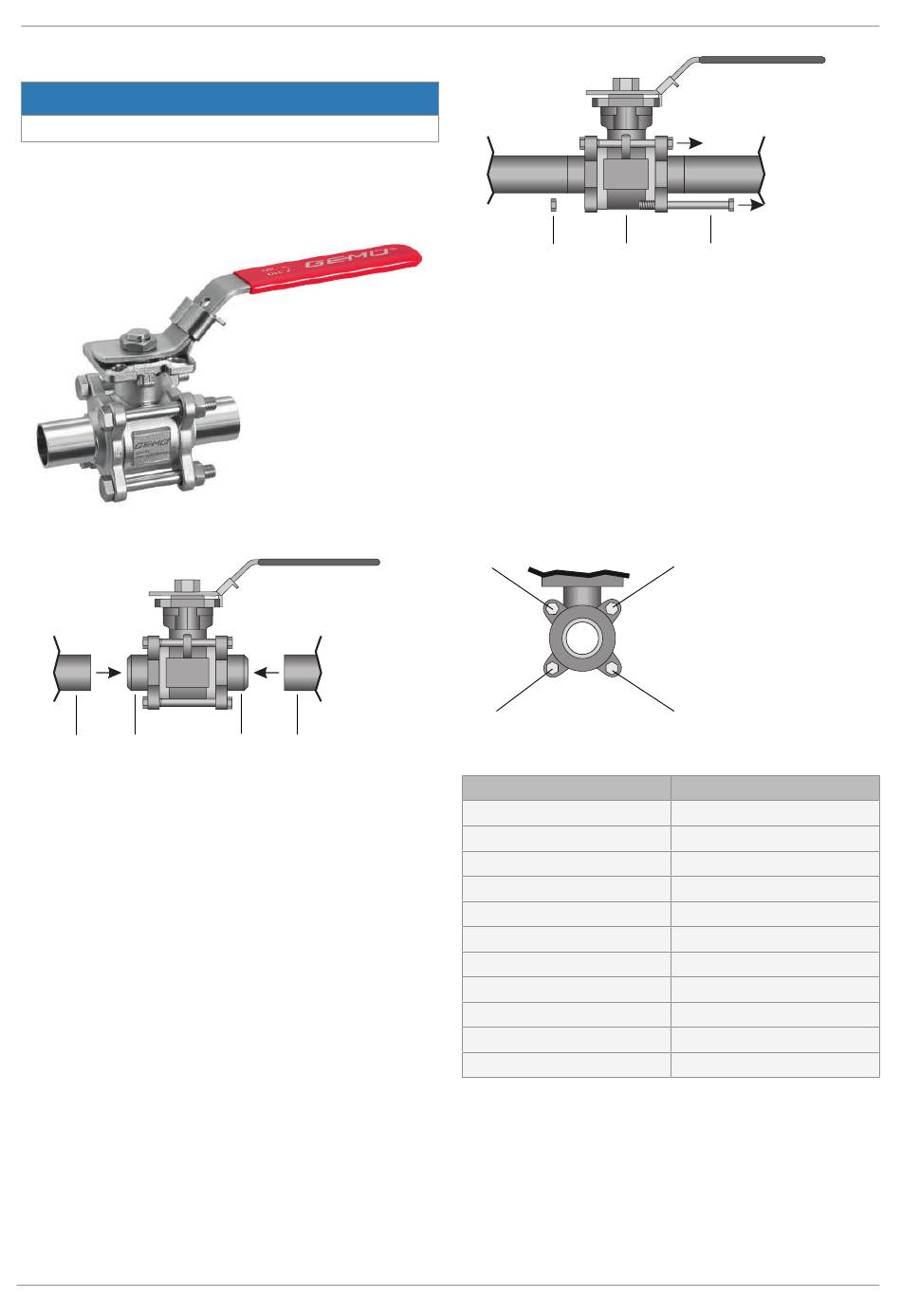

10.2 Einbau bei Schweißstutzen
HINWEIS
▶ Schweißtechnische Normen einhalten!
1. Montagevariante:
Eine Schraube lösen, die anderen Schrauben entfernen
und den Mittelteil wegschwenken statt ihn herauszuneh-
men.
1 2
2. Rohrleitungen 1 und 4 links und rechts an den Schweiß-
stutzen 2 und 3 ausrichten und anheften.
GEMÜ B24
3 4
5
3. Muttern 5 ganz aufdrehen, bei der Schraube, die durch die
Lasche führt, Mutter 5 nur lösen.
4. Schrauben 7 herausziehen.
5. Kugelhahn 6 mit Sitz- und Flanschdichtungen heraus-
schwenken.
6. Rohrleitungen 1 und 4 links und rechts mit den Schweiß-
stutzen 2 und 3 verschweißen.
7. Schweißstutzen abkühlen lassen.
8. Kugelhahn wieder zwischen Schweißstutzen einbauen.
Auf korrekte Lage der Sitz- und Flanschdichtung achten,
das Mittelteil 6 zentrisch zu den Schweißstutzen 2 und 3
ausrichten.
7
10
9. Muttern über Kreuz anziehen, mit Schraubenschlüssel ge-
genhalten.
Nennweite
DN8
DN10
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
22 / 64
7
6
9
8
Anzugsmoment [Nm]
8
8
8
14
14
20
23
28
45
60
75
