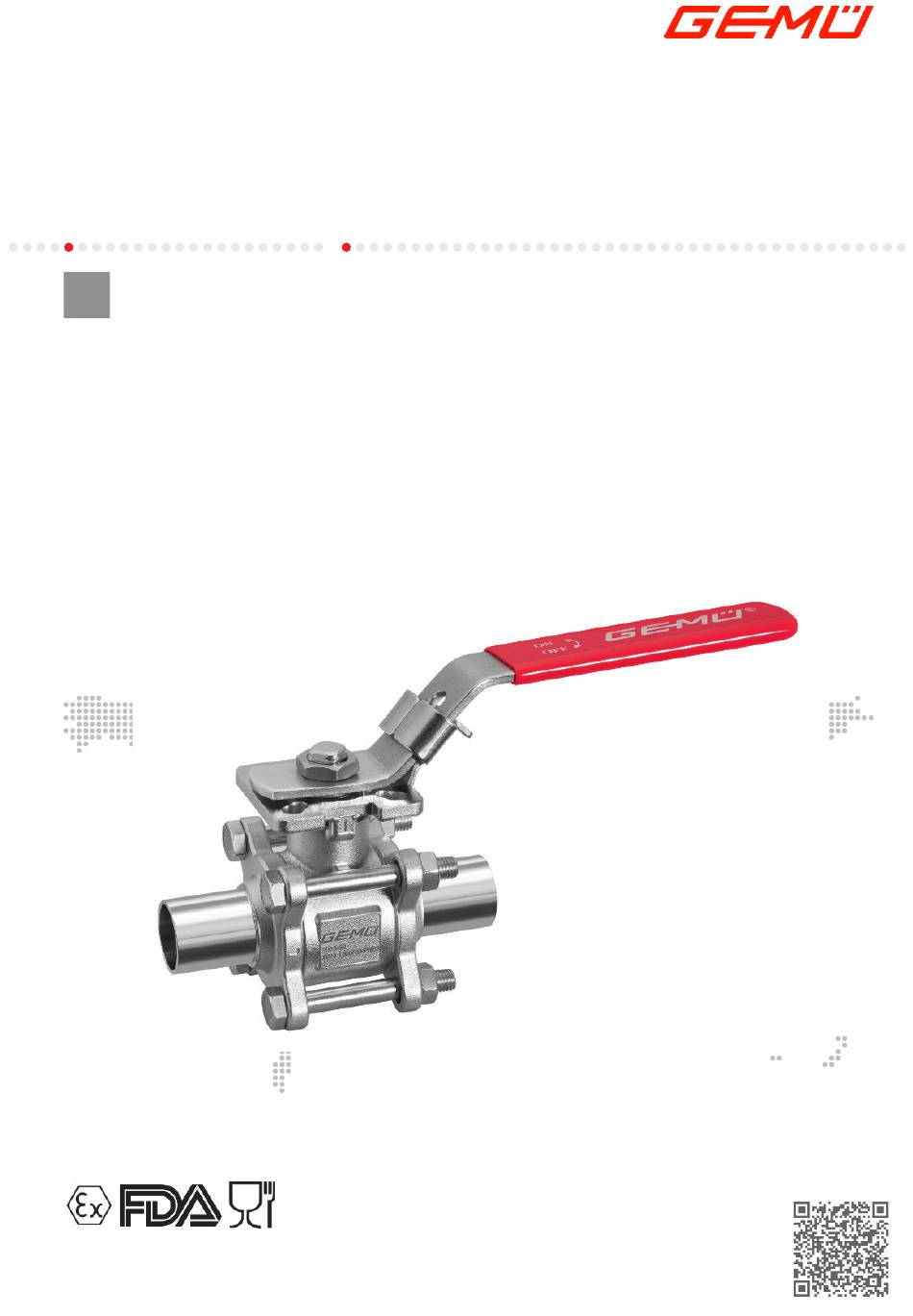

- Seite 1 GEMÜ B24 Manuell betätigter Kugelhahn Betriebsanleitung Weitere Informationen Webcode: GW-B24...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 27.11.2020 GEMÜ B24 2 / 26 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
14 Inspektion / Wartung ..........21 14.1 Ersatzteile ............22 14.2 Austausch von Ersatzteilen ........ 23 15 Ausbau aus Rohrleitung ..........23 16 Entsorgung ............... 23 17 Rücksendung ............24 18 Konformitätserklärung nach 2014/68/EU (Druckgerä- terichtlinie) ............... 25 www.gemu-group.com 3 / 26 GEMÜ B24... -
Seite 4: Allgemeines
Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ B24 4 / 26 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
2. Schrauben und Kunststoffteile am Produkt nicht lackieren. 3.2 Beschreibung 3. Installation und Inbetriebnahme durch eingewiesenes Fachpersonal durchführen. Der dreiteilige 2/2-Wege Metall-Kugelhahn GEMÜ B24 wird manuell betätigt. Die beim Kugelhahnkörper eingesetzte Edel- 4. Montage- und Betriebspersonal ausreichend schulen. stahllegierung 1.4435 (Materialzusammensetzung entspricht 5. -
Seite 6: Gemü Conexo
Weitere Informationen zu GEMÜ CONEXO finden Sie auf: 2. Beiblatt nach ATEX beachten. www.gemu-group.com/conexo Anbringung des RFID-Chips Dieses Produkt besitzt in entsprechender Ausführung mit CO- NEXO einen RFID-Chip (1) zur elektronischen Wiedererken- nung. Die Position des RFID-Chips ist unten ersichtlich. GEMÜ B24 6 / 26 www.gemu-group.com... -
Seite 7: Bestelldaten
1.4435 / ASTM A351, low Ferrit <3% (gleichwertig 316L Δ Fe<3%) (Körper, Anschluss, Kugel), 1.4409 / SS316L (Spindel) 6 Dichtwerkstoff TFM 1600 (FDA-Zertifizierung) 7 Steuerfunktion Manuell betätigt, Handhebel, abschließbar 8 Sonderausführung ohne 9 CONEXO ohne www.gemu-group.com 7 / 26 GEMÜ B24... -
Seite 8: Technische Daten
Code 17: Stutzen EN 10357 Serie A (ehemals DIN 11850 Reihe 2) / DIN 11866 Reihe A Code 59: Stutzen ASME BPE Code 60: Stutzen ISO 1127 / EN 10357 Serie C / DIN 11866 Reihe B Code 80: Clamp ASME BPE, Baulänge FTF ASME BPE GEMÜ B24 8 / 26 www.gemu-group.com... -
Seite 9: Produktkonformitäten
II -/2D Ex h -/IIIC T180 °C -/Db X DN 80 und 100 Gas: II 2G Ex h IIB T6 … T2 Gb X Staub: II -/2D Ex h -/IIIC T180 °C -/Db X www.gemu-group.com 9 / 26 GEMÜ B24... -
Seite 10: Mechanische Daten
DN 8 - 20 AB24 20D 0,122 DN 25 - 32 AB24 32D 0,165 DN 40 - 50 AB24 50D 0,398 DN 65 - 80 AB24 80D 0,78 DN 100 AB24100D 0,96 Gewichte in kg GEMÜ B24 10 / 26 www.gemu-group.com... -
Seite 11: Abmessungen
50,0 11,0 13,0 1½“ 50,0 70,0 14,0 15,0 2“ 50,0 70,0 14,0 16,0 2½“ 50,0 70,0 17,0 18,0 10,5 3“ 70,0 102,0 17,0 18,0 10,5 4“ 102,0 125,0 17,0 18,0 10,5 Maße in mm www.gemu-group.com 11 / 26 GEMÜ B24... - Seite 12 4 x M14 32,0 140,0 300,0 81,0 85,0 158,0 280,0 96,0 92,0 102,0 4 x M16 32,0 150,0 300,0 100,0 104,0 198,5 308,0 122,0 93,0 132,0 6 x M20 38,0 195,0 350,0 Maße in mm GEMÜ B24 12 / 26 www.gemu-group.com...
- Seite 13 4 x M14 143,0 300,0 32,0 72,9 76,2 1,65 150,0 276,9 91,7 92,6 98,0 4 x M16 154,0 300,0 32,0 97,4 101,6 187,5 304,9 118,3 93,3 130,0 6 x M16 197,0 350,0 38,0 Maße in mm www.gemu-group.com 13 / 26 GEMÜ B24...
- Seite 14 4 x M14 140,0 300,0 32,0 84,3 88,9 158,0 280,0 96,0 92,0 102,0 4 x M16 150,0 300,0 32,0 109,7 114,3 198,5 308,0 122,0 93,0 132,0 6 x M20 195,0 350,0 38,0 Maße in mm GEMÜ B24 14 / 26 www.gemu-group.com...
- Seite 15 4 x M14 143,0 300,0 32,0 72,9 90,9 1,65 150,0 196,3 91,7 52,3 98,0 4 x M16 154,0 300,0 32,0 97,4 118,9 187,5 241,3 118,3 61,5 130,0 6 x M16 197,0 350,0 38,0 Maße in mm www.gemu-group.com 15 / 26 GEMÜ B24...
-
Seite 16: Herstellerangaben
Vibrationen und Spannungen vom Produkt fernge- Heiße Anlagenteile! halten werden. ▶ Verbrennungen. 13. Das Produkt nur zwischen zueinander passenden, fluch- Nur an abgekühlter Anlage arbeiten. ● tenden Rohrleitungen montieren (siehe nachfolgende Ka- pitel). 14. Durchflussrichtung sowie Einbaulage sind beliebig. GEMÜ B24 16 / 26 www.gemu-group.com... -
Seite 17: Einbau Bei Schweißstutzen
9. Muttern über Kreuz anziehen, mit Schraubenschlüssel ge- genhalten. 2. Rohrleitungen 1 und 4 links und rechts an den Schweiß- stutzen 2 und 3 ausrichten und anheften. Nennweite Anzugsmoment DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 www.gemu-group.com 17 / 26 GEMÜ B24... -
Seite 18: Einbau Bei Clampanschluss
4. Clamp des Kugelhahns und Clamp der Rohrleitung mit passender Verschlussklemme 4 verbinden. 5. Nur Verbindungselemente aus zulässigen Werkstoffen verwenden! 10.4 Nach dem Einbau ● Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. GEMÜ B24 18 / 26 www.gemu-group.com... -
Seite 19: Betrieb
Handhebel 17 liegt mit Endanschlag 21a an Arretierungsan- schlag AS an. Komplett geschlossener Kugelhahn: Handhebel 17 liegt mit Endanschlag 21b an Arretierungsan- schlag AS an. HINWEIS ▶ Der Öffnungsgrad ist stufenlos wählbar, jedoch sind diese Zwischenstufen nicht arretierbar und nicht abschließbar. www.gemu-group.com 19 / 26 GEMÜ B24... -
Seite 20: Fehlerbehebung
Verschlussklemme nachziehen undicht locker Bei Clampanschluss: Dichtung defekt Dichtung austauschen Unsachgemäßer Einbau Einbau Ventilkörper in Rohrleitung prüfen Ventilkörper undicht Ventilkörper undicht oder korrodiert Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen Schrauben des Kugelhahnkörpers locker Schrauben nachziehen GEMÜ B24 20 / 26 www.gemu-group.com... -
Seite 21: Inspektion / Wartung
Nachziehen der Spin- delmutter behoben werden. Hierbei ist ein zu festes Anziehen zu vermeiden. Normalerweise ist ein Nachspannen um 30° - 60° ausrei- chend, um die Undichtheit zu beheben. www.gemu-group.com 21 / 26 GEMÜ B24... -
Seite 22: Ersatzteile
Flanschdichtung (2x) Dichtscheibe Spindel BB04 SDS O-Ring V-Ring Spindelpackung Antrieb AB24 14.1.2 Ersatzteile für Anschlussarten 59, 80 Pos. Benennung Bestellbezeichnung Kugelhahnkörper Sitzdichtring (2x) Flanschdichtung (2x) Dichtscheibe Spindel BB04 SDS O-Ring V-Ring Spindelpackung Antrieb AB24 GEMÜ B24 22 / 26 www.gemu-group.com... -
Seite 23: Austausch Von Ersatzteilen
14. Lasche der Sicherungsscheibe 7 nach oben biegen. 15. Spindel so drehen, dass Kugelmitnehmer längs zur Rohr- leitungsrichtung steht und Kugel 15 mit leichter Drehbewe- gung auf Kugelmitnehmer schieben. 16. Sitzdichtringe 4 und Flanschdichtringe 5 von beiden Seiten einlegen. www.gemu-group.com 23 / 26 GEMÜ B24... -
Seite 24: Rücksendung
Produkt keine Rücksendeerklärung bei, erfolgt keine Gut- schrift bzw. keine Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ B24 24 / 26 www.gemu-group.com... -
Seite 25: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Benennung des Druckgerätes: GEMÜ B24 Benannte Stelle: TÜV Rheinland Industrie Service GmbH Nummer: 0035 Zertifikat-Nr.: 01 202 926/Q-02 0036 Konformitätsbewertungsverfahren:... - Seite 26 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88676411* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 11.2020 | 88676411 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
