Halten Sie das Ende des Messers mit einem stark
wattierten Handschuh oder wickeln Sie einen Lappen
um es herum. Entfernen Sie die Messerschraube,
Wellenscheibe, Messerverstärkung und das Messer von
der Spindelwelle (Bild 56).
1. Flügelbereich des
Messers
2. Messer
3. Wellenscheibe
Schärfen der Messer
1. Schärfen Sie die Schnittkante an beiden Enden des
Schnittmessers mit einer Feile (Bild 57). Behalten Sie
den ursprünglichen Winkel bei. Das Schnittmesser
behält seine Auswuchtung bei, wenn von beiden
Schnittkanten die gleiche Materialmenge entfernt
wird.
1. Schärfen Sie im ursprünglichen Winkel.
2. Überprüfen Sie die Auswuchtung des Schnittmessers
auf einer Ausgleichsmaschine (Bild 58). Wenn das
Schnittmesser in seiner horizontalen Position bleibt,
ist es ausgewuchtet und kann wiederverwendet
werden. Feilen Sie, wenn das Schnittmesser nicht
ausgewuchtet ist, vom Flügelbereich des Messers
etwas Metall ab (Bild 57). Wiederholen Sie diesen
Vorgang, bis das Messer ausgewuchtet ist.

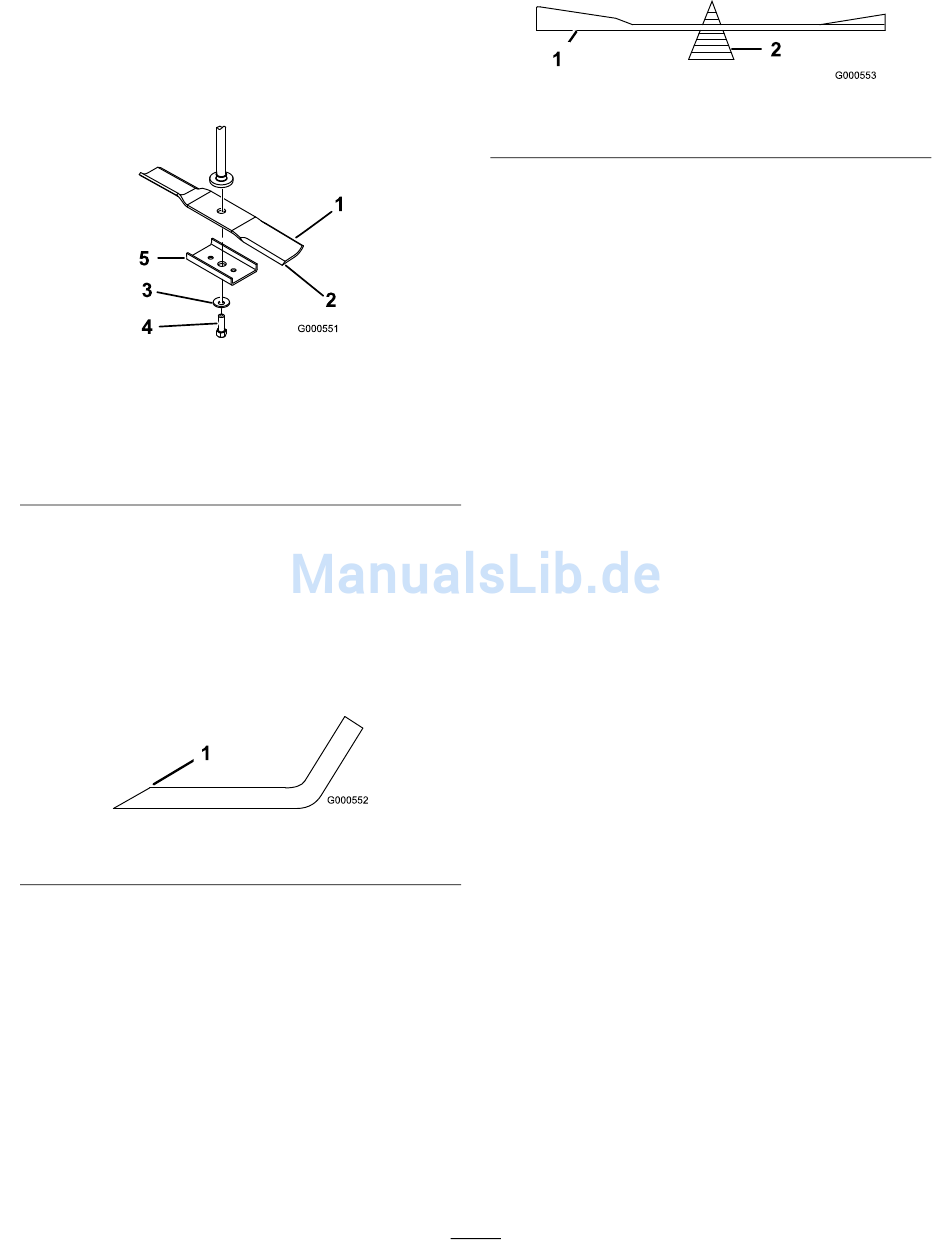

Bild 56
4. Messerschraube
5. Messerverstärkung (Nur
Modelle mit Mähwerken
(107 cm))
Bild 57
1. Messer

Einbauen der Messer

1. Setzen Sie das Messer auf die Spindelwelle (Bild 56).
Wichtig: Der gebogene Teil des Schnittmessers
muss nach oben zur Innenseite des Mähwerks
zeigen, um einen guten Schnitt sicherzustellen.
2. Montieren Sie die Messerverstärkung, die
Wellenscheibe (Schalenseite zum Messer) und die
Messerschraube (Bild 56).
3. Ziehen Sie die Messerschraube mit 47 bis 88 Nm an.
Nivellieren des Mähwerks
Prüfen Sie das Mähwerkniveau jedes Mal, wenn Sie
das Mähwerk einbauen oder wenn Sie ungleichmäßige
Schnitthöhen auf dem Rasen bemerken.
Vor dem Nivellieren müssen Sie das Mähwerk auf
verbogene Messer prüfen; wechseln Sie verbogene
Messer aus. Lesen Sie zuerst Prüfen auf verbogene
Messer".
Das Mähwerk muss zuerst seitlich und dann in
Längsrichtung nivelliert werden.
Voraussetzungen:
• Die Maschine auf einer ebenen Fläche stehen.
• Alle vier Reifen müssen den richtigen Druck haben.
Siehe Prüfen des Reifendrucks" im Abschnitt Warten
der Antriebsanlage".

Seitliches Nivellieren

1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel nach außen in die
Parkstellung, stellen Sie den Motor ab, ziehen Sie den
Schlüssel ab und verlassen Sie erst den Sitz, wenn alle
beweglichen Teile zum Stillstand gekommen sind.
3. Stellen Sie den Schnitthöhenhebel auf die mittlere
Stellung.
4. Drehen Sie die Messer vorsichtig, sodass sie alle
seitlich gestellt sind (Bild 59 und Bild 60).
46
Bild 58
2. Ausgleichsmaschine
