Bedienelemente

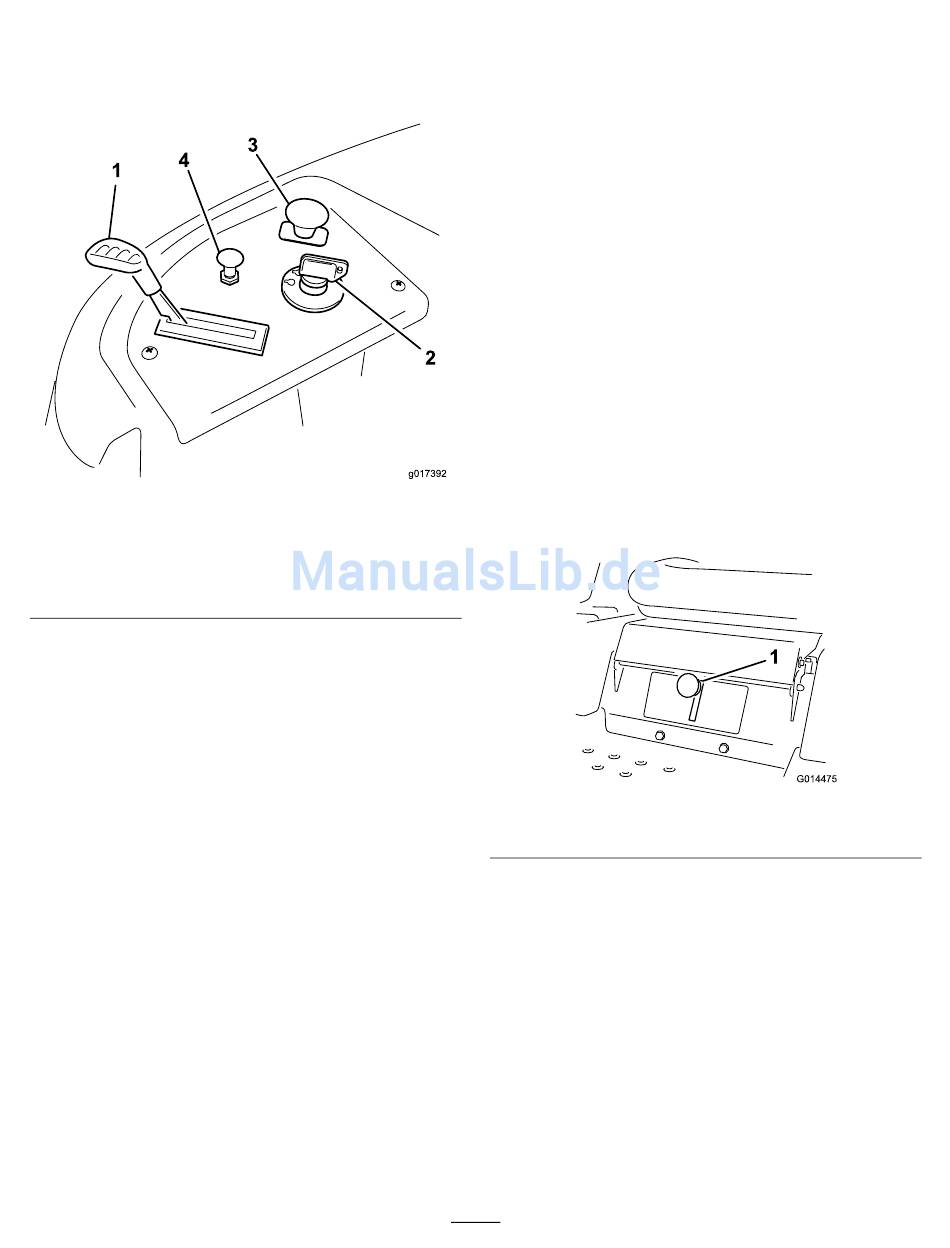

Machen Sie sich mit den Bedienelementen Bild 4, Bild 5,
und Bild 6 vertraut, bevor Sie den Motor anlassen und
die Maschine bedienen.
Armaturenbrett
1. Gasbedienung
2. Zündschloss
Zündschloss
Die Zündung hat drei Stellungen: Off (Aus), Run (Lauf)
und Start. Der Schlüssel geht auf die Start-Stellung und
dann beim Loslassen auf die Run-Stellung. Wenn Sie den
Schlüssel in die Aus-Stellung drehen, wird der Motor
abgestellt. Ziehen Sie den Schlüssel immer ab, wenn Sie
die Maschine unbeaufsichtigt lassen, damit der Motor
nicht aus Versehen von jemandem angelassen werden
kann (Bild 6).
Gasbedienungshebel
Der Gasbedienungshebel steuert die Motorgeschwindig-
keit und hat eine fortlaufend variable Einstellung von
Slow (Langsam) bis Fast (Schnell) (Bild 6).
Choke
Ziehen Sie am Choke, bis der Motor nicht mehr stottert
(Bild 6). Drücken Sie den Choke für den normalen
Motorbetrieb rein
Bild 6
3. Zapfwellenantriebsschalter
(ZWA)
4. Choke
Zapfwellenantriebsschalter (ZWA)
Mit dem Zapfwellenantriebsschalter, der durch ein
ZWA-Symbol dargestellt wird, kuppeln Sie den Antrieb
der Mähwerkmesser ein oder aus (Bild 6).
Fahrantriebshebel und Park-Stellung
Die Fahrantriebshebel sind geschwindigkeitsempfindli-
che Bedienelemente von unabhängigen Radmotoren.
Wenn Sie einen Hebel vorwärts oder rückwärts bewegen,
dreht sich das Rad an derselben Seite vorwärts oder
rückwärts. Die Radgeschwindigkeit ist proportional zu
der Hebelbewegung. Schieben Sie die Schalthebel von
der mittleren in die Park-Stellung und steigen Sie von der
Maschine ab (Bild 17). Stellen Sie den Fahrantriebshebel
immer in die Bremsstellung, wenn Sie die Maschine
anhalten oder unbeaufsichtigt lassen.
Smart Speed™ Steueranlagenhebel
Der Smart Speed™ Steueranlagenhebel befindet sich
unter der Bedienposition und gibt dem Bediener die
Möglichkeit, die Maschine mit zwei Geschwindigkeiten
(schnell und langsam) einzusetzen (Bild 7).
1. Smart Speed-Hebel
Benzinuhr
Die Benzinuhr, die sich links an der Maschine befindet,
zeigt die Kraftstoffmenge im Tank an (Bild 8).
16
1
G014475
Bild 7
