Einsetzen Der Batterie; Warten Der Sicherungen - Toro TimeCutter ZS 4200 Bedienungsanleitung

1. Pluspol der Batterie
2. Minuspol der Batterie
Hinweis: Lassen Sie die Maschine nie mit
abgeklemmter Batterie laufen, sonst können
elektrische Schäden entstehen.

Einsetzen der Batterie

1. Setzen Sie die Batterie in das Fach (Bild 46).
2. Klemmen Sie das (rote) Pluskabel mit den vorher
entfernten Befestigungen am Pluspol (+) der Batterie
an.
3. Klemmen Sie das (schwarze) Minuskabel mit den
vorher entfernten Befestigungen am Minuspol (+)
der Batterie an.
4. Ziehen Sie die rote Polkappe über den (roten)
Pluspol der Batterie.
5. Befestigen Sie die Batterie mit der Befestigung
(Bild 46).
6. Senken Sie den Sitz ab.

Warten der Sicherungen

Die elektrische Anlage wird durch Sicherungen
geschützt. Es sind keine Wartungsarbeiten erforderlich.
Überprüfen Sie jedoch das/den entsprechende(n)
Bauteil/Stromkreis auf Kurzschluss, wenn eine
Sicherung durchbrennt.
Sicherung:
• Haupt F1 – 30 A, Schiebetyp
• Lichtmaschine F2 – 25 A, Schiebetyp
1. Nehmen Sie die Schrauben ab, mit denen das
Armaturenbrett an der Maschine befestigt ist.
Bewahren Sie alle Befestigungen auf
2. Heben Sie das Armaturenbrett an, um an den
Hauptkabelbaum und den Sicherungsblock zu
gelangen (Bild 48).

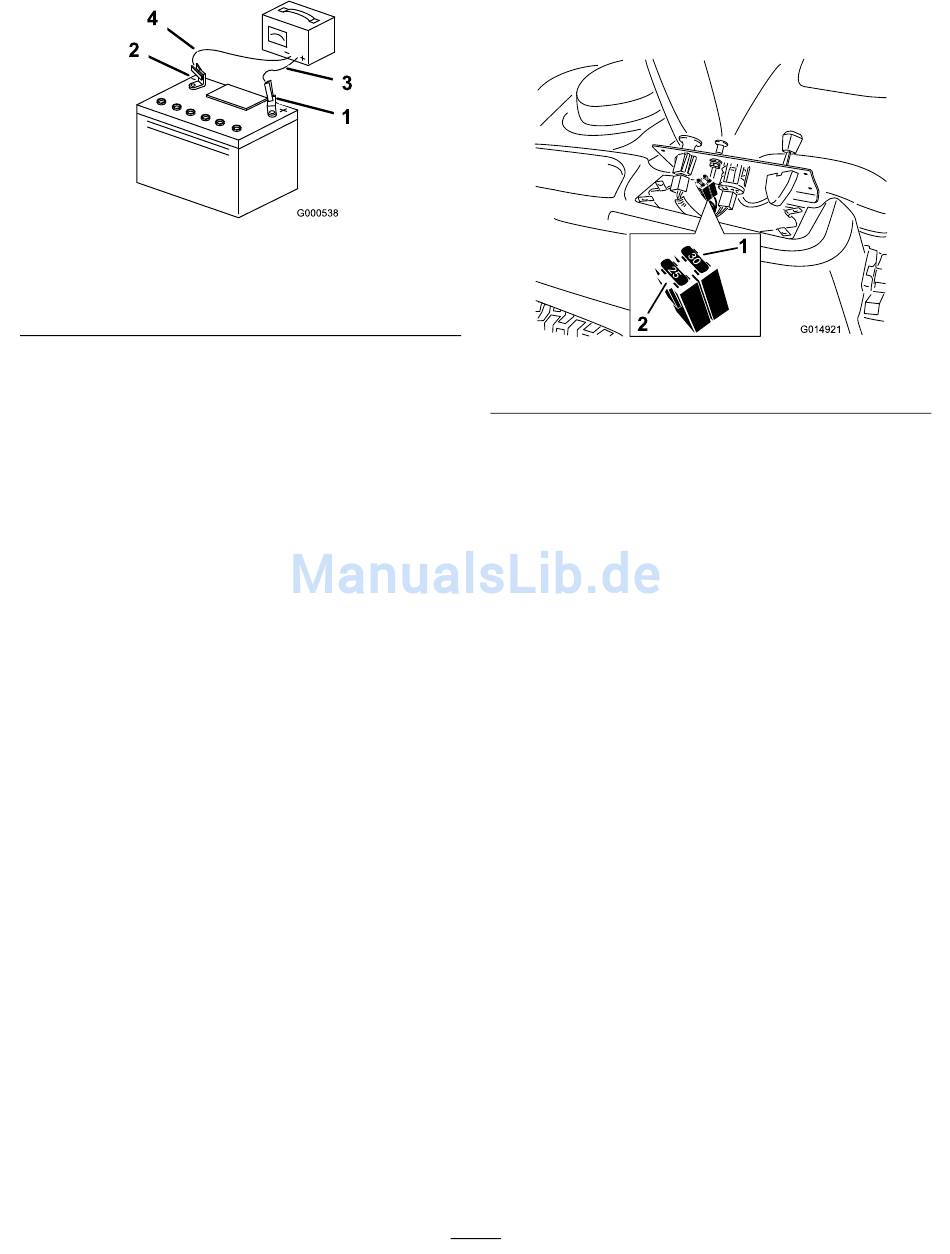

Bild 47
3. Rotes (+) Ladegerätkabel
4. Schwarzes (-)
Ladegerätkabel
3. Ziehen Sie die Sicherung zum Wechseln heraus
(Bild 48).
2
1. Haupt – 30 A
4. Setzen Sie das Armaturenbrett wieder in die
Originalposition. Befestigen Sie das Armaturenbrett
mit den vorher entfernten Schrauben an der
Maschine.
42
1
G014921
Bild 48
2. Lichtmaschine – 25 A
