Entfernen Der Messer - Toro TimeCutter ZS 4200 Bedienungsanleitung

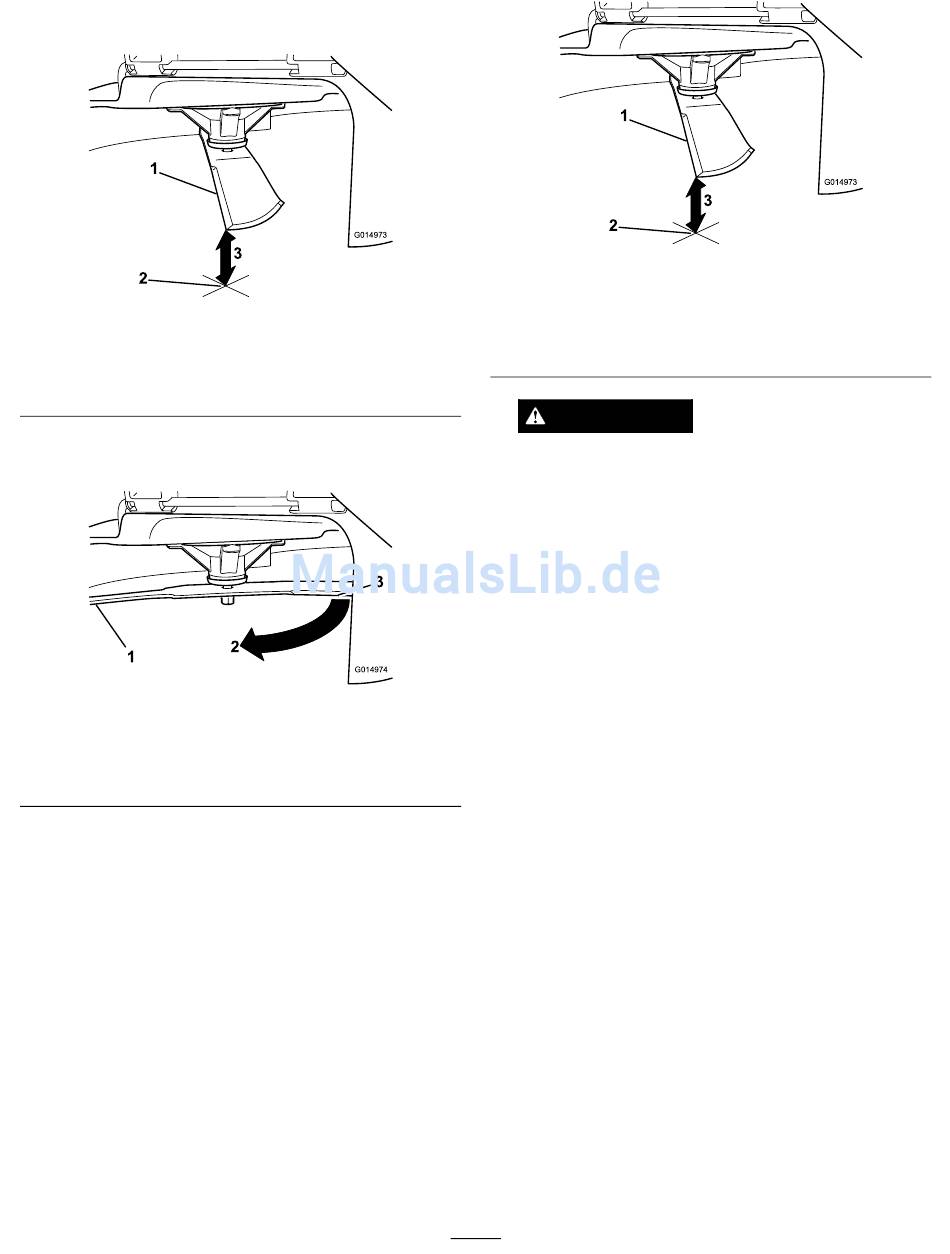

3. Messen Sie an dieser Stelle von der Messerspitze bis
zu ebenen Fläche.
1
2
1. Messer in Messstellung
2. Ebene Fläche
3. Zwischen Messer und Oberfläche (A) gemessener Abstand
4. Drehen Sie dasselbe Messer um 180 Grad, sodass die
andere Schnittkante jetzt in derselben Stellung ist.
1
1. Messer, bereits gemessene Seite
2. Vorher verwendete Messstellung
3. Andere Messerseite wird in die Messstellung bewegt
5. Messen Sie an dieser Stelle von der Messerspitze bis
zu ebenen Fläche. Die Differenz sollte nicht mehr
als 3 mm betragen.
G014973
3
Bild 53
3
2
G014974
Bild 54
1
2
1. Andere Messerkante in Messstellung
2. Ebene Fläche
3. Zweiter zwischen Messer und Oberfläche (B) gemessener
Abstand
WARNUNG:
Ein verbogenes oder beschädigtes Messer kann
brechen und Sie oder Unbeteiligte schwer
verletzen oder töten.
• Ersetzen Sie verbogene oder beschädigte
Messer immer durch neue.
• Feilen oder bilden Sie nie scharfe
Auskerbungen an der Schnitt- oder
Oberfläche des Messers.
A. Wenn die Differenz zwischen A und B mehr
als 3 mm beträgt, wechseln Sie das Messer aus.
Siehe Entfernen der Messer und Einbauen der
Messer".
Hinweis: Wenn Sie ein verbogenes Messer
durch ein neues ersetzen und der Wert weiterhin
über 3 mm liegt, ist die Messerspindel ggf.
verbogen. Lassen Sie die Maschine von einem
offiziellen Toro Vertragshändler warten.
B. Wenn die Differenz im zulässigen Bereich liegt,
machen Sie mit dem nächsten Messer weiter.
Wiederholen Sie die Schritte für jedes Messer.

Entfernen der Messer

Tauschen Sie das Messer aus, wenn es auf einen
festen Gegenstand geprallt oder wenn es unwuchtig
oder verbogen ist. Verwenden Sie nur Toro
Originalersatzmesser, damit eine optimale Leistung
erzielt wird, und die Maschine weiterhin den
Sicherheitsbestimmungen entspricht. Ersatzmesser
anderer Fabrikate können die Sicherheitsbestimmungen
in Frage stellen.
45
G014973
3
Bild 55
