2. Lösen Sie die untere Schraube genug, um den
Schalthebel nach vorne oder hinten zu drehen
(Bild 26). Ziehen Sie beide Schrauben fest, um den
Schalthebel in der neuen Stellung zu arretieren.
3. Wiederholen Sie die Einstellungsschritte am zweiten
Schalthebel.
Manuelles Schieben der
Maschine
Wichtig: Schieben Sie die Maschine immer nur
mit der Hand. Schleppen Sie die Maschine nie ab,
sonst kann es zu Schäden kommen.
Diese Maschine hat eine elektrische Bremse; zum
Schieben der Maschine muss der Zündschlüssel in
der Lauf-Stellung sein. Die Batterie muss aufgeladen
sein und funktionieren, damit die elektrische Bremse
ausgekuppelt werden kann.
Schieben der Maschine
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel nach außen
in die Parkstellung, stellen Sie den Motor ab und
verlassen Sie den Sitz erst, wenn alle sich drehenden
Teile zum Stillstand gekommen sind.
3. Ermitteln Sie an beiden Seiten des Motors die
Bypasshebel am Rahmen.
4. Schieben Sie die Bypasshebel nach vorne durch das
Schlüsselloch und nach unten, um sie zu arretieren,
wie in Bild 23Bild 27 dargestellt. Wiederholen Sie
dies für jeden Hebel.
5. Schieben Sie die Fahrantriebshebel nach innen in die
Neutralstellung und drehen Sie den Zündschlüssel
auf die Lauf-Stellung. Starten Sie die Maschine
nicht.
Sie können die Maschine jetzt manuell schieben.
1. Position des
Sicherheitshebels
2. Hebelstellung zum Einsatz
der Maschine
6. Stellen Sie am Ende sicher, dass der Schlüssel in der
Stopp-Stellung ist, damit die Batterie nicht entladen
wird.
Wenn die Maschine sich nicht bewegt, ist die
elektrische Bremse ggf. noch eingekuppelt. Die
elektrische Bremse kann ggf. manuell gelöst
werden. Weitere Informationen finden Sie unter
Auskuppeln der elektrischen Bremse (Seite 43) im
Abschnitt Warten des Antriebs".

Einsetzen der Maschine

Schieben Sie die Bypasshebel nach hinten durch das
Schlüsselloch und nach unten, um sie zu arretieren, wie
in Bild 27 dargestellt. Wiederholen Sie dies für jeden
Hebel.

Ablenkblech

Das Mähwerk hat ein schwenkbares Ablenkblech, das
Schnittgut zur Seite und nach unten auf den Rasen
lenkt.
27
1 2

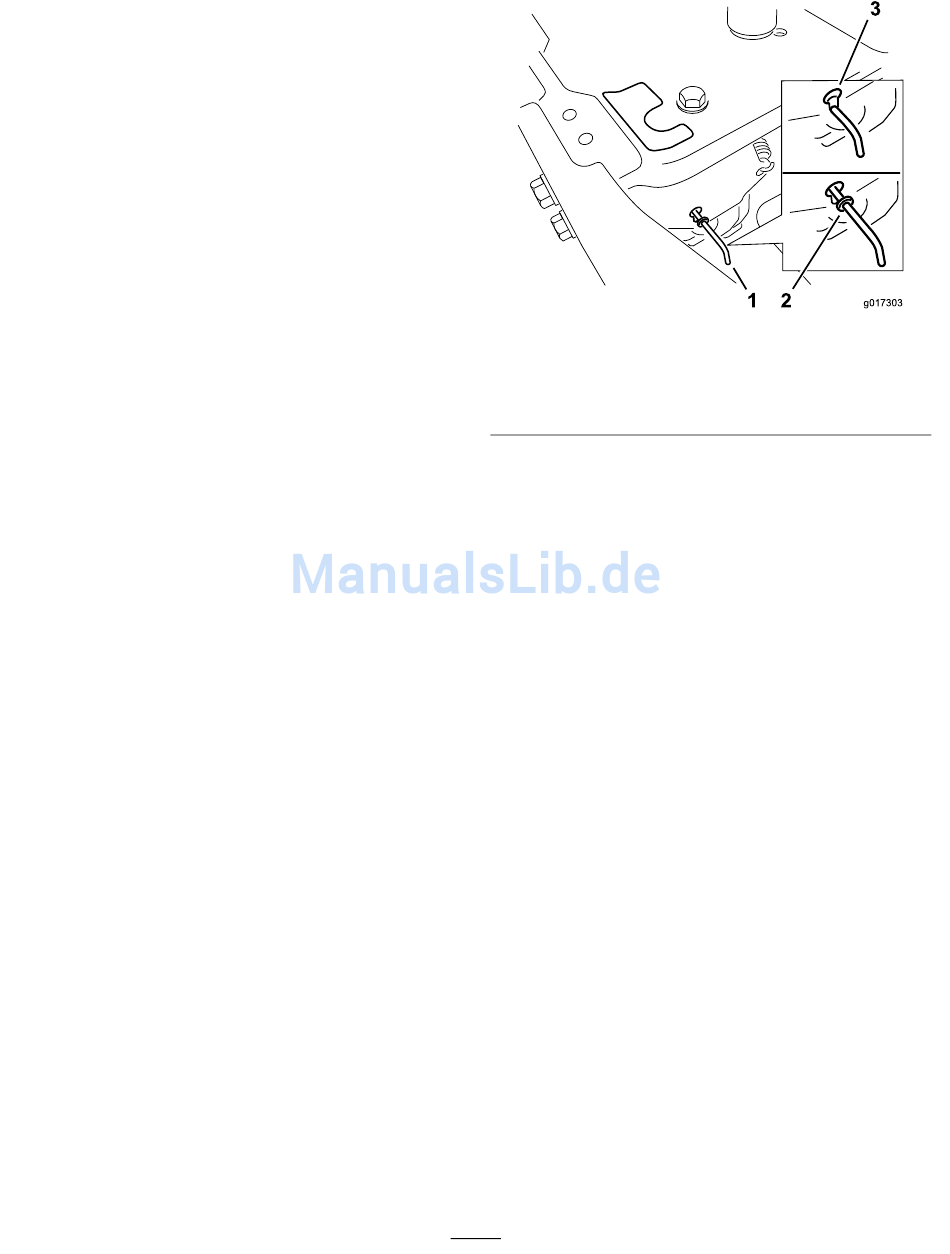

Bild 27
3. Hebelstellung zum
Schieben der Maschine
3
g017303
