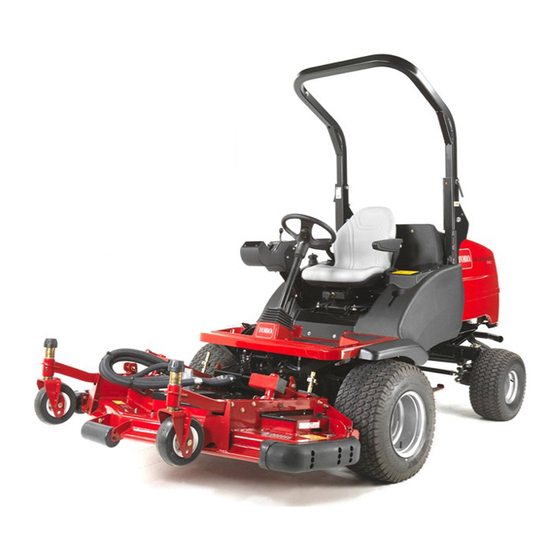

Toro Groundsmaster 3400 Bedienungsanleitung
Grundausstattungsmähwerk (62" und 72")
Vorschau ausblenden
Andere Handbücher für Groundsmaster 3400:
- Installationsanweisungen (2 Seiten) ,
- Anhang betriebshandbuch (4 Seiten)
Inhaltsverzeichnis
Quicklinks
Für die Registrierung oder den Download der Bedienungsanleitung oder des Ersatzteilkatalogs gehen Sie bitte
auf www.Toro.com.
Grundausstattungsmähwerk (62"
und 72")
Zugmaschine Groundsmaster
Modellnr. 30645—Seriennr. 312000001 und höher
Modellnr. 30646—Seriennr. 312000001 und höher
Form No. 3372-808 Rev A
®
3400
Originaldokuments (DE)
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Groundsmaster 3400
Inhaltszusammenfassung für Toro Groundsmaster 3400
- Seite 1 Form No. 3372-808 Rev A Grundausstattungsmähwerk (62" und 72") Zugmaschine Groundsmaster ® 3400 Modellnr. 30645—Seriennr. 312000001 und höher Modellnr. 30646—Seriennr. 312000001 und höher Für die Registrierung oder den Download der Bedienungsanleitung oder des Ersatzteilkatalogs gehen Sie bitte Originaldokuments (DE) auf www.Toro.com.
-
Seite 2: Einführung
Produkten und Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler oder zur Registrierung des Produkts direkt an Toro unter www.Toro.com. Wenn Sie Kundendienst, Originalteile von Toro oder zusätzliche Informationen benötigen, wenden Sie sich bitte an einen offiziellen Vertragshändler oder an den Kundendienst von Toro. -
Seite 3: Inhaltsverzeichnis
CEN-Standard EN 836:1997. Sicherheit ..............3 Sichere Betriebspraxis........... 3 Eine fehlerhafte Bedienung oder Wartung durch den Sicherheit beim Einsatz von Toro Benutzer oder Besitzer kann Verletzungen zur Folge Rasenmähern ........... 5 haben. Diese Sicherheitshinweise sollen dabei helfen, Sicherheits- und Bedienungsschilder ..... 7 das Verletzungsrisiko zu reduzieren. - Seite 4 • Untersuchen Sie den Arbeitsbereich der Maschine Maschine auswirken. Seien Sie vorsichtig, wenn Sie gründlich und entfernen Sie alle Gegenstände, z. B. in der Nähe von Gräben arbeiten. Steine, Spielzeuge und Kabel, die von der Maschine • Verlangsamen Sie die Geschwindigkeit und passen aufgeworfen werden könnten.
-
Seite 5: Wartung Und Lagerung
Reparieren alle beweglichen Teile zum Stillstand kommen. Im Anschluss finden Sie Angaben, die sich speziell auf Toro Maschinen beziehen und weitere • Entfernen Sie Gras und Rückstände von den Sicherheitsinformationen, die nicht im CEN-Standard Mähwerken, den Antrieben, den Schalldämpfern und enthalten sind, und mit denen Sie vertraut sein müssen. - Seite 6 • Führen Sie nur die in dieser Anleitung beschriebenen das Ablenkblech angebracht ist und sich ganz Wartungsarbeiten durch. Wenden Sie sich bitte unten am Seitauswurfmähwerk befindet. Setzen an Ihren Toro Vertragshändler, falls größere Sie den Rasenmäher nie ohne Ablenkblech oder Reparaturen erforderlich werden sollten oder Sie Heckfangsystem ein.
-
Seite 7: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Schilder aus oder ersetzen Sie sie. 108-1988 1. Riemenführung 120-6604 1. Gefahr durch herausgeschleuderte Objekte: Unbeteiligte müssen einen Abstand zur Maschine halten. -
Seite 8: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Umrüstungskit (separat verkauft) Bauen Sie ein Umrüstungskit ein. Laufrad Montieren Sie die Laufräder. Rechter Hubarm Linker Hubarm Hubzylinderstift Montieren Sie die Hubarme. Zylinderschlossschraube Zylinderbundmutter Druckscheibe... -
Seite 9: Montieren Der Laufräder
• Modell 30648, Heckauswurf (62") Sie die Spannkappe an, um die Teile zu befestigen (Bild 2). • Modell 30306, Guardian (62") • Modell 30649, Heckauswurf (72") • Modell 30304, Guardian (72") Montieren der Hubarme Für diesen Arbeitsschritt erforderliche Montieren der Laufräder Teile: Für diesen Arbeitsschritt erforderliche Rechter Hubarm... -
Seite 10: Befestigen Des Mähwerks An Den Hubarmen
4. Befestigen Sie die Hubarme so an der Zugmaschine, 5. Starten Sie die Zugmaschine und heben Sie das dass die Biegungen nach außen zeigen, und Mähwerk an. befestigen sie mit den vorher entfernten Lagerbolzen 6. Drücken Sie das Heck des Mähwerks nach unten des Hubarms, den Schlossschrauben und Muttern und setzen Sie die Schnitthöhenstangen durch die (Bild 3). - Seite 11 abgeschlossen, um den Mähwerkantrieb zu deaktivieren. Schließen Sie den elektrischen Anschluss an, wenn alle Schlauchleitungen richtig angeschlossen sind. WARNUNG: Unter Druck austretendes Hydrauliköl kann unter die Haut dringen und Verletzungen verursachen. • Stellen Sie sicher, dass alle hydraulischen Anschlüsse fest angezogen sind und dass sich alle hydraulischen Schläuche und Leitungen in einwandfreiem Zustand befinden, bevor Sie die Hydraulikanlage unter Druck stellen.
-
Seite 12: Einfetten Der Maschine
Ein Sortiment an Originalanbaugeräten und -zubehör Bild 6 von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an Ihren Offizieller Toro 7. Prüfen Sie die Flüssigkeitsstände, befestigen Sie die Vertragshändler oder den Vertragshändler oder besuchen... -
Seite 13: Betrieb
Betrieb Ermitteln Sie die Kombination der Distanzstücke für die Einstellung mit Bild 7 und Bild 8. Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. ACHTUNG Wenn Sie den Zündschlüssel im Zündschloss stecken lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen. -
Seite 14: Einstellen Der Mähwerkneigung
Rückseite. Toro empfehlt eine Messerneigung von 13 mm. Das heißt, das Messer steht hinten 13 mm höher als vorne. 1. Stellen Sie die Maschine auf eine ebene Fläche der Werkstatt. 2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe. 3. Drehen Sie Messer Nr. 1 so, dass es geradeaus weist. -
Seite 15: Einstellen Der Rollen
der Zugmaschine sollten Sie das Schnittbild vor dem eigentlichen Mähvorgang durch einen Test prüfen. 1. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe; siehe Einstellen der Schnitthöhe“. 2. Prüfen und stellen Sie den Reifendruck der Vorder- und Hinterreifen auf 10 psi (0,7 bar) ein. 3. -
Seite 16: Betriebshinweise
Betriebshinweise Rückgang der erforderlichen Leistung, längerem Schnittgut und einer schlechteren Schnittqualität. Eine Messerneigung unter 13 mm führt zu einem Mähen bei trockenem Gras höheren Leistungsbedarf, kürzerem Schnittgut und Mähen Sie entweder am späten Vormittag, um Tau einer besseren Schnittqualität. zu vermeiden, was zum Verklumpen des Schnittguts führt oder am späten Nachmittag, um Rasenschäden vorzubeugen, die durch direkte Sonnenbestrahlung von empfindlichem, frisch gemähtem Gras entstehen... -
Seite 17: Wartung
Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Ziehen Sie die Muttern der Laufräder an Nach zwei Betriebsstunden • Ziehen Sie die Muttern der Laufräder an Nach 10 Betriebsstunden • Ziehen Sie die Messerschrauben an. Bei jeder Verwendung • Prüfen Sie die Schnittmesser oder täglich •... -
Seite 18: Neigen Des Mähwerks Für Wartungsarbeiten
Neigen des Mähwerks für Wartungsarbeiten Vorbereiten der Maschine für die Wartung: 1. Stellen Sie die Maschine auf einer ebenen Fläche ab, heben Sie das Mähwerk an, stellen den Motor ab, aktivieren die Feststellbremse und aktivieren die g017953 Bild 16 Hubarmriegel. Hinweis: Wenn das Mähwerk ein Modell mit 183 cm (72") und Heckauswurf ist, sollte die linke •... -
Seite 19: Abnehmen Des Mähwerks Von Der Zugmaschine
3. Drücken Sie das Heck des Mähwerks an der rechten Seite nach unten und setzen Sie die Schnitthöhenstangen durch die Hubarmpolster ein. Wiederholen Sie die Schritte für die linke Seite; achten Sie darauf, dass die rechte Schnitthöhenstange nicht herausfällt (Bild 19). 4. -
Seite 20: Befestigen Des Mähwerks An Der Zugmaschine
Befestigen des Mähwerks an 6. Wiederholen Sie die Schritte am anderen Hubarm. der Zugmaschine 7. Starten Sie die Zugmaschine und heben Sie das Mähwerk an. 1. Stellen Sie die Maschine auf eine ebene Fläche und 8. Drücken Sie das Heck des Mähwerks an der stellen Sie den Motor ab. -
Seite 21: Warten Der Laufräder Und -Lager
Tauschen Sie das Messer aus, wenn es auf einen festen Gegenstand geprallt oder unwuchtig oder verbogen ist. 2. Entfernen Sie das Lager aus der Radnabe und Benutzen Sie immer nur Toro Originalersatzmesser, lassen das Lagerdistanzstück herausfallen (Bild 25). um die sichere und optimale Leistung der Maschine Entfernen Sie das Lager aus der gegenüberliegenden... -
Seite 22: Prüfen Und Schärfen Des Schnittmesser(S)
Bereich/Windflügel • Schweißen Sie nie ein zerbrochenes oder gespaltenes Messer. • Tauschen Sie ein abgenutztes oder beschädigtes Messer gegen ein neues Toro Messer aus, um die Sicherheitszulassung des Produkts auch weiterhin zu garantieren. Beim Prüfen und Warten des Schnittmessers fordern zwei Punkte Ihre besondere Aufmerksamkeit: Der Windflügel und die Schnittkanten. -
Seite 23: Prüfen Und Beheben Von Ungleichmäßigen Messern
Ende nach vorne weist und messen die • Tauschen Sie ein abgenutztes oder Entfernung noch einmal. Der Unterschied zwischen beschädigtes Messer gegen ein neues Toro beiden Maßen darf nicht mehr als 3 mm betragen. Messer aus, um die Sicherheitszulassung des Bei einem Unterschied von mehr als 3 mm ist das Produkts auch weiterhin zu garantieren. - Seite 24 Treibriemen aus, wenn Sie einen dieser Umstände feststellen. 1. Senken Sie das Mähwerk auf den Werkstattboden ab. Entfernen Sie die Abdeckungen von der Oberseite des Mähwerks und legen diese zur Seite. 2. Schieben Sie die Spannscheibe mit einem Schraubenschlüssel oder einem ähnlichen Werkzeug (Bild 30) vom Treibriemen, um die Riemenspannung zu verringern, und lassen Sie den Riemen von der starren Spannscheibe rutschen (Bild 30).
- Seite 25 Hinweise:...
- Seite 26 Hinweise:...
- Seite 27 Hinweise:...
- Seite 28 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händler zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
