Wichtig: Achten Sie darauf, dass das Mähwerk
ein Grasablenkblech mit Scharnier hat, das
Schnittgut zur Seite und nach unten auf
den Rasen lenkt, wenn Sie den Seitauswurf
verwenden.
Montieren der Auswurfkanalab-
deckung für das Mulchen
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel nach außen in
die Parkstellung, stellen Sie den Motor ab, ziehen
Sie den Schüssel ab und verlassen Sie erst den
Sitz, wenn alle beweglichen Teile zum Stillstand
gekommen sind.

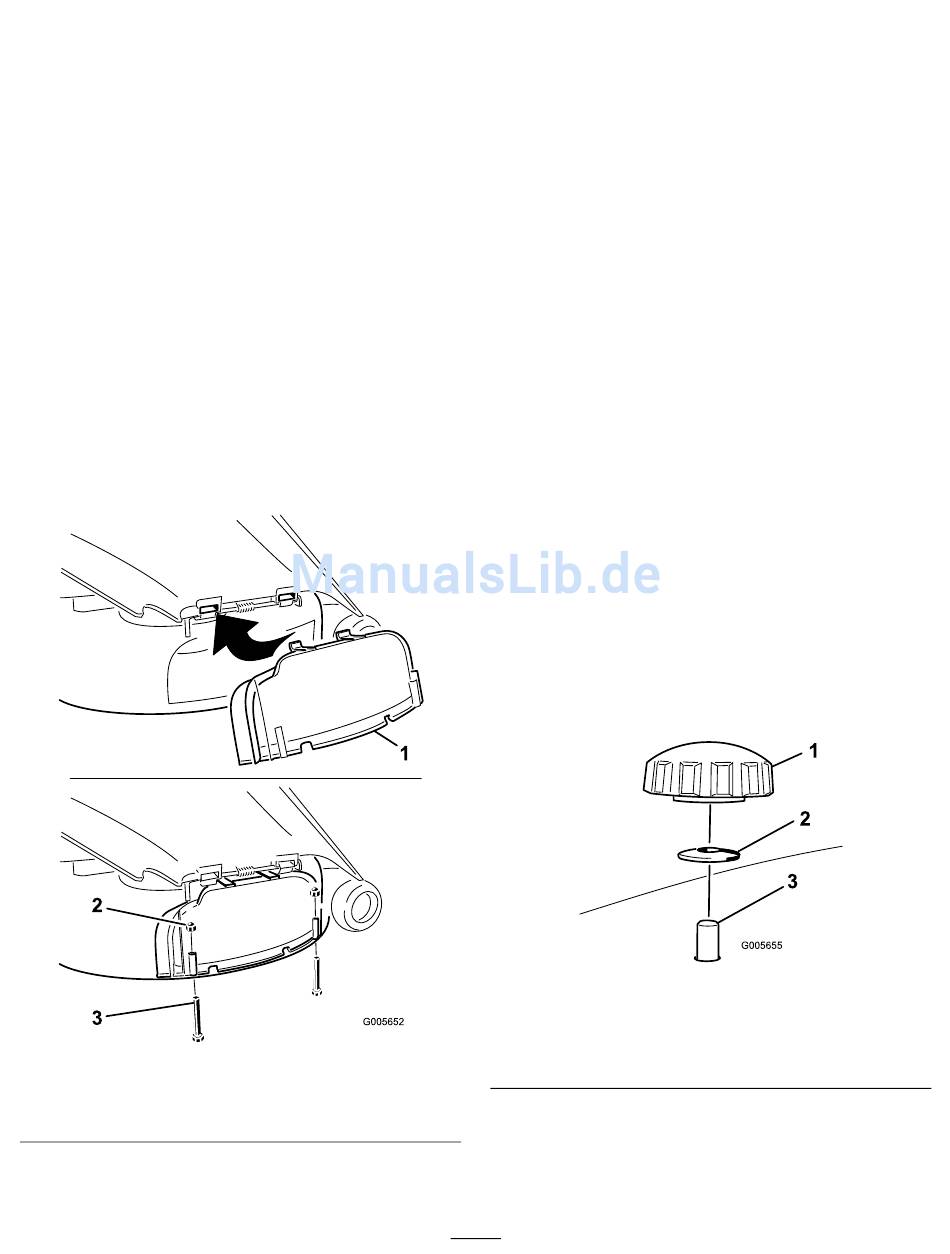

3. Heben Sie das Ablenkblech an und schieben die
Zungen oben an der Auswurfkanalabdeckung unter
die Haltestange des Ablenkblechs. Drehen Sie die
Abdeckung des Auswurfkanals nach unten über die
Öffnung und auf die untere Lippe des Mähwerks
(Bild 30).
1. Auswurfkanalabdeckung
2. Mutter (1/4 Zoll)
4. Befestigen Sie die Abdeckung des Auswurfkanals
mit zwei Schrauben (1/4 x 2-1/2 Zoll) und zwei
Bild 30
3. Schraube (1/4 x 2-1/2 Zoll)
Kopfmutttern (1/4 Zoll) an der unteren Lippe des
Mähwerks, siehe Bild 30.
Hinweis: Ziehen Sie die Muttern nicht zu fest,
sonst kann sich die Abdeckung verzerren und mit
dem Messer in Berührung kommen.
Umrüsten auf Seitauswuf (Mo-
delle mit 127 cm-Mähwerke)
Dieses Mähwerk bietet die Möglichkeit im
Seitauswurfmodus betrieben zu werden. Entfernen
der Auswurfkanalabdeckung für den Betrieb im
Seitauswurfmodus.
Entfernen des rechten Ablenkblechs
für das Mähen mit Seitauswurf
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel nach außen in
die Parkstellung, stellen Sie den Motor ab, ziehen
Sie den Schüssel ab und verlassen Sie erst den
Sitz, wenn alle beweglichen Teile zum Stillstand
gekommen sind.
3. Nehmen Sie das rechte Schnittmesser ab. Siehe
Abschnitt Warten des Mähwerks".
4. Nehmen Sie die beiden Handräder und die
Wellenscheiben ab, mit denen das rechte
Ablenkblech am Mähwerk befestigt ist, wie in
Bild 31 dargestellt.
1. Handrad
2. Wellenscheibe
5. Nehmen Sie das rechte Ablenkblech ab und
senken Sie das Grasablenkblech über der
Auswurfkanalöffnung ab, wie in Bild 32 und
Bild 31 dargestellt.
29
Bild 31
3. Durch das
Mähwerk gesteckte
Ablenkblechschraube
